Dam

附着

附着点位于水坝的中心。

注：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

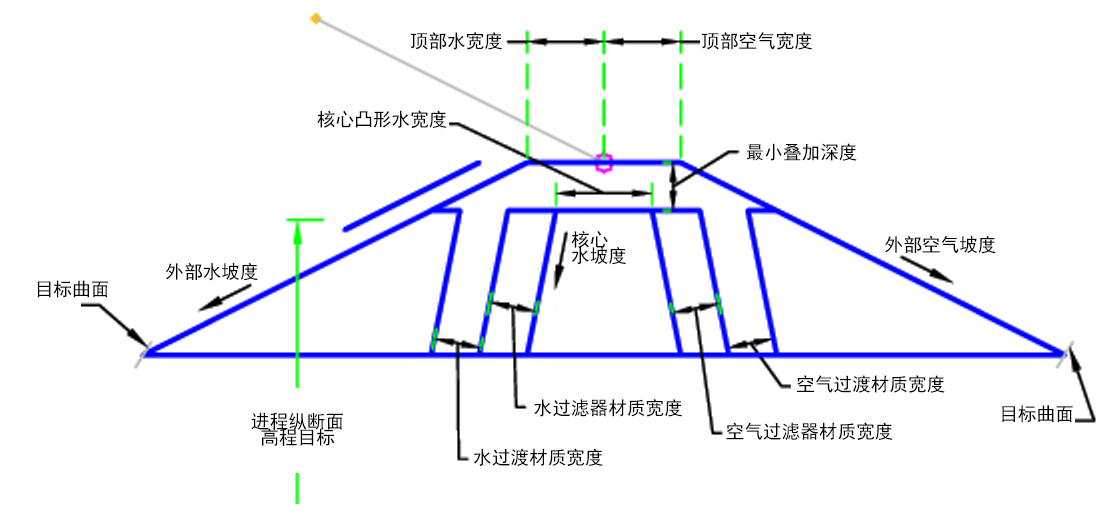

参数	描述	类型	默认值
外部水坡度	朝向积滞水的水坝外部坡度	坡度	2 ( : 1)
外部空气坡度	背离积滞水的外部坡度	坡度	2 ( : 1)
核心水坡度	朝向积滞水的水坝核心坡度	坡度	0.2 ( : 1)
核心空气坡度	背离积滞水的核心坡度	坡度	0.2 ( : 1)
核心凸形厚度	水坝顶部的核心厚度	正数	1.5 英尺 0.45 米
核心凸形水宽度	从控制点到面向水的一侧测量得出的宽度	数字	2 英尺 0.6 米
核心凸形空气宽度	从控制点到面向空气的一侧测量得出的宽度	数字	4 英尺 1.2 米
空气过渡材质宽度	Rockfill 与背对积滞水的核心之间过渡材质的宽度	正数	2 英尺 1.2 米
水过渡材质宽度	Rockfill 与面向积滞水的核心之间过渡材质的宽度	正数	2 英尺 1.2 米
水过滤器材质宽度	面向积滞水的过滤器材质的宽度	正数	2 英尺 1.2 米
空气过滤器材质宽度	背对积滞水的过滤器材质的宽度	正数	2 英尺 1.2 米
内衬材质偏移	内衬要显示在横断面中应从完工坡面偏移的距离	正数	0.25 英尺 0.1 米
顶部水宽度	从积滞水一侧的参照点测量的顶部宽度	正数	7.5 英尺 2.2 米
顶部空气宽度	从积滞水相反侧的参照点测量的顶部宽度	正数	7.5 英尺 2.2 米

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
水坝边坡曲面	边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。	必需
进度纵断面	可用于基于高程目标的高程显示水坝的进度。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选

无。

无。

初始点设置在附着点处。系统会生成外侧边坡连接。水坝的内部结构基于输入参数生成。水坝的底部曲面基于水坝边坡曲面。

如果显示进度纵断面，则基于进度高程计算造型。此高程将作为水平面应用。

在布局模式下，此部件基于的输入参数显示水坝，且高度为 20 英尺（6 米）。

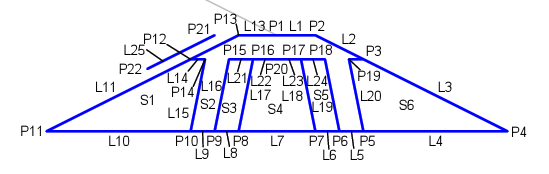

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
