SLOCountyCurbs 部件会插入连接和造型,以根据圣路易斯-奥比斯波县标准平面创建路缘、边沟和人行道。
您应确认使用的尺寸与标准平面的说明相匹配。
路缘和边沟:
路缘:
拆离的人行道:

完整标记人行道:

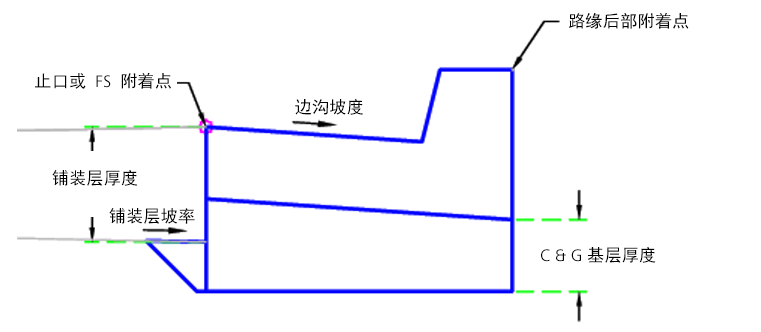

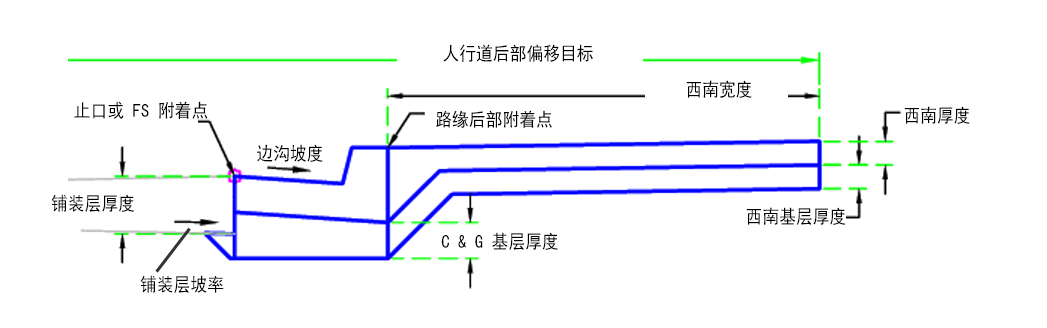

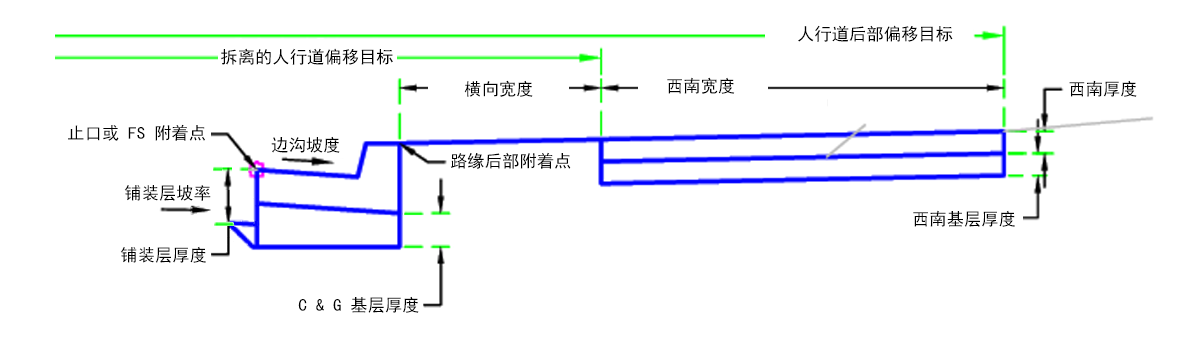

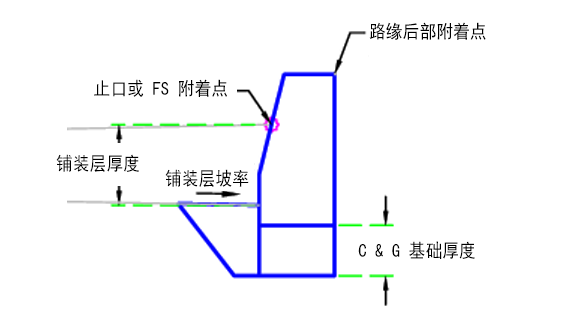

附着点位于止口(或 FS)和路缘后部。此组件可以附着到左侧,也可以附着到右侧。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧 | 左/右 | 右 |
| 路缘类型 | 路缘类型或路缘和边沟 | 类型 A 路缘 6 英寸和 18 英寸边沟/类型 C 路缘 6 英寸 | 类型 A 路缘 6 英寸和 18 英寸边沟 |
| 附着点 | 路缘或路缘和边沟的附着点 | 止口或 FS/路缘后部 | 止口或 FS |
| 人行道类型 | 应使用什么类型的人行道(或无) | 拆离/完整标记/无 | 无 |
| 边沟坡度 | 边沟坡度,在路缘斜坡处变化 | 数字 | 6.90% |
| C & G 基层厚度 | 路缘和边沟下方的基层厚度 | 正数 |
0.5 英尺 0.15 米 |
| 西南基层厚度 | 人行道下方的基层厚度 | 数字 |
0.33 英尺 0.10 米 |
| 西南厚度 | 人行道的厚度 | 数字 |
0.33 英尺 0.10 米 |
| 西南宽度 | 人行道的宽度 | 正数 |
6 英尺 2 米 |
| 横向宽度 | 使用拆离的人行道时的横向宽度 | 正数 |
3 英尺 1 米 |
| 铺装层坡率 | 铺装层的坡率 | 数字 | -2% |
| 铺装层厚度 | 引入铺装层厚度 | 正数 |
0.8 英尺 0.25 米 |
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息,请参见指定道路目标。
|
参数 |
描述 |
状态 |
|---|---|---|
| 拆离的人行道偏移 | 可用于替代固定的人行道宽度,并将人行道内侧边缘连接到偏移路线。以下对象类型可用作用于指定宽度的目标:路线、多段线、要素线或测量地物。 | 可选 |
| 人行道后部偏移 | 可用于替代固定的人行道宽度,并将人行道外侧边缘连接到偏移路线。以下对象类型可用作用于指定宽度的目标:路线、多段线、要素线或测量地物。 | 可选 |
路缘和边沟的标注存储在部件中。在运行时,系统会查找这些值并基于选定路缘类型进行指定。
无。
初始点设置在附着点处。路缘与边沟的点、连接和造型基于选定的路缘类型生成。然后,在路缘和边沟下放置基层。
如果人行道类型未设置为“无”,将生成相应的人行道和基层。如果人行道被拆离且设置了拆离的人行道偏移,则调整内侧人行道边缘。如果设置了人行道后部偏移,则调整所有人行道类型的宽度。
在布局模式下,此部件将基于给定的输入参数来显示路缘和边沟以及人行道组件。

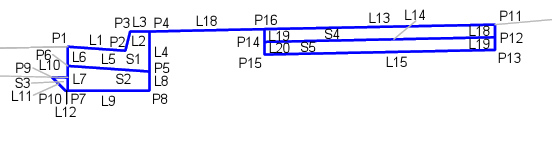

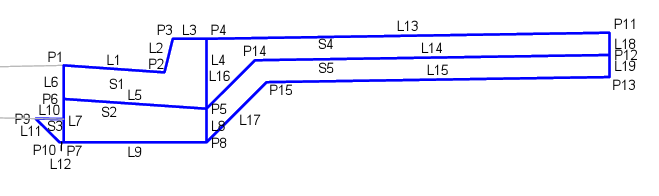

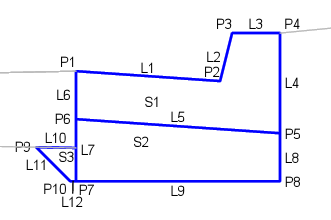

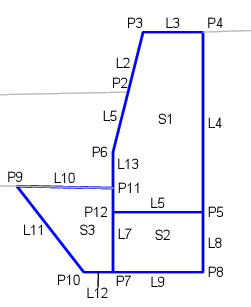

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | Flange | 边沟凸缘 |
| P2 | FL | 边沟流线 |
| P3 | 前 | 路缘前部 |
| P4 | Back、Sidewalk_In | 路缘后部,人行道内侧边缘 |
| P11 | Sidewalk_Out | 人行道的外侧边缘 |
| P16 | Sidewalk_In | 人行道的内侧边缘 |
| L1 - L3 | Top, Curb | 路缘顶部 |
| L5、L6 | 底部 | 路缘底部 |
| L9、L11、L12、L15 | Subgrade、Datum | |
| S1 | CurbAndGutter | 路缘和边沟混凝土区域 |
| S2, S3 | Base | |
| S4 | Sidewalk | 人行道混凝土区域 |
| S5 | Sidewalk_Base |
路缘和边沟:
路缘:
拆离的人行道:
完整标记人行道:
