APWACurbs

APWACurbs 部件可插入带有底基层的标准造型混凝土路缘和边沟连接。路缘和边沟标注是基于公共工程施工 APWA 标准平面，2012 版本。

您应确认使用的尺寸与标准平面的说明相匹配。

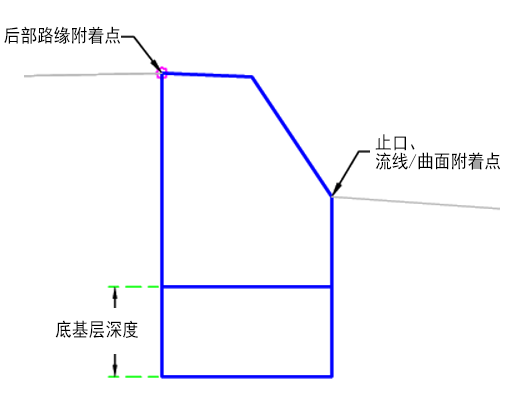

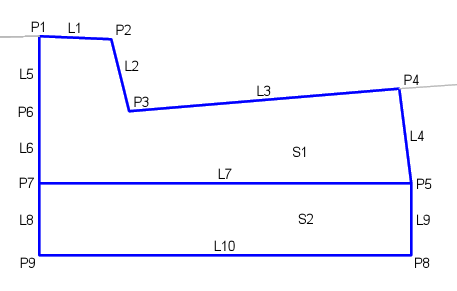

APWA 路缘 A1-6 和 A1-8

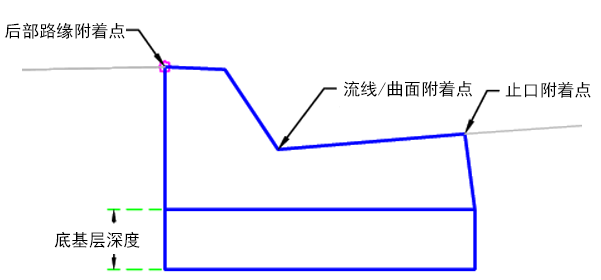

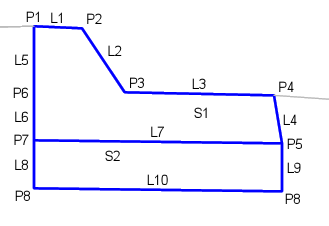

APWA 路缘 A3-6 和 A3-8

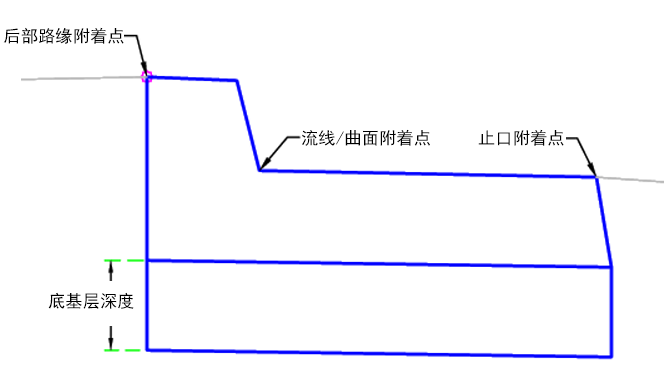

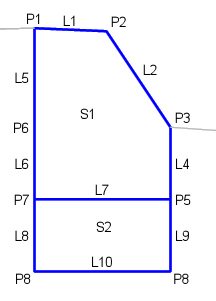

APWA 路缘 B1-6

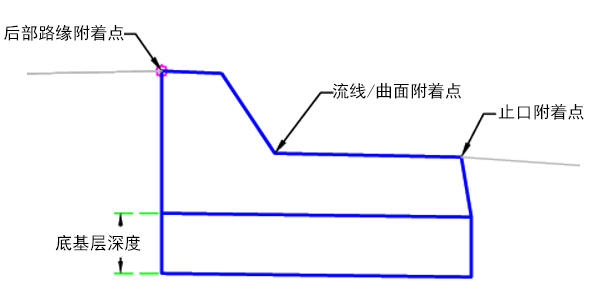

APWA 路缘 B2-6

APWA 路缘 B3-6

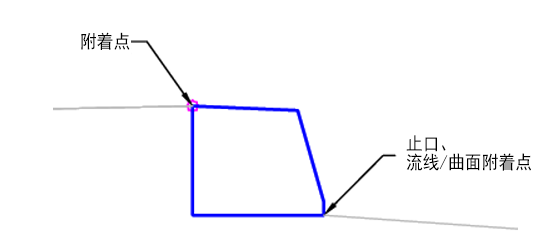

APWA 路缘 C1-6 和 C1-8

APWA 路缘 C2-6

APWA 路缘 D1-6 和 D1-8

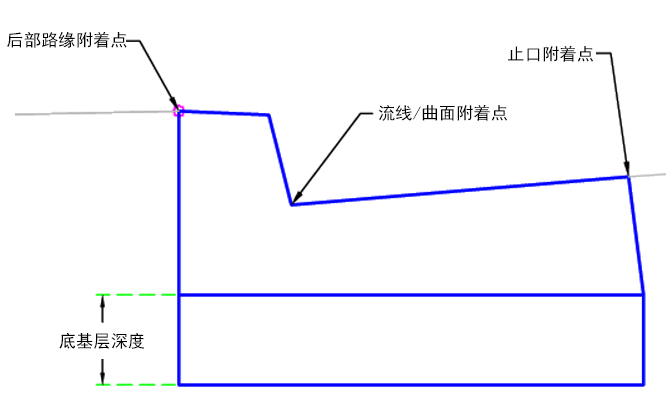

APWA 路缘 A2-6 和 A2-8

附着

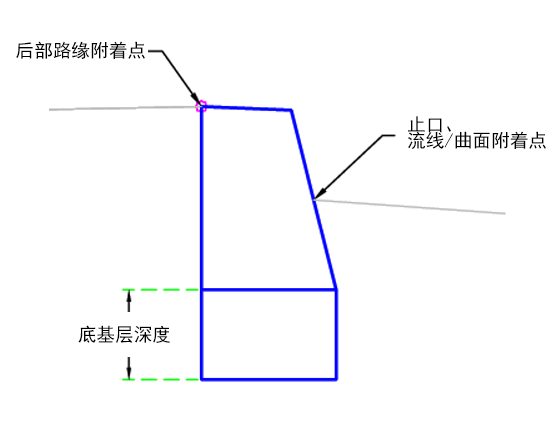

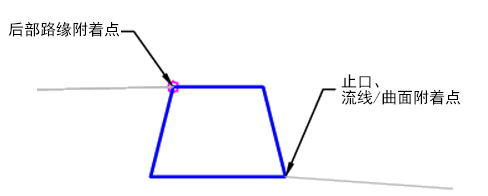

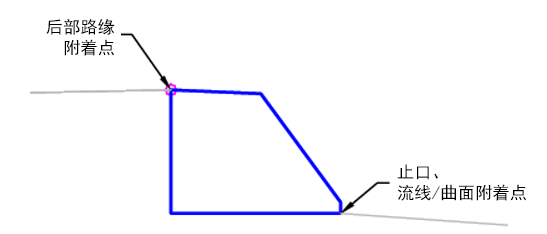

附着点位于边沟的排水沟边坡顶点、路缘后部或路缘面。

注：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定在附着点的右侧还是左侧插入部件。	左/右	右
路缘类型	指定要使用的路缘。	A1-6/A1-8/A2-6/A2-8/A3-6/A3-8/D1-6/D1-8/C1-6/C1-8/B1-6/B2-6/B3-6/D2-6/C2-6	A1-6
附着点	指定路缘附着点所在的位置。	止口/路缘后面/流线曲面	10.0 英尺 3.0 米
底基层深度	底基层在排水沟边坡顶点处的深度。如果没有底基层，请使用零。	正数	0.5 英尺 0.150 米

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

无。

无。

无。

路缘和边沟连接基于部件中存储的值进行插入。所有标注均为非零的正值。如果指定非零的底基深度，则不会插入底基层。底基层接近路缘后部的底部。

此部件用于为选定路缘、路缘和边沟或路缘曲面生成造型，且附着点位于 (a) 边沟（或止口）内侧、(b) 路缘后部或 (c) 路缘或边沟的流线（或曲面）。

在布局模式中，此部件将基于给定的输入参数来显示路缘和边沟组件。

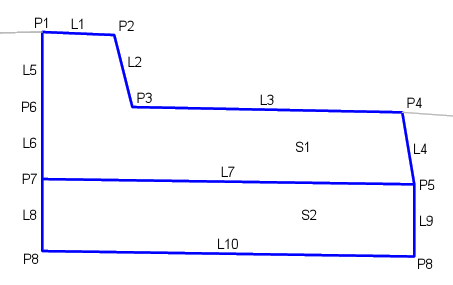

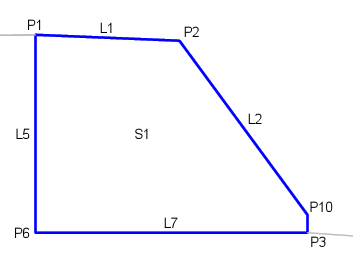

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
