SidewalkSlopesAndBase

SidewalkSlopesAndBase 部件可为带有内部和外部林荫道的混凝土人行道创建连接。

附着

附着点位于内部林荫道的内侧边缘。SidewalkSlopesAndBase 部件通常被附着到路缘后部或铺装层边界。

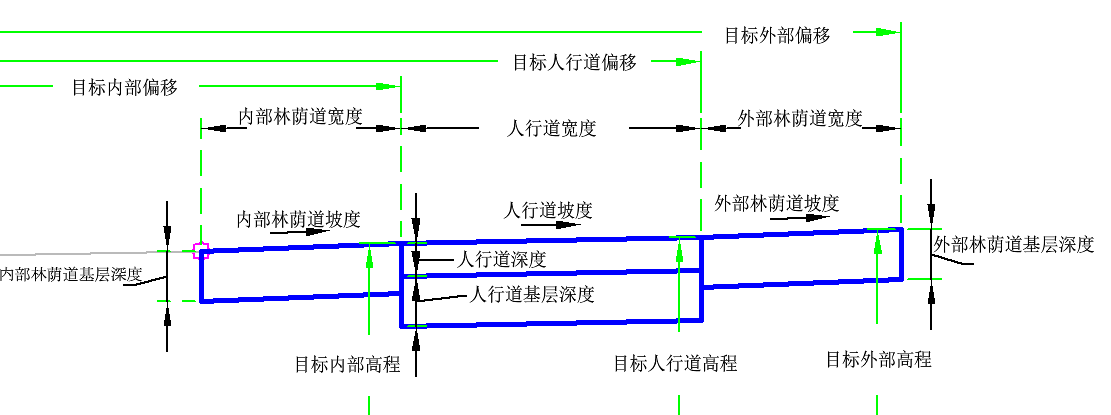

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧。	左/右	右
内部林荫道宽度	内部草地林荫道的宽度。	正数	4 英尺 1.2 米
外部林荫道坡度	外部草地林荫道的宽度。	正数	0.5 英尺 0.15 米
人行道基层深度	人行道下方的底基层深度。如果没有底基层，请使用零。	正数	0.5 英尺 0.15 米
内部林荫道基层深度	内部草地林荫道的基层深度。	正数	0.5 英尺 0.15 米
人行道深度	人行道的深度。	正数	0.333 英尺 0.10 米
外部林荫道坡度	外侧林荫道的百分比坡度。	数字	4 ( % )
人行道坡度	人行道的百分比坡度。	数字	2 ( % )
内部林荫道坡度	内部林荫道的百分比坡度。	数字	4 ( % )
外部林荫道宽度	外部林荫道的宽度。	正数	2 英尺 0.6 米
人行道宽度	人行道的宽度。	正数	5 英尺 1.5 米

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
内部林荫道宽度	可用于替代固定的“内部林荫道宽度”值，并将人行道内侧边缘连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
外部林荫道高程	可用于替代外部林荫道坡度，并将林荫道的外侧边缘连接到纵断面的高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选
外部林荫道宽度	可用于使用偏移路线来替代固定的“外部林荫道宽度”。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
人行道高程	可用于替代人行道坡度，并将人行道的外侧边缘连接到纵断面的高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选
人行道宽度	可用于替代固定的“人行道宽度”，并将人行道外侧边缘连接到偏移路线。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
内部林荫道高程	可用于替代内部林荫道坡度，并将内部林荫道的外侧边缘连接到纵断面的高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选

运行时逻辑指定

无。

输出参数

无。

行为

将从附着点沿给定的坡度向外插入内部草地带、人行道和外部草地林荫道连接。通过指定零宽度可以忽略草地带。

（可选）各种元素宽度可以通过附着到偏移路线来获得。另外，通过连接到偏移纵断面可得出横向坡度。

布局模式操作

在布局模式中，此部件显示组成林荫道、人行道和基层的连接。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	Top
P2	Sidewalk_In, Top	内部人行道
P3	Sidewalk_Out, Top	外部人行道
P4	OutsidePointCode, Top	外侧点代码
P5	Sidewalk_Datum, BottomConcrete	人行道基准，混凝土底部
P6	Sidewalk, BottomConcrete	混凝土底部
P7, P8	Sidewalk_Base	人行道基层
P9, P10	InsideBaseDepth	内部基层深度
P11, P12	OutsideBaseDepth	外部基层深度
L1	Top
L2	Top, Sidewalk
L3	Top
L5, L6	Sidewalk, Datum
L7	Sidewalk
L8, L10, L13, L14	Base, Datum
L9	Sidewalk_Base	人行道基层
L11	InsideBaseDepth	内部基层深度
L12	InsideBase, Datum	内部基层
L15	OutsideBaseWidth	外部基层宽度
S1	Sidewalk
S2, S3	BasePlanter	基础种植器
S4	Base

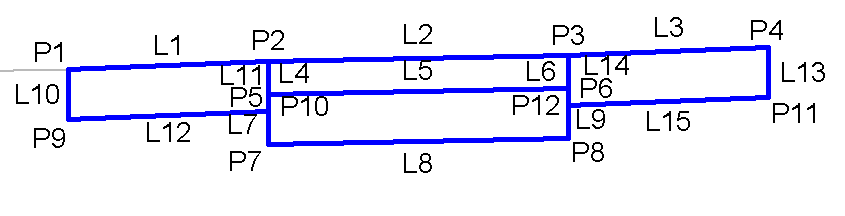

编码图
