CrossGutter

CrossGutter 部件可以插入连接以创建放置在交叉口的四通边沟。

工况 1：二者

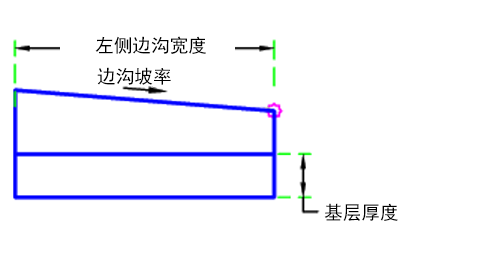

工况 2：左

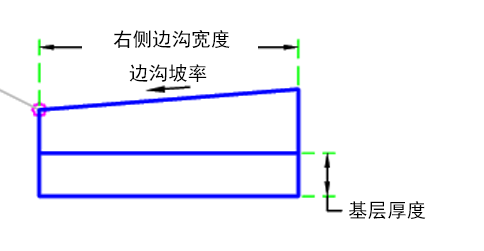

工况 3：右

附着

附着点位于四通边沟的流线处。此组件可以附着到左侧，也可以附着到右侧。

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧	左/右	右
边沟组合	确定构建左和/或右	二者/左/右	二者
基层厚度	边沟下基层的厚度	正数	0.5 英尺 0.15 米
流线处边沟深度	流线的边沟深度	正数	0.5 英尺 0.15 米
边沟坡率	边沟坡率	数字	8 (%)
左侧边沟宽度	左侧边沟宽度	正数	3 英尺 0.9 米
右侧边沟宽度	右侧边沟宽度	数字	3 英尺 0.9 米

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
右侧边缘高程	可用于替代四通边沟的右侧边缘高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选
左侧边缘高程	可用于替代左侧。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选
左边界偏移	可用于替代四通边沟的左侧边缘高程。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选
右边界偏移	可用于替代四通边沟的右侧宽度。以下对象类型可用作用于指定此偏移的目标：路线、多段线、要素线或测量地物。	可选

运行时逻辑指定

无。

输出参数

无。

行为

边沟连接基于输入参数插入。目标可能替代左右两侧的四通边沟外侧边缘。如果基层厚度大于 0，则在四通边沟下方生成基层。

布局模式操作

在布局模式下，此部件将基于给定的输入参数显示四通边沟组件。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	FL	流线
P2、P7	GutterEdge	边沟的边缘
P3、P6	Edge_Datum	四通边沟边缘底部
P4, P5	Base_Datum	基层底部
P8	FL_Datum	流线处的基准
L1、L7	Top, Gutter	四通边沟的顶部
L3、L5	Gutter、Datum	边沟的底部
L10	Base, Datum	基层底部
S1、S2	檐沟	边沟混凝土
S3	Base	Base

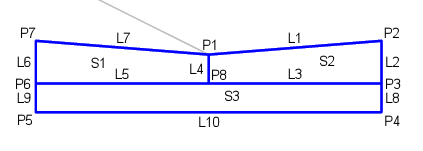

编码图
