ShoulderParabolicDaylight 部件在路肩和边坡连接之间的变坡点 (PVI) 处，以及边坡连接和目标曲面之间的圆角边坡提供舍入。
此外，您可以选择从原点到变坡点或从远点到 BVC（竖曲率起点）定义路肩宽度标注。

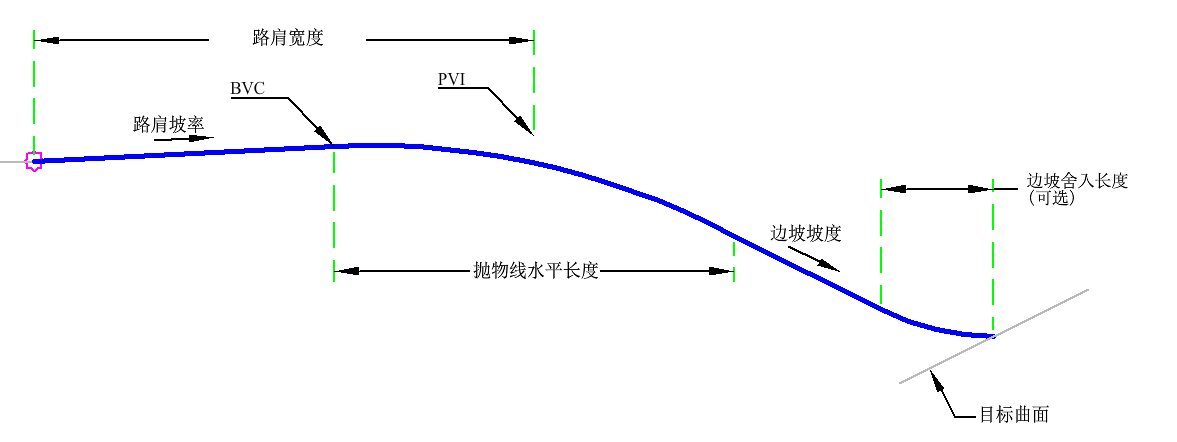

远点到变坡点案例：

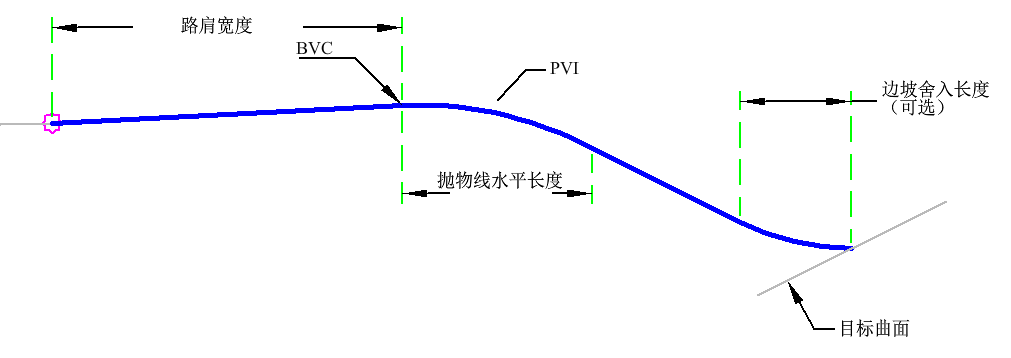

原点到竖曲率案例：
附着
附着点位于铺装路肩的内侧边缘，铺装路肩通常位于行车道外侧边缘。
输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧。 | 左/右 | 右 |
| 路肩宽度 | 从附着点到路肩铰点的宽度。 | 正数 |
10 英尺 3 米 |
| 路肩宽度定义 | 路肩宽度从应用点到此位置进行测量。 | 变坡点/BVC | PVI |
| 边坡舍入长度（可选） | 指定长度值。 | 正数 |
5 英尺 1.5 米 |
| 抛物线水平长度 | 变坡点或 BVC 处的抛物线长度。 | 正数 |
8 英尺 2.5 米 |
| 边坡坡率（+/- 分别表示挖方/填方） | 边坡坡度的正/负百分比坡率。 | 数字 | 50 ( % ) |
| 路肩坡率 | 路肩的正负百分比坡率。 | 数字 | 5 ( % ) |
运行时逻辑指定
无。
输出参数
无。
行为
部件构建路肩的造型。部件使用变坡点或 BVC 计算造型。部件随后进行检查以确保有足够空间进行边坡舍入。
如果用于边坡舍入的空间不足，则会调整曲线长度以提供足够的边坡舍入长度。
随后会检查抛物线前坡度和抛物线后坡度的值是否相同。如果坡率相同，则会绘制连接。如果不同，则会创建凹形或凸形抛物线曲线。如果适用，则会为抛物线曲线的高点或低点添加点。
布局模式操作
在布局模式中，此部件显示组成路肩的连接。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P2 - P5 | Top | |
| L1 - L4 | Top |

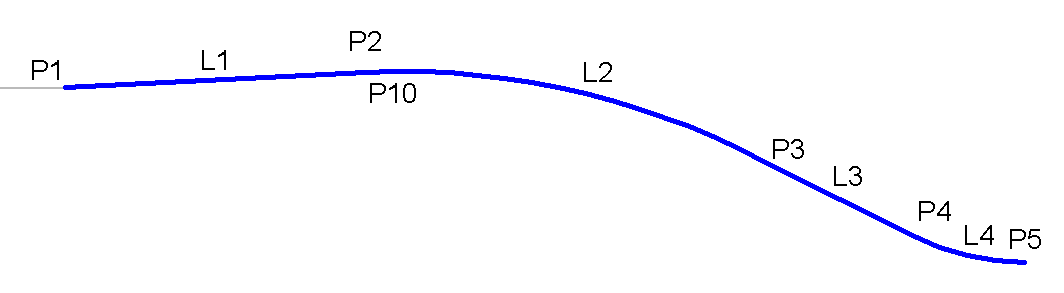

编码图
