ChannelDrain

ChannelDrain 部件会插入点和连接，以创建渠道排水来沿行车道集水。

附着

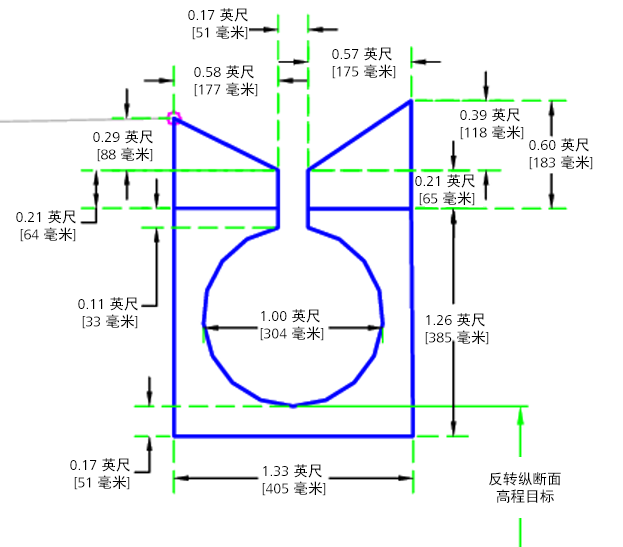

附着点位于渠道排水的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。

注：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧。	左/右	右

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
Elevation	可用于替代管道内底。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选

无。

无。

初始点设置在附着点处。然后，基于部件中存储的值创建点和连接。

在布局模式下，此部件可绘制部件。

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
