CurbEmbPipe 部件为在流线处带有内嵌管道的混凝土路缘插入连接。路缘和边沟后方可能会放置阶地。
附着
附着点位于边沟的凸缘点处。

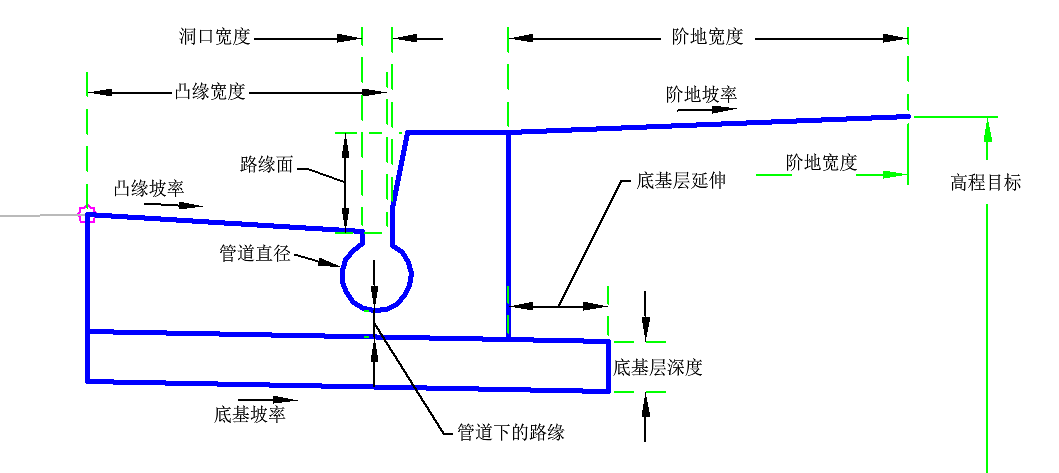

输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
|
侧 |
指定在附着点的右侧还是左侧插入部件。 | 左/右 |
右 |
|
凸缘宽度 |
从边沟凸缘点到流线的宽度。 | 正数 |
1.5 英尺 0.5 米 |
|
凸缘坡率 |
边沟的百分比坡度。 | 数字 |
6 (%) |
|
底基层延伸 |
底基层超出路缘的宽度。 | 数字 |
0.5 英尺 0.150 米 |
|
路缘面 |
从流线到路缘顶部的高度。 | 数字 |
0.5 英尺 0.150 米 |
|
管道下的路缘 |
从管道底部到管道内底下方的路缘底部的深度。 | 正数 |
0.25 英尺 0.08 米 |
|
底基层深度 |
附着点处底基层的深度（0 表示忽略）。 | 数字（非负数） |
0.25 英尺 0.08 米 |
|
底基坡率 |
底基的百分比坡度。 | 数字 |
2 (%) |
|
管道直径 |
排水管道直径。 | 正数 |
0.33 英尺 0.1 米 |
|
洞口宽度 |
管道的洞口宽度。 | 正数 |
0.25 英尺 0.08 米 |
|
阶地宽度 |
阶地宽度。 | 正数 |
4 英尺 1.2 米 |
|
阶地坡率 |
阶地的百分比坡度。正坡度表示从附着点向上。 | 数字 |
4 (%) |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。
|
参数 |
描述 |
状态 |
|---|---|---|
|
阶地宽度目标 |
可用于设置路缘后阶地的水平位置。 | 可选 |
|
阶地高程目标 |
可用于设置路缘后阶地的垂直位置。 | 可选 |
运行时逻辑指定
无。
输出参数
无。
行为
此部件用于生成简单路缘和边沟的造型，且管道位于流线下方。路缘和边沟后方可能会放置阶地。
布局模式操作
在布局模式中，部件会显示路缘、边沟和阶地。

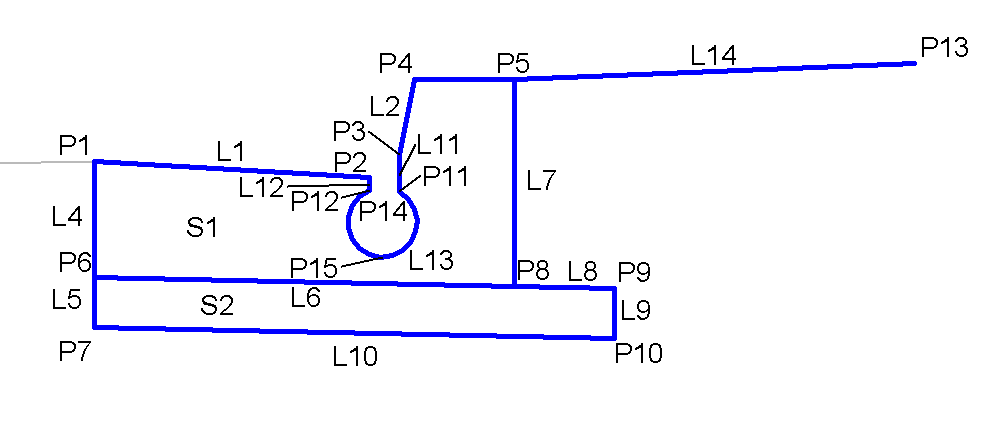

点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | Flange, Top | 边沟凸缘 |
| P2 | Flowline_Gutter, Top | 边沟流线 |
| P3 | Top | |
| P4 | FaceCurb, Top | 路缘顶部 |
| P5 | BackCurb, Top | 路缘后部 |
| P6 | CurbDepth | 凸缘处的路缘深度 |
| P7 | SubbaseDepth | 凸缘下的基础深度 |
| P8 | CurbBackBottom | 路缘后部的路缘底部点 |
| P9 | SubbaseExtension | 基层延伸顶部 |
| P10 | SubbaseDepth, Datum | 基层延伸底部 |
| P11 - P12 | 管道 | 流线处管道的顶部 |
| P13 | CG_Terrace, Top | 阶地结束部分 |
| P14 | PipeCenter | 管道中心 |
| P15 | Pipe_Invert | 管道内底 |
| L1 | Top, Flange, Curb | 完工坡面上的凸缘路缘链接 |
| L2 | Top, Curb, CurbFace | 完工坡面上的路缘面链接 |
| L3 | Top, Curb, TopCurb | 完工坡面上的路缘链接顶部 |
| L4 | CurbDepth | 附着点处的路缘深度 |
| L5 | SubbaseDepth | 附着点下的基础深度 |
| L6 | Datum | |
| L7 | 路缘高度 | 完工坡面上的路缘高度链接 |
| L8 | SubbaseExtension | 路缘后面的底基层延伸 |
| L9 | SubbaseDepth, Datum | 底基层的深度 |
| L10 | Datum, Subbase, CurbSub | 底基底部 |
| L11 - L12 | PipeEntrance | 从流线到管道洞口的顶部 |
| L13 | 管道 | 管道造型 |
| L14 | Top, Terrace | 阶地顶部 |
| S1 | Curb | |
| S2 | Subbase |
编码图
