GabionWall

GabionWall 部件可以创建石笼墙。石笼墙基于 Caltrans 标准平面 D100A。

您应确认使用的尺寸与标准平面的说明相匹配。

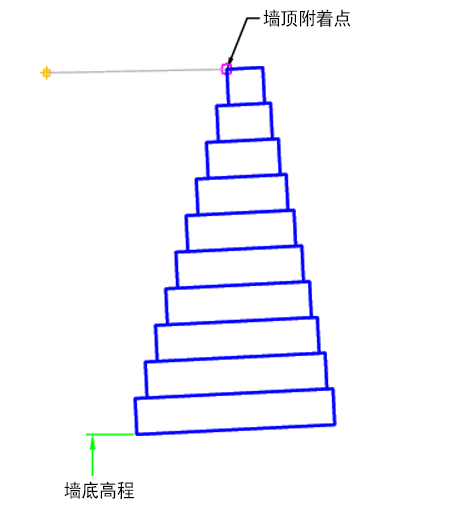

工况：附着在墙的顶部

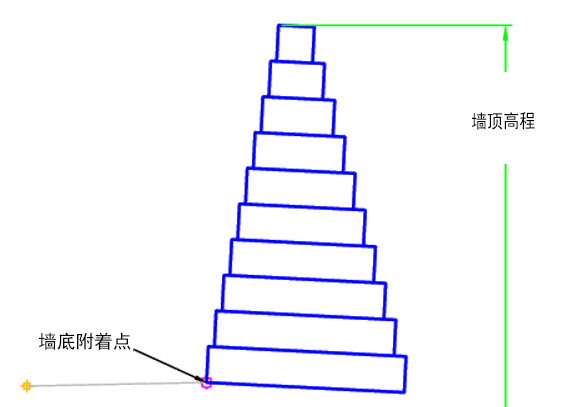

工况：附着在墙的底部

附着

附着点位于初始挖方或填方坡度的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧	左/右	右
台阶式偏移距离	石笼墙的面偏移距离	正数	0.5 英尺 0.15 米
已超负荷	墙上方有土壤	是/否	不支持
石笼坡率	石笼的坡率	数字	5 (%)
附着位置	墙上的附着位置	TopOfWall/BottomOfWall	墙底

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
墙顶高程	当附着点设置为墙底时，可用于设置墙顶高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	附着点为墙底时所需
墙底高程	当附着点设置为墙顶时，可用于设置墙底高程。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。	附着点为墙顶时所需

运行时逻辑指定

基于当前图层和石笼墙的高度在部件内设置石笼层的标注。

输出参数

无。

行为

初始铰点设置在附着点处。然后，从附着点和墙顶或墙底纵断面计算石笼墙高度。最大石笼层数为 10，且拆分为 3 英尺（1 米）的层。石笼墙高度将向上舍入为偶数层。

然后，基于输入参数生成每个石笼层。

布局模式操作

在布局模式下，此部件最多可绘制 10 个石笼层。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1-PX	石笼	石笼 点，应用到所有点
L1、L5	Datum	对每一层重复
L3、L6	Top	对每一层重复
SX	GabionX	X 将替换为当前石笼层

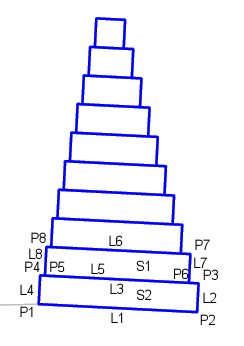

编码图

下图中标记了前两个石笼层。其他石笼层与此类似。
