SoundWall 部件可以插入连接和造型，以基于 Caltrans 标准平面 B15-1 创建声墙。
您应确认使用的尺寸与标准平面的说明相匹配。

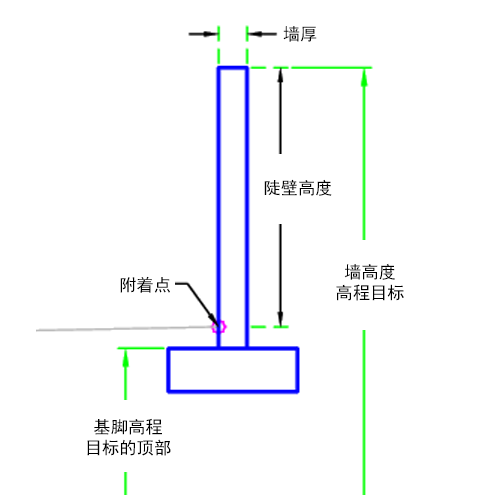

扩展式基脚：

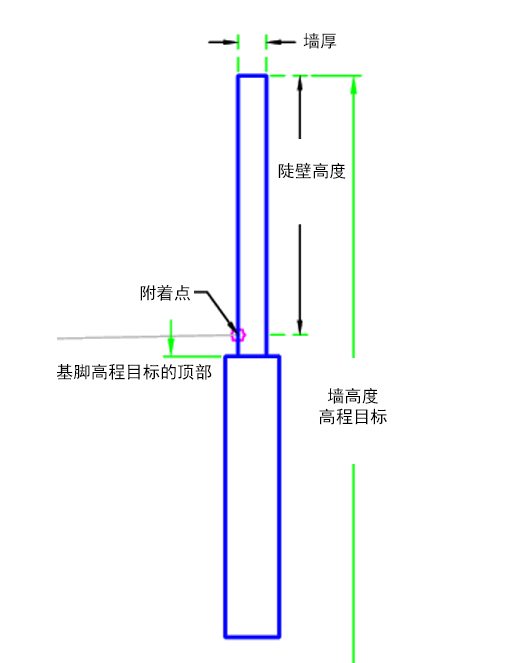

沟渠基脚：
附着
附着点位于声墙的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。
输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧 | 左/右 | 右 |
| 基脚造型 | 要使用的基脚造型 | 扩展式基脚/沟渠基脚 | 沟渠基脚 |
| 基脚工况 | 基脚工况 | 工况 1/工况 2 | 情况 2 |
| 陡壁高度 | 墙高度上方的墙高度 | 正数 |
6 英尺 2 米 |
| 墙厚 | 墙厚 | 数字 |
0.66 英尺 0.20 米 |
| 土壤强度 | 土壤的强度 | 土壤 25/土壤 30/土壤 35 | 土壤 30 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。
|
参数 |
描述 |
状态 |
|---|---|---|
| 陡壁高度 | 可用于替代墙高度，将墙顶高程关联到纵断面高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
| 基脚顶部 | 可用于替代基脚顶部，将基脚顶部高程关联到纵断面高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
运行时逻辑指定
基于输入参数在部件中找到声墙基脚的标注。
输出参数
无。
行为
初始点设置在附着点处。基脚的标注由输入参数确定。将生成墙的点、连接和造型，然后生成基脚。
布局模式操作
在布局模式下，此部件可基于输入参数绘制声墙。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1、P4 | W_Hinge | 墙铰点 |
| P2 | W_Front | 墙前部 |
| P3 | W_Back | 墙后部 |
| P7 | W_Outside | 基脚外侧角点 |
| P10 | W_Inside | 基脚内侧角点 |
| L1 - L3 | 顶部、墙 | 墙顶 |
| L4 - L5 | 陡壁 | 墙曲面 |
| L9 | Footing_Bottom | |
| S1 | 陡壁 | |
| S2 | Footing |

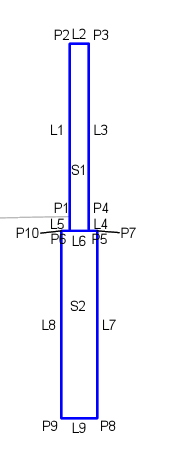

编码图
扩展式基脚：
沟渠基脚：
