CaltransB3RetainingWall

CaltransB3RetainingWall 部件可以插入连接，以基于 Caltrans 标准平面 B3-3 护墙创建护墙。

您应确认使用的尺寸与标准平面的说明相匹配。

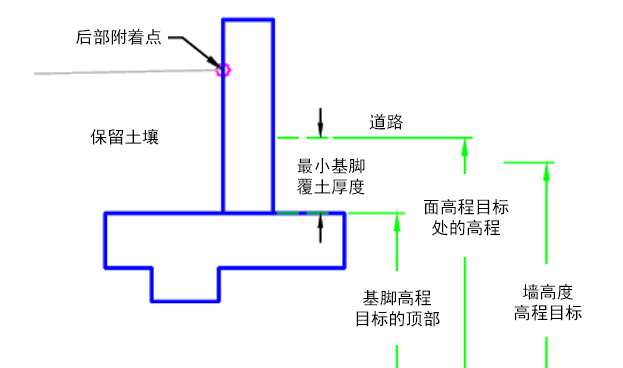

工况 1：附着点在护墙背面

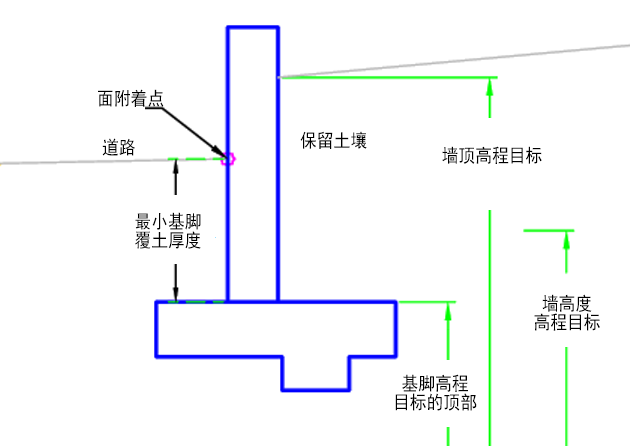

工况 2：附着点在墙面

附着

附着设置在护墙背面或正面。

注：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧。	左/右	右
墙连接代码	应用到组成墙的连接的代码。	文字	陡壁
墙点代码	应用到组成墙的点的代码。	文字	陡壁
基脚点代码	应用到组成基脚的点的代码。	文字	Footing
基脚连接代码	应用到组成基脚的连接的代码。	文字	Footing
最小基脚覆土厚度	对于朝向背面，如果没有设置“面高程目标处的高程”，此参数确定基脚之上的高度。	正数	1.5 英尺 0.45 米
附着点	指定附着点位于护墙的面还是护墙后部。	面/背面	后

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
陡壁高度	用于控制构建护墙所使用的高度标注。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	必需
基脚顶部	可用于控制基脚顶部高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	必需
墙顶	可用于在附着点为面时替代墙顶高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选
面高程	当附着点为后面时，可用于控制墙面的高程点。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选

护墙标注源于 B-3 护墙的 Caltrans 标准平面值。

无。

初始铰点设置在附着点处。

系统会检查墙高度纵断面以查看其是否存在。如果纵断面不存在，则系统提供错误消息。如果未找到墙高度纵断面，则假定 1 英尺（0.3 米）墙的标注。墙高度纵断面设定为高程的截断值。

工况 1：附着点在护墙背面

如果设置了面高程，则使用该高程。如果未设置面高程，则使用基脚顶部加最小基脚覆土厚度。基脚顶部目标高程用于确定护墙的物理高度。基脚会构建使用标准平面标注且基于墙高度目标。

工况 2：附着点在墙面

对墙顶的计算基于顶部墙目标执行。基脚高程基于基脚顶部目标。如果未找到基脚顶部目标，则在附着点下方使用最小基脚覆土厚度。基脚会构建使用标准平面标注且基于墙高度目标。

在布局模式下，此部件基于 1 英尺（0.3 米）的墙高度绘制护墙。

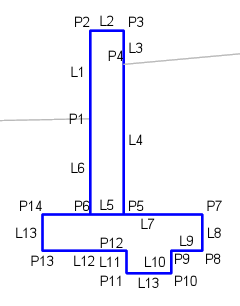

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

工况 1：附着点在护墙背面

工况 2：墙面的附着点
