ClarkCountyGuardrailType31 部件可以插入连接，以在装配中创建克拉克县护栏类型 31 造型。
您应确认使用的尺寸与标准平面的说明相匹配。
附着
附着点位于完工坡面上的立柱的内部边上。
输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧 | 左/右 | 右 |

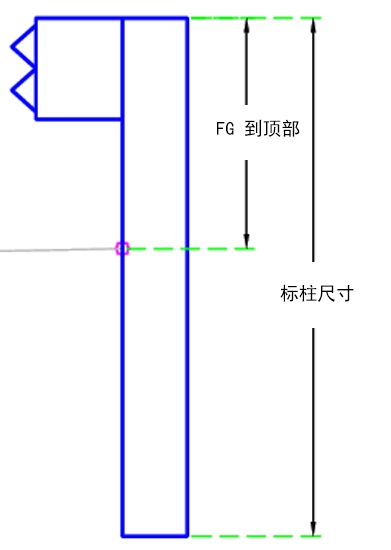

| 标柱尺寸 | 标柱的标注 | 正数 |
6 英尺 1.8 米 |
| FG 到顶部 | 完工坡面到标柱顶部 | 正数 |
2.67 英尺 0.8 米 |
运行时逻辑指定
无。
输出参数
无。
行为
除了扶手造型，此部件还可以为标柱和栏杆构建两个矩形造型。立柱从附着点向下延伸固定的距离，一直到完工坡面下面。 标柱向上延伸在参数中指定的距离。
布局模式操作
在布局模式中，此部件使用固定的标注绘制立柱和栏杆。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P5 | Grail_Face_Top | 顶部护栏面 |
| P7 | Grail_Face_Btm | 底部护栏面 |
| P10 | Post_Top_In | 标柱的内侧顶部 |
| P11 | Post_Top_Out | 标柱的外侧顶部 |
| P12 | Post_Btm_Out | 标柱的外侧底部 |
| P13 | Post_Btm_In | 标柱的内侧底部 |
| S1 | 立柱 | 立柱 |
| S2 | 块 | 块 |

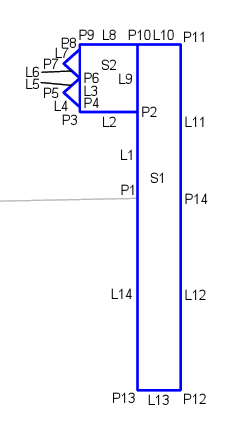

编码图
