MultipleBench_Depth

MultipleBench_Depth 部件通过具有不同梯级坡度、洼地宽度和深度的各个梯级创建挖方或填方集水坡度。

您可以定义各梯级的洼地宽度和深度。至目标曲面的最后一条边坡坡度可能不同于梯级坡度。

附着

附着点位于初始挖方或填方坡度的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧。	左/右	右
最大挖方	在无梯级的情况下允许的挖方边坡连接的最大高度。	正数	15 英尺 4.5 米
最大填方	在无梯级的情况下允许的填方边坡连接的最大高度。	正数	10 英尺 3 米
挖方边坡坡度	挖方边坡的坡度。	正数	2 (:1)
填方边坡坡度	填方边坡的坡度。	正数	2 (:1)
梯级坡度 1	梯级 1 的坡度。	正数	1 (:1)
洼地深度 1	梯级 1 顶部洼地的深度。	正数	0.5 英尺 0.15 米
洼地内部宽度 1	从梯级 1 顶部处洼地前边缘到流线的宽度。	正数	5 英尺 1.5 米
洼地外部宽度 1	从洼地流线至梯级 2 底部的宽度。	正数	5 英尺 1.5 米
梯级坡度 2	梯级 2 的坡度。	正数	1 (:1)
洼地深度 2	梯级 2 顶部的洼地深度。	正数	0.5 英尺 0.15 米
洼地内部宽度 2	从梯级 2 顶部处洼地前边缘到流线的宽度。	正数	6 英尺 1.8 米
洼地外部宽度 2	从洼地流线至梯级 3 底部的宽度。	正数	3 英尺 1 米
梯级坡度 3	梯级 3 的坡度。	正数	1 (:1)
洼地深度 3	梯级 3 顶部的洼地深度。	正数	0.5 英尺 0.15 米
洼地内部宽度 3	从梯级 3 顶部处洼地前边缘到流线的宽度。	正数	6 英尺 2 米
洼地外部宽度 3	从洼地流线至梯级 4 底部的宽度。	正数	3 英尺 1 米
梯级坡度 4	梯级 4 的坡度。	正数	1 (:1)
洼地深度 4	梯级 4 顶部的洼地深度。	正数	0.5 英尺 0.15 米
洼地内部宽度 4	从梯级 4 顶部处洼地前边缘至流线的宽度。	正数	3 英尺 1 米
洼地外部宽度 4	从洼地流线至底部最后一条边坡连接的宽度。	正数	3 英尺 1 米

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
边坡曲面	边坡曲面的名称。以下对象类型可用作目标以指定曲面：曲面。	必需

运行时逻辑指定

无。

输出参数

无。

行为

初始铰点设置在附着点处。根据目标曲面检查铰点高程，以确定横断面是位于挖方条件还是填方条件中。使用给定“挖方坡度”计算至目标曲面的终止点。

如果到终止点的高度超过“最大边坡高度”，将插入具有“最大高度”的连接并添加梯级。将铰点重置为梯级的外侧边缘，重复执行此过程，直到边坡连接不再超过“最大边坡高度”。

在每个梯级处将输入的输入值用于确定坡度和深度。在四个梯级后，挖方边坡坡度或填方边坡坡度被用于边坡，然后没再添加更多梯级。

布局模式操作

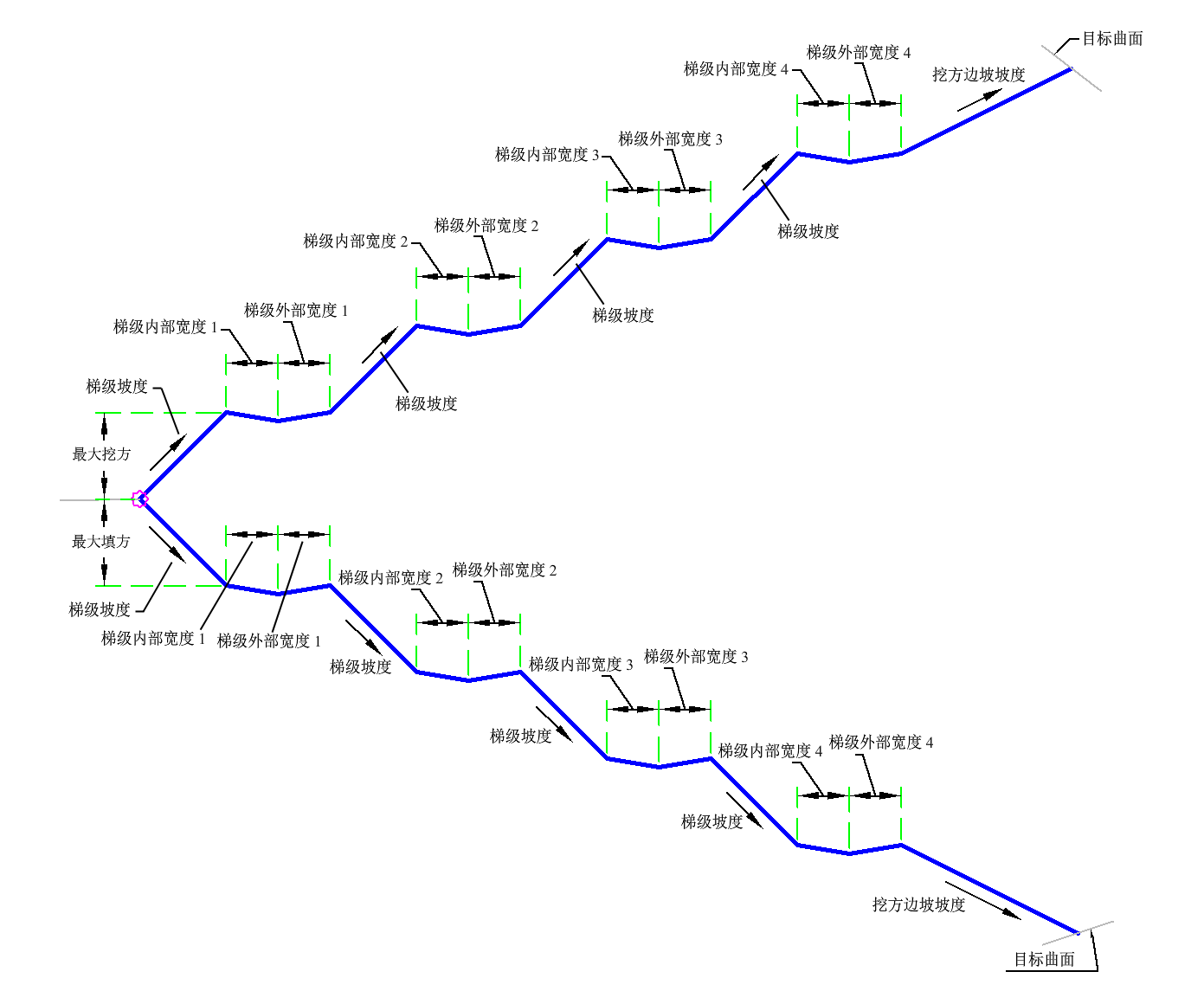

在布局模式中，此部件绘制初始填方坡度为 5 个单位。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	铰接
P2、P5、P8、P11	梯级_内部
P3、P6、P9、P12	沟渠
P4、P7、P10、P13	梯级_外部
P25 - P29	边坡
L1、L4、L7、L10	顶部、基准、梯级
L2、L3、L5、L6、L8、L9、L11、L12	顶部、基准、洼地
L24 - L28	顶部、基准、边坡

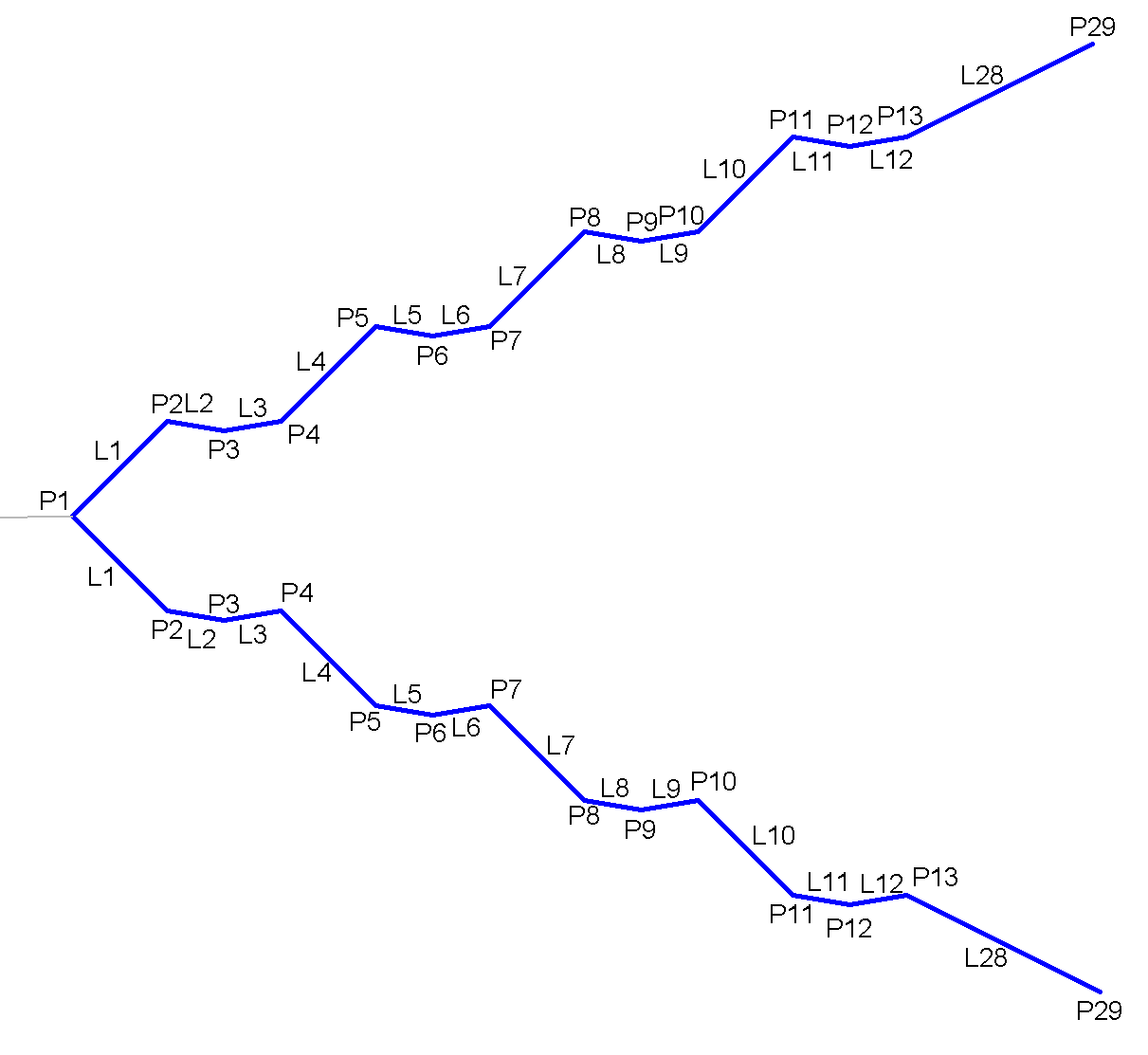

编码图
