ReinforcedConcreteCribWall

ReinforcedConcreteCribWall 部件可以插入连接，以基于 Caltrans 标准平面 C7A 创建钢筋混凝土叠墙。

您应确认使用的尺寸与标准平面的说明相匹配。

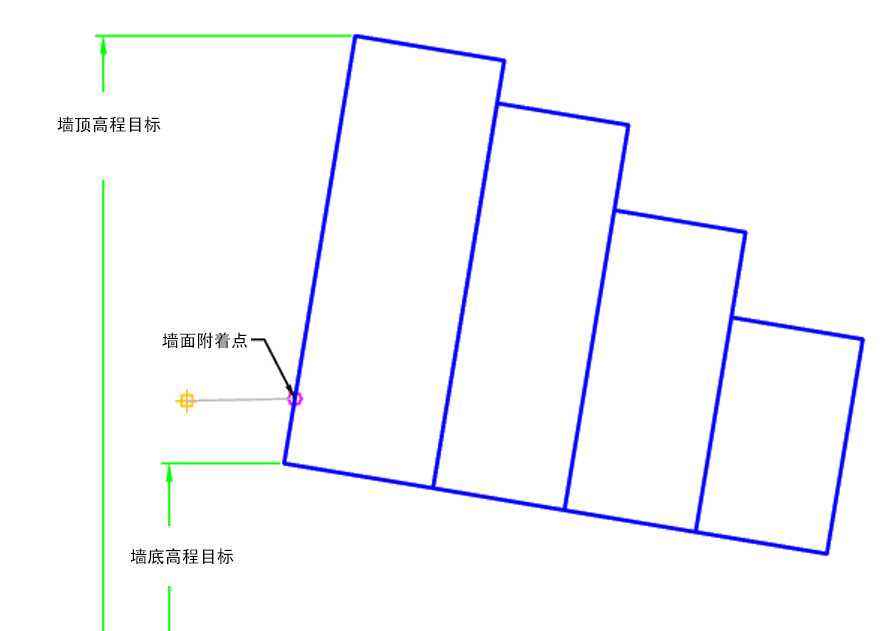

工况：墙面

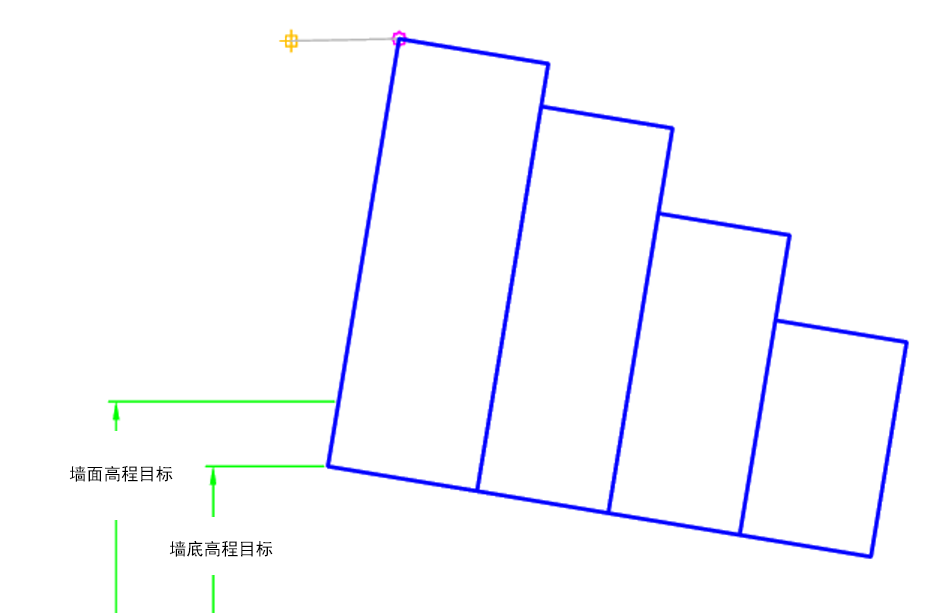

工况：墙顶

附着

附着点位于初始挖方或填方坡度的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。

注：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数	描述	状态
墙底	可用于设置在墙底高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选
墙面	可用于设置在墙面高程点。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选（附着点 = 墙顶）
墙顶	可用于设置墙顶高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选（附着点 = 墙面）

墙的标注通过输入参数以及保存的 Caltrans 标准平面 C7A 值进行设置。

无。

初始铰点设置在附着点处。然后，墙的标注基于输入参数由运行时逻辑指定进行设置。然后，将构建造型。

在布局模式下，此部件可基于输入参数绘制混凝土叠墙。

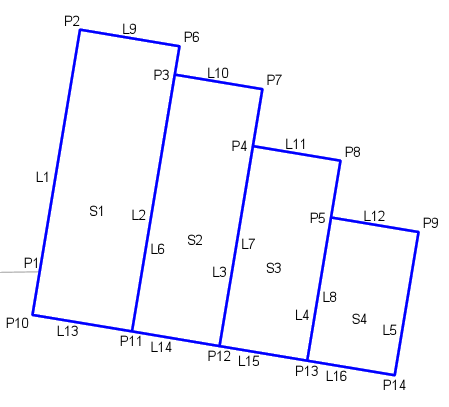

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
