ShoulderVariesExtensions 部件具有基层和底基，可延伸铺装层的剩余部分。
Attachment
附着点位于铺装路肩的内侧边缘，铺装路肩通常位于行车道外侧边缘。

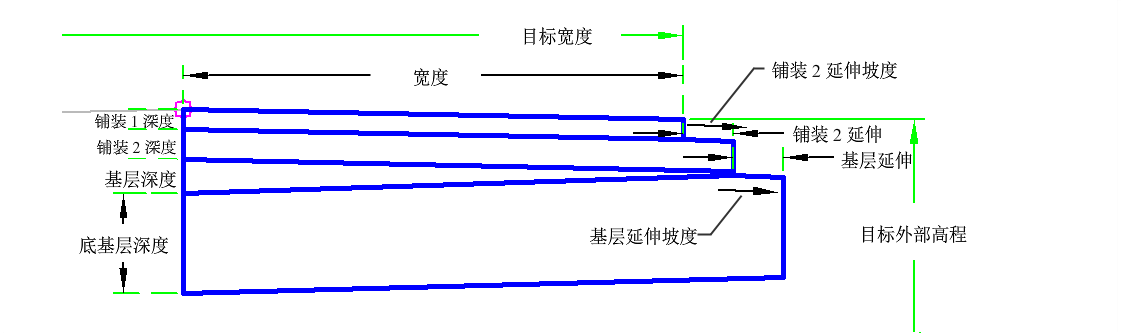

输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧。 | 左/右 | 右 |
| 插入点 | 在路拱或行车道边缘处指定车道的插入点。 | Crown/ EdgeOfTravelWay | 路拱 |
| 内侧路拱点 | 指定将行车道内部边缘编码为“路拱”。 | 是/否 | 否 |
| 宽度 | 从内侧边缘偏移到外侧边缘偏移的车道宽度。 | 正数 |
12 英尺 3.5 米 |
| 基层深度 | 基层路线的深度。 | 正数 |
0.33 英尺 0.1 米 |
| 默认坡度 | 未定义路线的超高坡度时使用的车道的默认坡度。 | 数字 | -2.00 ( % ) |
| 铺装 1 深度 | 铺装 1 层的厚度（0 表示忽略）。 | 数字（非负数） |
0.083 英尺 0.025 米 |
| 铺装 2 深度 | 铺装 2 层的厚度（0 表示忽略）。 | 数字（非负数） |
0.083 英尺 0.025 米 |
| 底基层深度 | 底基层的厚度（0 表示忽略）。 | 数字（非负数） |
1 英尺 0.3 米 |
| 铺装 2 延伸 | 超出铺装 1 的延伸。 | 数字（非负数） |
0.5 英尺 0.15 米 |
| 基层延伸坡度 | 基层延伸的百分比坡度。 | 数字 | -2.00 ( % ) |
| 基层延伸 | 超出铺装 2 的延伸。 | 数字（非负数） |
0.5 英尺 0.15 米 |
| 铺装 2 延伸坡度 | 铺装 2 延伸的百分比坡度。 | 数字 | -2.00 ( % ) |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。
|
参数 |
描述 |
状态 |
|---|---|---|
| 目标外部高程 | 可用于替代路肩坡度以及纵断面高程的外部路肩边缘。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
| 目标宽度 | 可用于替代路肩宽度，并将路肩宽度连接到偏移路线。以下对象类型可用作用于指定偏移的目标：路线、多段线、要素线或测量地物。 | 可选 |
运行时逻辑指定
无。
输出参数
|
参数 |
描述 |
类型 |
|---|---|---|
| 车道宽度 | 车道宽度 | 数字 |
| 车道坡度 | 车道的百分比坡度 | 数字 |
行为
将从附着点向外插入给定“路肩宽度”和“默认路肩坡度”的路肩完工坡面。随后会绘制铺装 2 点和连接。使用输入参数提供铺装 2 延伸。基准点和连接（包括延伸）使用输入参数进行计算。底基点、连接和造型（包括延伸）使用输入参数进行计算。
布局模式操作
在布局模式中，此部件显示组成路肩的连接。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | Top, Hinge | |
| P4 | Daylight, Top | |
| L1 - L3 | Top | |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | Subbase |

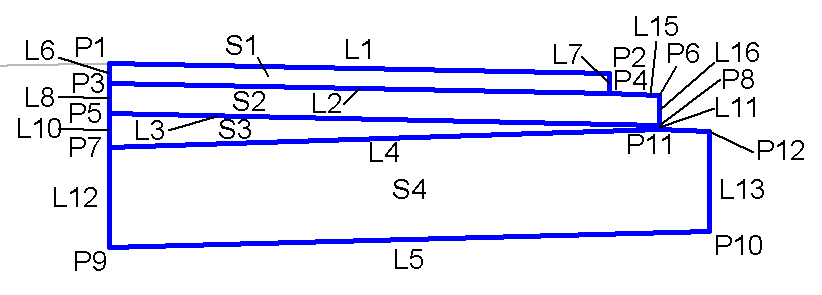

编码图
