ShoulderIntersectLeft 部件根据路肩坡度和路基坡率创建延伸到边坡点的路肩。它仅适用于左侧。
附着
附着点位于左侧铺装路肩的内侧边缘，铺装路肩通常位于基准线左侧的行车道外侧边缘。
输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 点代码内部顶部 | 要指定给顶部内部点的代码列表。 | 以逗号分隔的字符串 | P1 |
| 点代码内部底部 | 要指定给底部内部点的代码列表。 | 以逗号分隔的字符串 | P2 |
| 外侧点代码 | 要指定给外部点的代码列表。 | 以逗号分隔的字符串 | P3 |
| 顶部连接代码 | 要指定给顶部连接的代码列表。 | 以逗号分隔的字符串 | L2 |
| 底部连接代码 | 要指定给底部连接的代码列表。 | 以逗号分隔的字符串 | L3 |
| 深度连接代码 | 要指定给深度连接的代码列表。 | 以逗号分隔的字符串 | L1 |
| 深度 | 附着点下方的路肩深度。 | 正数 |
1.5 英尺 0.45 米 |
| 路基坡率 | 路基的百分比坡度。 | 数字 | -4 ( % ) |
| 路肩坡度 | 路肩的坡率。 | 正数 | 4 (:1) |
| 材质造型代码 | 要指定给材质造型的代码列表。 | 以逗号分隔的字符串 | 底基 |
| Superelevation | 指定使用超高坡度。 | 选择列表 | LeftOutsideShoulder |
目标参数
无。
运行时逻辑指定
无。
输出参数
无。
行为

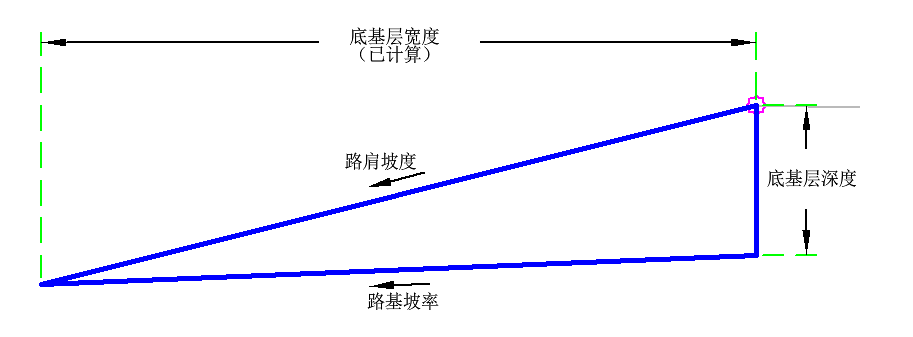

将根据给定路肩深度、路肩坡度和路肩路基插入路肩。宽度在路肩坡度和路肩路基交叉处进行计算。然后再计算点、连接和造型。
布局模式操作
在布局模式中，此部件显示组成路肩的连接。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | Hinge, TopInsidePCode, Top | 点代码内部顶部 |
| P2 | BottomInsidePCode | 点代码内部底部 |
| P3 | Daylight_Sub, OutsidePCode, Top | 边坡路基、外侧点代码 |
| L1 | DepthLinkCode | 深度连接代码 |
| L2 | Top, TopLinkCode | 顶部连接代码 |
| L3 | Datum, BottomLinkCode | 底部连接代码 |
| S1 | MaterialCode | 材质代码 |

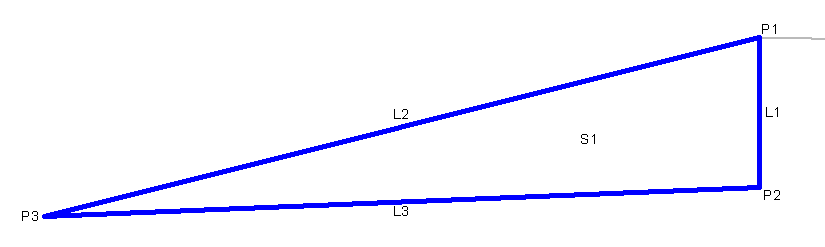

编码图
