ConditionalHorizontalTarget2

ConditionalHorizontalTarget2 部件可根据是否在道路桩号上找到偏移目标，自动将各种部件（例如加宽区域、路缘和边沟、沟渠或边坡）应用于装配。

ConditionalHorizontalTarget2 不同于 ConditionalHorizontalTarget，前者在方向上具有附加参数，用于搜索目标和最小距离以查找偏移目标。

ConditionalHorizontalTarget2 部件为条件部件，是一种特殊类型的部件。条件部件会在存在用户指定的特定条件时自动向装配添加指定的部件。

例如，如果装配包含 ConditionalHorizontalTarget2，则 AutoCAD Civil 3D 将分析桩号以确定指定距离内是否存在偏移目标。偏移从当前道路基准线或部件附着点设置。可自动向装配添加不同类型的部件，具体取决于 ConditionalHorizontalTarget2 部件参数。

可以向装配添加一个或多个 ConditionalHorizontalTarget2 部件以创建简单或复杂的条件行为。例如，您可以向模型添加一组多段线，以显示人行道的位置。由于直线终止于行车道与人行道的交叉处，因此条件部件根据人行道直线的显示位置添加和删除人行道。条件部件消除了在不需要人行道的道路中应用其他装配的需要。

使用 ConditionalHorizontalTarget2 部件创建装配时，“装配特性”对话框的“构造”选项卡中显示的装配构造指明了处理部件的顺序。

使用 ConditionalHorizontalTarget2 部件时，请务必注意以下几点：

附着

此部件可附着到任意部件或装配附着点。后续部件可附着到 ConditionalHorizontalTarget2 部件的终点。

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数

描述

类型

默认值

侧 指定要将部件放置在哪一侧。 左/右 右
布局宽度 指定绘制用于在布局模式下表示此部件的线的长度。将此参数与“布局坡率”参数配合使用，可以定位 ConditionalHorizontalTarget2 部件以及附着到该部件的部件，但不会显示在道路模型中或对道路模型有任何影响。 正数

12.0 英尺

3.6 米

布局坡率 指定绘制用于在布局模式下表示此部件的线的坡率。将此参数与“布局宽度”参数配合使用，可以定位 ConditionalHorizontalTarget2 部件以及附着到该部件的部件，但不会显示在道路模型中或对道路模型有任何影响。 数字

1:1（已找到）

-1:1（未找到）

情况 指定适用于此部件的条件。如果在最大距离内找到偏移目标，则会处理“已找到”条件。如果未设置偏移目标或未在最大距离内的桩号处找到偏移目标，则处理“未找到”条件。 已找到/未找到 已找到
最大距离 指定部件在其中查找偏移目标的最大宽度。如果未在指定的距离内找到偏移，则处理“未找到”条件。 正数

9999 英尺

9999 米

最小距离 指定部件在其中查找偏移目标的最小宽度。如果在指定的距离内找到偏移，则处理“未找到”条件。 正数

0 英尺

0 米

搜索方向 指定在哪个方向搜索目标。 外部/内部/两个方向 两个方向
搜索原点 指定从基准路线还是从部件的附着点计算距离值。 基准线/附着点 基线

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。

参数

描述

状态

偏移 路线、要素线、测量地物或多段线。如果在桩号处找到指定的偏移目标，则会处理“已找到”条件。 可选（如果未设置，条件将返回“未找到”）

运行时逻辑指定

无。

输出参数

无。

行为

请参见上述描述。

布局模式操作

在布局模式下，此部件使用“布局宽度”和“布局坡率”输入参数值绘制线。此线表示装配中应用 ConditionalHorizontalTarget2 部件的位置。

点、连接和造型代码

与大多数其他部件不同，ConditionalHorizontalTarget2 部件不会在建模模式下创建任何点、连接或造型。

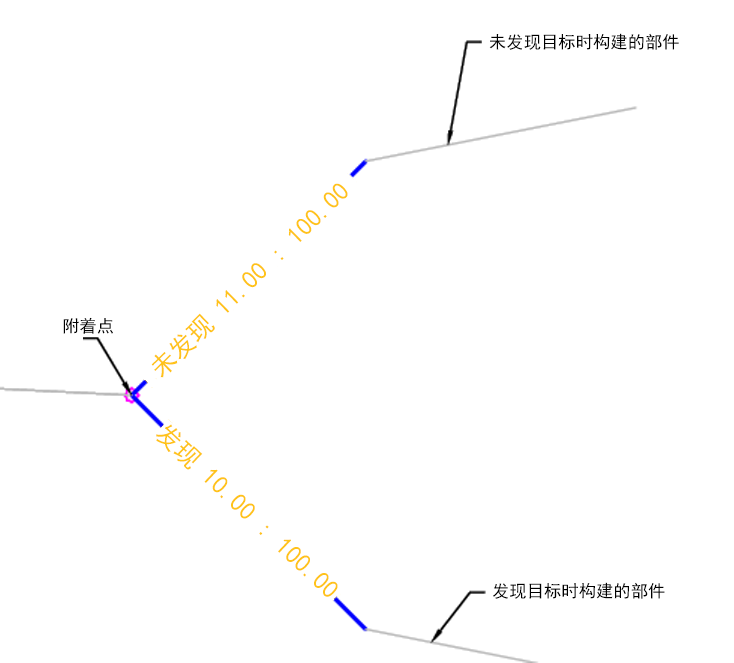

编码图

下面的编码图显示了在布局模式下创建的点和连接。在建模模式下，不会为此部件创建任何点、连接或造型代码。
