CurbAndGutterCurbRamp

CurbAndGutterCurbRamp 部件可以插入带有底基层的标准造型混凝土路缘和边沟连接,以便按纵断面调整路缘高度以允许建模路缘斜坡。用户定义的输入参数控制着造型的标注。

附着

附着点位于边沟、流线或路缘后部的排水沟边坡顶点。

输入参数

注: 除非另有说明,否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度,否则所有坡度均为“水平宽度比垂直高度”格式(例如,4:1)。

参数

描述

类型

默认值

指定要将部件放置在哪一侧 左/右
插入点 指定路缘和边沟插入点位于边沟边缘、流线还是路缘的后部 GutterEdge/CurbBack/Flowline 流线
边沟坡度方法 指定边沟坡度输入的方式 OutsideLaneSlope/InsideLaneSlope/FixedSlope/UseDepth FixedSlope
边沟坡度 指定固定的边沟坡度 数值 -2.00%
边沟坡度方向 指定边沟坡度是远离路拱,还是朝向路拱 远离路拱/朝向路拱 远离路拱
底基层深度 底基层在排水沟边坡顶点处的深度。如果没有底基层,请使用零。 正数

0.5 英尺

0.15 米

底基层延伸 底基层超出路缘后部的距离。使用零将在路缘后部处终止底基层。 正数

1 英尺

0.30 米

底基坡度方法 指定是使用底基层的外侧车道超高坡度,还是设置一个数字百分比坡度值 外侧车道坡度/内侧车道坡度/固定坡度 外侧车道坡度
底基层百分比坡度 底基层的百分比坡度。如果“使用超高”设置为 True,则不使用此参数。 正数 6%
标注 A 边沟在排水沟边坡顶点处的深度 非零正数

7 英寸

0.18 米

标注 B 从排水沟边坡顶点到边沟流线的宽度 非零正数

30 英寸

0.75 米

标注 C 从排水沟边坡顶点到边沟流线的深度 非零正数

1 英寸

0.025 米

标注 D 从边沟流线到路缘顶部的路缘高度 非零正数

6 英寸

0.15 米

标注 E 从边沟流线到路缘后部的宽度 非零正数

8 英寸

0.20 米

标注 F 路缘顶部的宽度 非零正数

6 英寸

0.15 米

标注 G 路缘后部的高度 非零正数

13 英寸

0.33 米

路缘斜坡公差 设置路缘斜坡目标被视为找到的自路线的距离。超过距离的任何内容都将被视为未找到。 正数

75 英尺

22 米

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息,请参见指定道路目标

参数

描述

状态

边沟宽度 可用于替代边沟宽度。以下对象类型可用作用于指定宽度的目标:路线、多段线、要素线或测量地物。 可选
止口高程 可用于替代边沟坡度,并将路缘止口高程连接到纵断面高程。以下对象类型可用作用于指定高程的目标:纵断面、三维多段线、要素线或测量地物。 可选
路缘顶部目标 可用于替代路缘顶部高程,并将路缘顶部高程连接到纵断面高程。以下对象类型可用作用于指定高程的目标:纵断面、三维多段线、要素线或测量地物。 可选

运行时逻辑指定

无。

输出参数

无。

行为

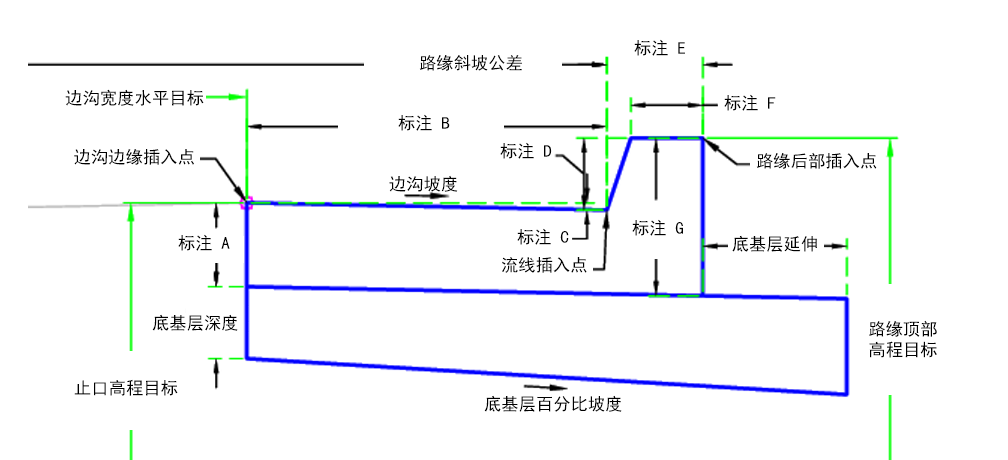

将基于输入参数“标注 A”到“标注 F”的标注插入路缘和边沟连接。所有标注都必须为非零的正值。如果给定非零的“底基层深度”,那么底基层将被插入到路缘后部,并延伸至“底基层延伸”宽度。底基层接近于路缘后部的底部,如图所示。

如果插入点不是路缘后部,则按路缘顶部目标调整路缘高度。调整的幅度不能超过路缘顶部高度或将路缘面减少至小于零。如果超出路缘顶部高程,则构建路缘的完整面。如果路缘顶部高程小于零,则使用零值。

如果插入点不是 GutterEdge,则存在边沟边缘目标时,调整边沟宽度和坡度。边沟坡度和高程目标可能需要为非标准,以满足无障碍要求。

此部件用于生成路缘和边沟的造型,附着点位于 (a) 边沟(或止口)的内侧边缘,(b) 路缘后部或 (c) 流线。路缘面被指定一个较小的固定宽度,使路缘面为非垂直面。

布局模式操作

在布局模式中,此部件将基于给定的输入参数来显示路缘和边沟组件。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型

代码

描述

P1 Flange 边沟的排水沟边坡顶点
P2 Flowline_Gutter 边沟流线点
P3 TopCurb 路缘顶部
P4 BackCurb 路缘后部
L1 - L3 Top, Curb 路缘和边沟上的完工坡面
L9 SubBase, Datum
S1 Curb 路缘和边沟的混凝土区域
S2 SubBase

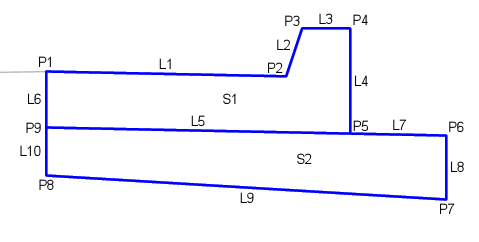

编码图
