Dual_RailPlatform 部件包含用于双轨道平台的公共层，如陡壁、混凝土底座、人行道、沙层、基础等等。

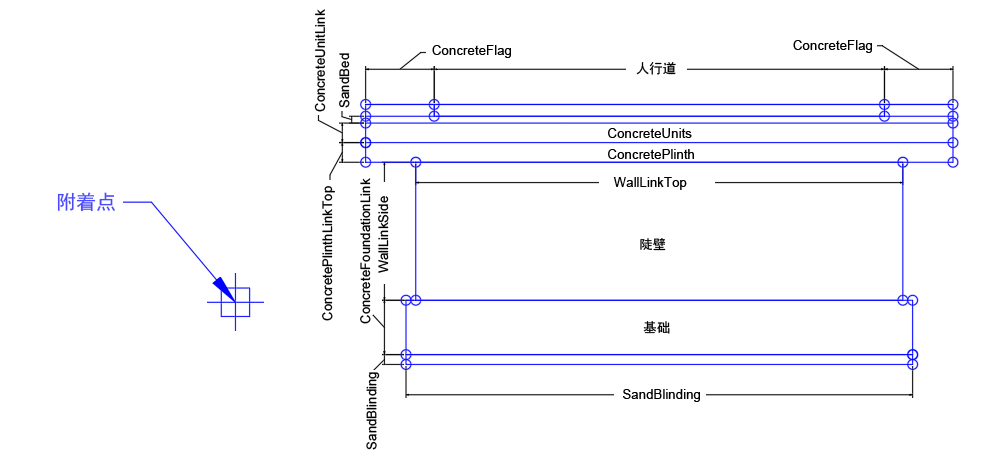

附着
输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| BackEdge 代码 | 指定要指定给平台后部边缘要素线连接的代码 | 以逗号分隔的字符串 | BackEdge |
| 侧 | 指定要将部件放置在哪一侧。 | 左/右 | 右 |
| 陡壁连接代码 | 要指定给陡壁连接的代码列表 | 以逗号分隔的字符串 | Wall |
| 混凝土底座高度 | 陡壁上方混凝土底座的高度 | 正数 |
0.2 英尺 0.06 米 |
| 混凝土底座连接代码 | 要指定给混凝土底座连接的代码列表 | 以逗号分隔的字符串 | 混凝土底座 |
| 混凝土底座造型代码 | 要指定给混凝土底座造型的代码列表 | 以逗号分隔的字符串 | 混凝土底座 |
| 混凝土单元高度 | 混凝土底座上方混凝土单元的高度 | 正数 |
0.2 英尺 0.06 米 |
| 混凝土标志连接代码 | 要指定给混凝土标志连接的代码列表 | 以逗号分隔的字符串 | 混凝土标志 |
| 混凝土单元造型代码 | 要指定给混凝土单元造型的代码列表 | 以逗号分隔的字符串 | 混凝土单元 |
| 混凝土标志造型代码 | 要指定给混凝土标志造型的代码列表 | 以逗号分隔的字符串 | 混凝土标志 |
| 混凝土标志高度 | 高于混凝土单元的混凝土标志的高度 | 正数 |
0.12 英尺 0.04 米 |
| 混凝土标志宽度 | 高于混凝土单元的混凝土标志的宽度 | 正数 |
0.7 英尺 0.21 米 |
| 混凝土单元连接代码 | 要指定给混凝土单元连接的代码列表 | 以逗号分隔的字符串 | 混凝土单元 |
| 沙层深度 | 混凝土单元和混凝土标志之间的沙子深度 | 正数 |
0.07 英尺 0.02 米 |
| 沙层造型代码 | 要指定给沙层造型的代码列表 | 以逗号分隔的字符串 | 沙 |
| 陡壁造型代码 | 要指定给陡壁造型的代码列表 | 以逗号分隔的字符串 | 陡壁 |
| 沙层连接代码 | 要指定给沙层连接的代码列表 | 以逗号分隔的字符串 | 沙 |
| 混凝土底座造型代码 | 要指定给混凝土底座造型的代码列表 | 以逗号分隔的字符串 | 混凝土底座 |
| 人行道造型代码 | 要指定给人行道造型的代码列表 | 以逗号分隔的字符串 | 人行道 |
| 基础偏移 | 从混凝土陡壁到基础的距离 | 数字 |
0.1 英尺 0.03 米 |
| 基础深度 | 铁路站台的深度 | 正数 |
0.556 英尺 0.17 米 |
| 基础造型代码 | 要指定给基础造型的代码列表 | 以逗号分隔的字符串 | 基础 |
| 悬垂 | 铁路站台距两侧混凝土陡壁的距离 | 数字 |
0.512 英尺 0.156 米 |
| 基础连接代码 | 要指定给基础连接的代码列表 | 以逗号分隔的字符串 | 基础 |
| 基础基准高度 | 基础底部的高度。 | 正数 |
1.05 英尺 0.32 米 |
| 基础后部宽度 | 基础后部的宽度 | 正数 |
1.65 英尺 0.5 米 |
| 人行道连接代码 | 要指定给人行道连接的代码列表 | 以逗号分隔的字符串 | 人行道 |
| 沙垫层深度 | 铁路站台下方沙垫层的深度 | 正数 |
0.1 英尺 0.03 米 |
| 沙垫层造型代码 | 要指定给沙垫层造型的代码列表 | 以逗号分隔的字符串 | 沙垫层 |
| 侧 | 指定要将部件放置在哪一侧。 | 左/右 | 右 |
| 主要中心线的二级轨道中心线高程 | 如果未设置目标，该值将设置与主要轨道中心线相关的二级轨道中心线的高程。 | 数字 |
0 英尺 0 米 |
| 自主要轨道中心线的二级轨道中心线偏移 | 从主要轨道中心线到二级轨道中心线的距离。 | 数字 |
10 英尺 3.048 米 |
| 平台边缘要素线代码 | 要指定给平台边缘要素线连接的代码列表 | 以逗号分隔的字符串 | PlatformEdge |
| 轨道左侧顶部上方的平台高度 | 调整轨道顶部上方平台的高程（部件的原点） | 数字 |
2 英尺 0.6096 米 |
| 轨道右侧顶部上方的平台高度 | 调整轨道顶部上方平台的高程（部件的原点） | 数字 |
2 英尺 0.6096 米 |
目标参数
| 参数 | 描述 | 状态 |
|---|---|---|
| PlatformLeftEdgeOffset | 自主要轨道中心线的站台偏移 | 可选 |
| SecondaryRailCLElev | 二级轨道高程 | 可选 |
| PlatformRightEdgeOffset | 自二级轨道中心线的站台偏移 | 可选 |
| SecondaryRailCL | 自主要轨道的二级轨道偏移 | 可选 |
| PlatformLeftElevation | 轨道上方的站台左侧高度 | 可选 |
| PlatformRightElevation | 轨道上方的站台右侧高度 | 可选 |
运行时逻辑指定
无。
输出参数
无。
行为
该部件提供在两个不同轨道路线之间连接的可变宽度的轨道平台以及可变坡度的纵断面。将平台部件插入点放置在路线中线和主要轨道的纵断面上，并通过设置输入参数和上面列出的二级轨道目标参数来调整行为。提供其他目标参数以控制平台偏移和高程，从而变更平台输入参数。
布局模式操作
在布局模式中，此部件绘制双线铁路站台。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | WallBottomLeft | 陡壁左底部 |
| P2 | WallTopLeft | 陡壁左顶部 |
| P3 | WallTopRight | 陡壁右顶部 |
| P4 | WallBottomRight | 陡壁右底部 |
| P5 | PlinthBottomLeft | 底座左底部 |
| P6 | PlinthTopLeft | 基柱左顶部 |
| P7 | PlinthTopRight | 底座右顶部 |
| P8 | ConcreteUnitsTopLeft | 混凝土单元左顶部 |
| P9 | ConcreteUnitsTopRight | 混凝土单元右顶部 |
| P10 | SandBedTopLeft | 沙层左顶部 |
| P11 | SandBedTopRight | 沙层右顶部 |
| P12 - P13 | PlatformEdge | 平台边缘 |
| P14 | PlatformEdgeBottom | 平台边缘底部 |
| P15 | 顶部，FootwayRightEdge | 人行道右边缘 |
| P16 | FoundationRightEdge | 基础右边缘 |
| P17 | FoundationBottomRight | 基础有底部 |
| P18 | FoundationBottomLeft | 基础左底部 |
| P19 | FoundationEdgeLeft | 基础左边缘 |
| P20 | PlinthBottomRight | 底座右底部 |
| P21 | SandBlindingRightTop | 沙垫层右顶部 |
| P22 | SandBlindingRightBottom | 沙垫层右底部 |
| P23 | SandBlindingLeftBottom | 沙垫层左底部 |
| P24 | FoundationBackTopLeft | 基础左后顶部 |
| P25 | FoundationBackTopRight | 基础右后顶部 |
| L1 | 陡壁连接侧面 | 陡壁连接侧面 |
| L2 | 陡壁连接顶部 | 陡壁连接顶部 |
| L3 | 陡壁连接侧面 | 陡壁连接侧面 |
| L4 | WallLinkBottom | 陡壁连接底部 |
| L5 | ConcretePlinthLink | 混凝土底座链接 |
| L6 | 混凝土底座连接顶部 | 混凝土底座链接顶部 |
| L7 | ConcretePlinthLink | 混凝土底座链接 |
| L8 | ConcretePlinthLinkBottom | 混凝土底座连接底部 |
| L9 | 混凝土单元连接 | 混凝土单元连接 |
| L10 | ConcreteUnitLinkTop | 混凝土单元链接顶部 |
| L11 | 混凝土单元连接 | 混凝土单元连接 |
| L12 | ConcreteUnitLinkBottom | 混凝土单元连接底部 |
| L13 | SandBedBottomLeft | 沙层左底部 |
| L14 | SandBedLinkTop | 沙层连接顶部 |
| L15 | SandBedBottomRight | 沙层右底部 |
| L16 | SandBedLinkBottom | 沙层连接底部 |
| L17 | ConcreteFlagLink | 混凝土标志链接 |
| L18 | ConcreteFlagLink, Top | 混凝土标志链接，顶部 |
| L19 - L20 | ConcreteFlagLink | 混凝土标志链接 |
| L21 | 人行道，顶部 | 人行道 |
| L22 | FootwayLink | 人行道连接 |
| L23 | FootwayLinkBottom | 人行道连接底部 |
| L24 | FootwayLink | 人行道连接 |
| L25 - L28 | 基础连接 | 基础连接 |
| L29 | SandBlindingTop | 沙垫层顶部 |
| L30、L32 | 沙垫层 | 沙垫层 |
| L31 | 沙垫层底部 | 沙垫层底部 |
| L33、L35 | 基础后部 | 基础后部 |
| L34 | 基础后顶部 | 基础后顶部 |
| L36 | FoundationBackBottom | 基础后底部 |
| S1 | Wall | 陡壁 |
| S2 | 混凝土底座 | 混凝土底座 |
| S3 | 混凝土单元 | 混凝土单元 |
| S4 | 沙层 | 沙层 |
| S5 | 混凝土标志 | 混凝土标志 |
| S6 | 人行道 | 人行道 |
| S7 | 基础 | 基础 |
| S8 | 沙垫层 | 沙垫层 |

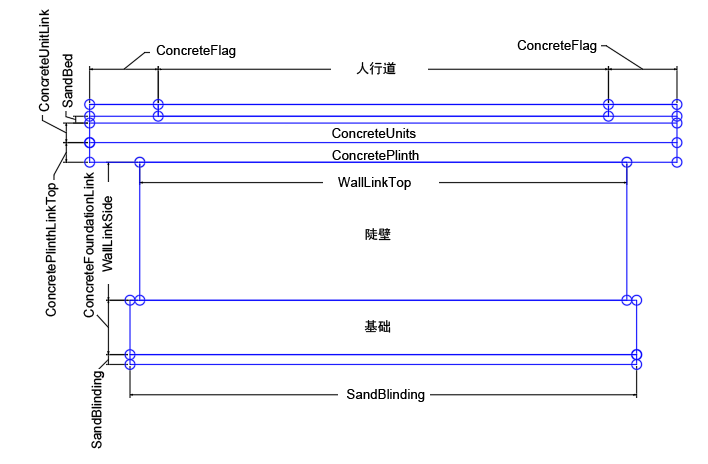

编码图
