VegetatedSwale 部件可以创建植被洼地以处理雨水。
附着
附着点位于植被洼地的中间顶部。

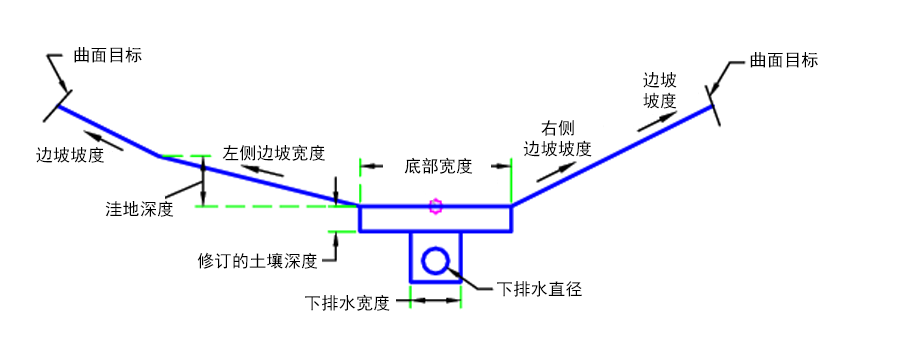

输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧 | 左/右 | 右 |
| 底部宽度 | 洼地底部宽度 | 正数 | 3 |
| 包括修订的土壤 | 在洼地下包含修订的土壤 | 是/否 | 是 |
| 边坡坡度 | 边坡坡度 | 正数 | 2 ( : 1 ) |
| 修订的土壤深度 | 修订的土壤的深度 | 正数 |
0.5 英尺 0.15 米 |
| 下排水直径 | 下排水的直径 | 正数 |
0.5 英尺 0.15 米 |
| 下排水深度 | 下排水的深度 | 正数 |
1 英尺 0.30 米 |
| 下排水宽度 | 下排水的宽度 | 正数 |
1 英尺 0.30 米 |
| 包括下排水 | 包括下排水 | 是/否 | 是 |
| 洼地深度 | 洼地的深度 | 正数 |
1 英尺 0.30 米 |
| 左侧边坡坡度 | 左侧的边坡坡度 | 正数 | 4 ( : 1 ) |
| 右侧边坡坡度 | 右侧的边坡坡度 | 正数 | 2 ( : 1 ) |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。
|
参数 |
描述 |
状态 |
|---|---|---|
| Surface Target | 边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。 | 可选 |
运行时逻辑指定
无。
输出参数
无。
行为
从附着点处开始，使用输入参数构建洼地。如果设置了曲面目标，则查找边坡曲面（仅限挖方情况）。如果“包括下排水”设置为“是”，则会构建下排水。
布局模式操作
在布局模式下，将构建植被洼地。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | 流线 | 植被洼地的流线 |
| P2、P3 | 洼地 | 洼地的边缘 |
| P4, P5 | 铰接 | |
| P6、P7 | Daylight、Daylight_Cut | |
| P10-P13 | 下排水 | |
| P14 | Pipe_Invert | 下排水管道的管道内底 |
| L1 - L4 | Swale、Top | 洼地顶部 |
| L5、L6 | Daylight、Daylight_Cut | |
| L9 | AmendedSoil、Datum | 已修订土壤的底部 |
| L14 | Underdrain、Datum | 下排水的底部 |
| S1 | AmendedSoil | |
| S2 | 下排水 |

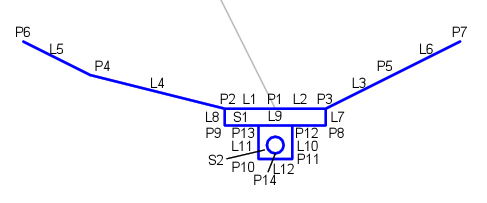

编码图
