ShoulderBacking 部件可以插入连接和造型，以创建表示路肩背衬的造型。
附着

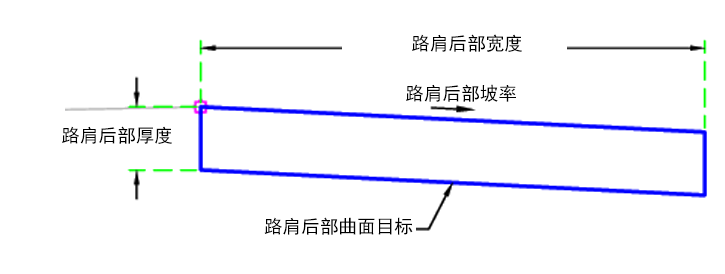

附着点位于路肩背衬的内侧边缘。此组件可以附着到左侧，也可以附着到右侧。
输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧 | 左/右 | 右 |
| 路肩后部宽度 | 路肩背衬宽度 | 正数 |
2 英尺 0.6 米 |
| 路肩背衬的坡率 | 路肩背衬的坡率 | 数字 | -5% |
| 路肩背衬的厚度 | 路肩背衬的厚度 | 正数 |
0.25 英尺 0.08 米 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见指定道路目标。
|
参数 |
描述 |
状态 |
|---|---|---|
| 路肩背衬曲面 | 边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。 | 可选 |
运行时逻辑指定
无。
输出参数
无。
行为
初始点设置在附着点处。初始路肩背衬侧面和顶部通过输入参数构造。系统将根据目标曲面检查底部内侧和外侧点高程，以确定该点处于挖方条件还是填方条件。如果同时在两种条件下，则在顶部连接的匹配坡率处创建底部连接。
如果在填方条件下，则路肩背衬底部将延伸到曲面目标。
布局模式操作
在布局模式下，此部件使用输入参数绘制路肩背衬。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1, P2 | 背衬 | 路肩背衬 |
| P3、P4 | Backing_Sub | 路肩背面的底部 |
| L1 | Top、Backing | 路肩顶部背衬 |
| L3 | Datum | 路肩背面的底部 |
| S1 | 背衬 | 路肩背衬区域 |

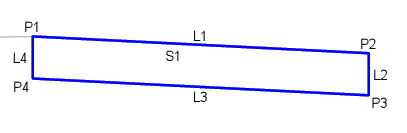

编码图
