ValleyGutter

ValleyGutter 部件是一个混凝土拱形凹陷边沟。可以选择预定义几何图形来定义宽度和曲率。

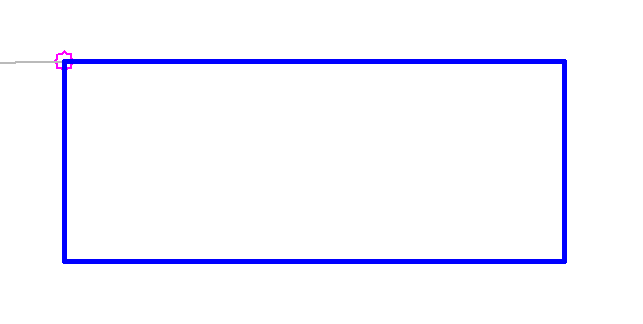

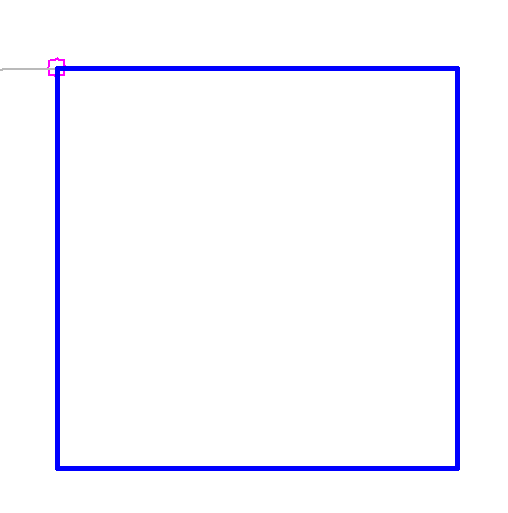

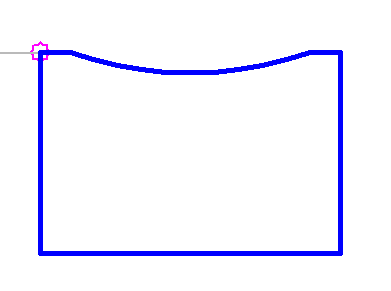

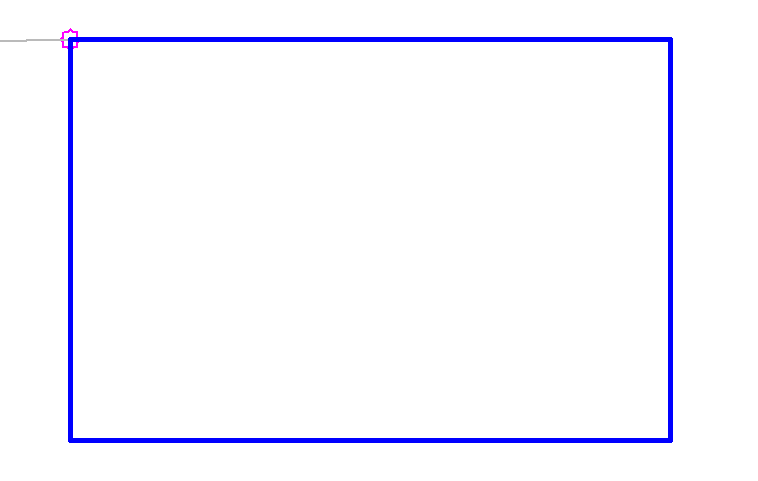

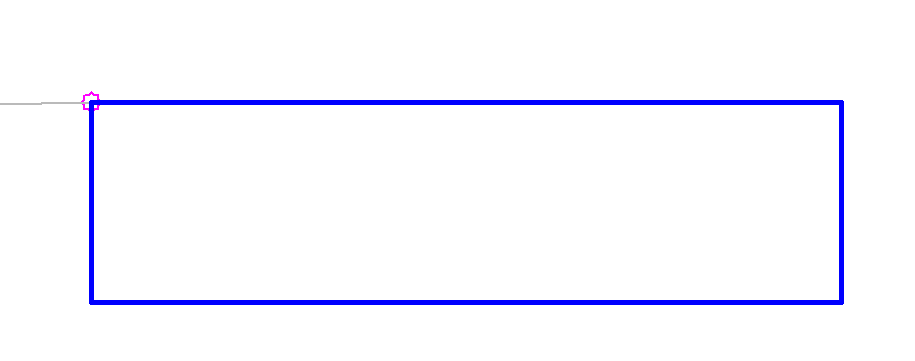

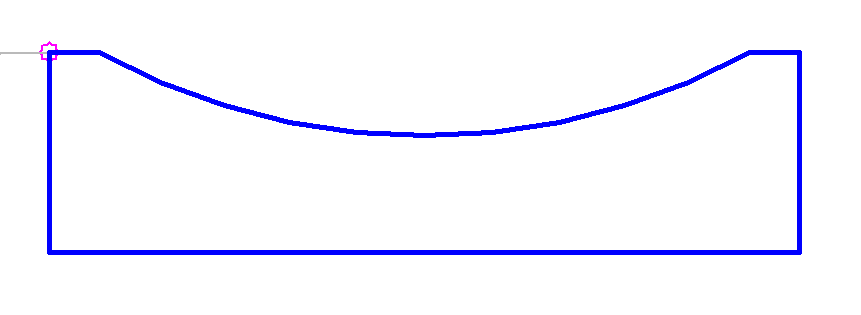

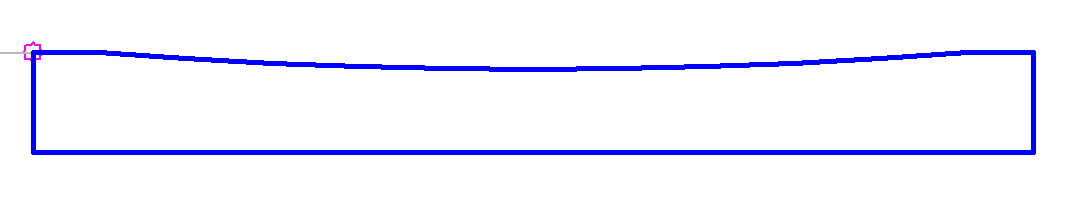

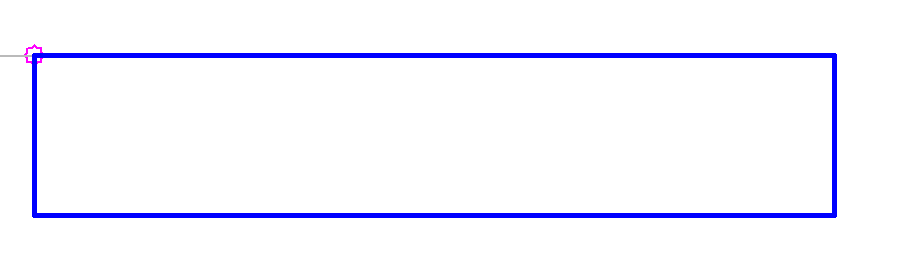

案例 IIA1：

案例 IIB1：

案例 IIC1：

案例 IID1：

案例 IIE1：

案例 IIA2：

案例 IIB2：

案例 IIE2：

案例 IID2：

附着

附着点位于凹陷边沟的内侧点。

输入参数

注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧。	左/右	右
基准连接代码	要指定给构造连接的代码列表。	以逗号分隔的字符串	构造
顶部连接代码	要指定给顶部连接的代码列表。	以逗号分隔的字符串	Top
造型代码	要为此部件所构成的造型（如果有）指定的造型代码的列表。	以逗号分隔的字符串	标注栏
标注栏类型	指定凹陷边沟的造型。	IIA1, IIB1, IIC1, IID1, IIE1, IIA2, IIB2, IIE2, IID2	IIA2

目标参数

无。

运行时逻辑指定

无。

输出参数

无。

行为

此部件将插入一个输入参数指定的凹陷边沟造型。所有标注都在子部件内设置。

布局模式操作

在布局模式中，此部件显示组成选定凹陷边沟类型的连接。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	Top, Hinge
P2, P3, P8, P9	Datum
P4 - P7, P10	Top
L1, L3, L8, L10	Concrete, Datum
L2, L9	Datum
L4, L5, L11	Top
S1、S2	ValleyGutter

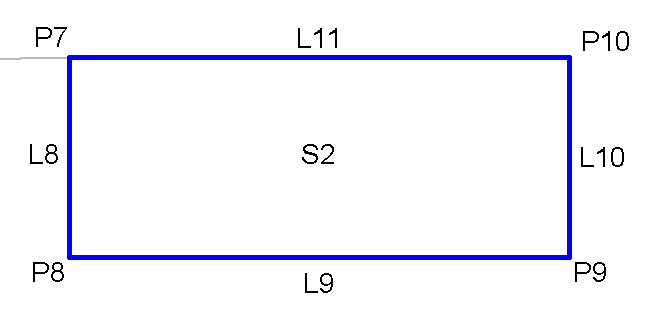

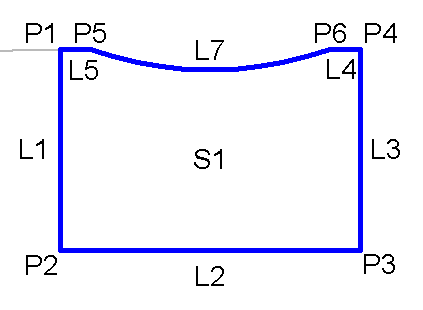

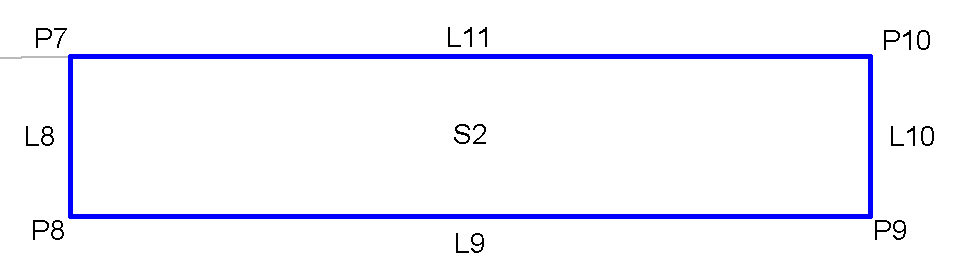

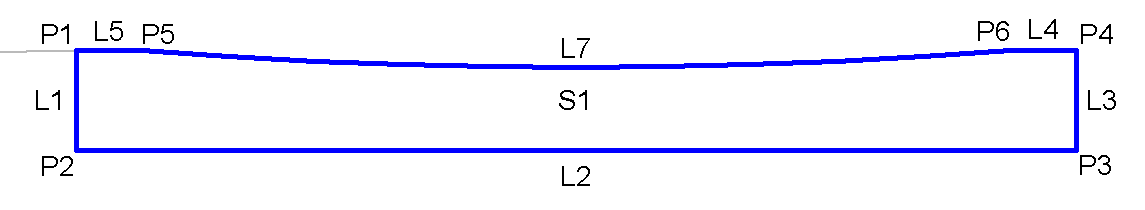

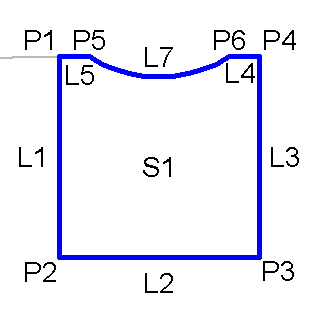

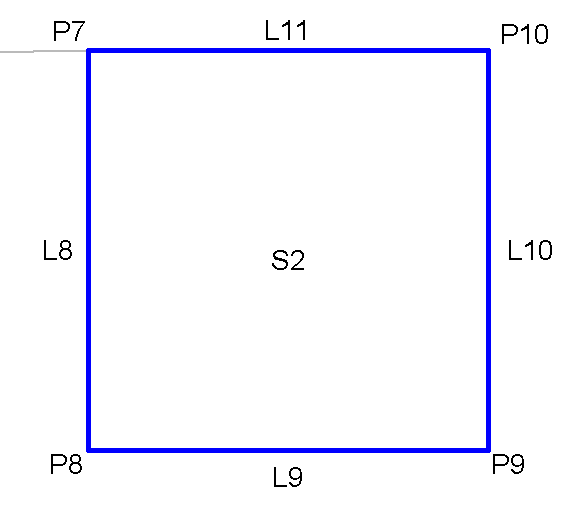

编码图

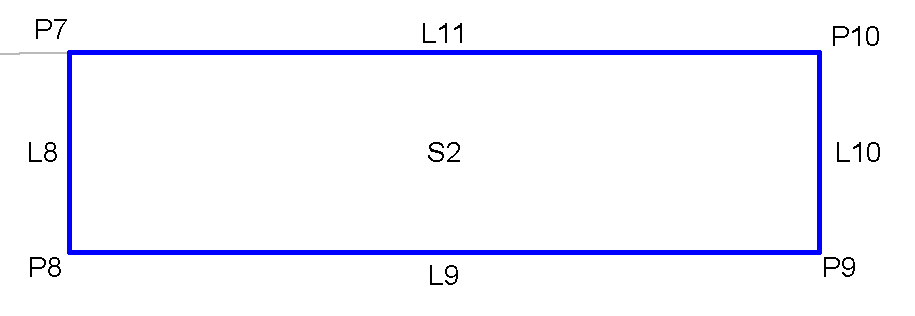

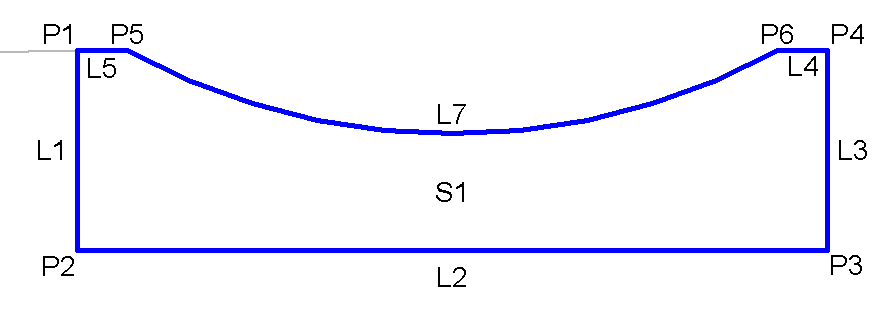

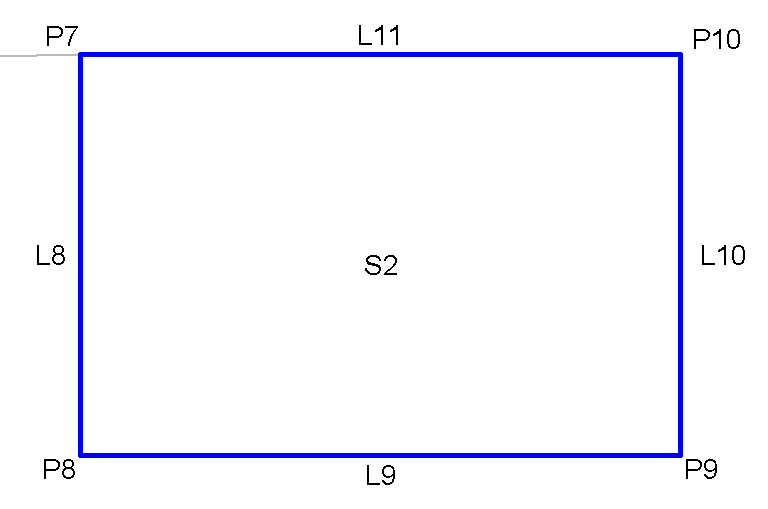

案例 IIA1：

案例 IIB1：

案例 IIC1：

案例 IID1：

案例 IIE1：

案例 IIA2：

案例 IIB2：

案例 IIE2：

案例 IID2：
