EvenSlopeDitch 部件用于创建可以添加到装配左侧或右侧的沟渠。
附着
附着点位于第一个连接的内侧边缘上。

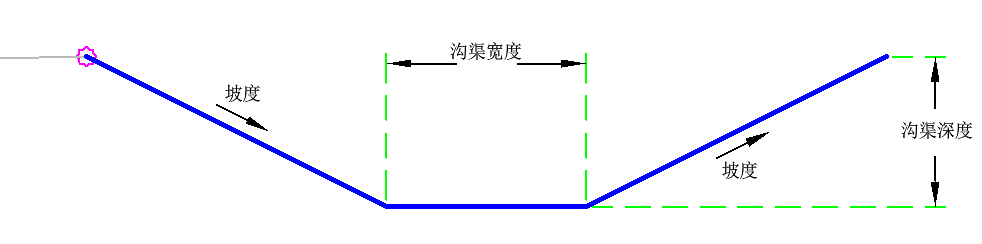

输入参数
注： 除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
|
侧 |
指定要将部件放置在哪一侧。 | 左/右 |
右 |
|
沟渠深度 |
附着点沟渠的底部到前坡连接底部的深度。 | 正数 |
3 英尺 1 米 |
|
坡度 |
沟渠侧边的坡度。 | 正数 |
2 (:1) |
|
沟渠宽度 |
沟渠宽度。 | 正数 |
2 英尺 0.6 米 |
目标参数
无。
运行时逻辑指定
无。
输出参数
无。
行为
此部件使用输入参数构建沟渠的造型。
布局模式操作
在布局模式中，此部件显示使用输入参数组成路肩的连接。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
| P1 | Hinge, Top | 铰点 |
| P2 | Ditch_In, Bottom_Ditch | 沟渠底部内部 |
| P3 | Ditch_Out, Bottom_Ditch | 沟渠底部外部 |
| P4 | Hinge | |
| L1 | Top, Datum, Ditch, Foreslope, Slopes | 前坡 |
| L2 | Top, Datum, Ditch | 底部沟渠 |
| L3 | Top, Datum, Ditch, Backslope | 后坡 |

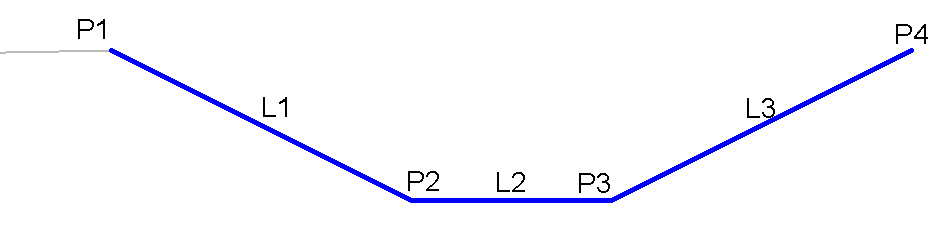

编码图
