练习 1：创建装配

在本练习中，您将使用 Autodesk Civil 3D 附带的某些部件，为基本拱形路面创建装配，包括行车道、路缘、边沟、人行道和现有曲面的坡度。

注：

生成的道路装配将用于在“创建基础道路”教程中创建道路模型。

创建装配基准线

1. 打开 Assembly-1a.dwg（位于教程图形文件夹中）。
2. 单击“常用”选项卡 “创建设计”面板 “装配”下拉式菜单 “创建装配” 查找。
3. 在“创建装配”对话框中，为“名称”输入“主要道路全横断面”。单击“确定”。
4. 在命令行中显示“指定装配基准线位置”提示时，在纵断面图下面的矩形中单击。

   视口将缩放到装配基准线，如下所示：

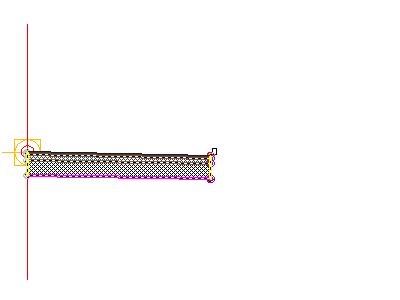

添加车道部件

1. 如果未显示包含部件的“工具选项板”，请单击“常用”选项卡 “选项板”面板 “工具选项板 查找”。
2. 在工具选项板中，在“工具选项板”控制栏上单击鼠标右键。单击“Civil 公制部件”。
3. 单击“车道”选项卡。
4. 单击 LaneSuperelevationAOR。
5. 在“特性”选项板中的“高级”下，指定以下参数：
   • 侧：右
   • 宽度：3.5
   • 潜在轴：无
6. 在图形中，单击装配基准线上的标记点。

   现在，右车道部件附着到装配基准线。

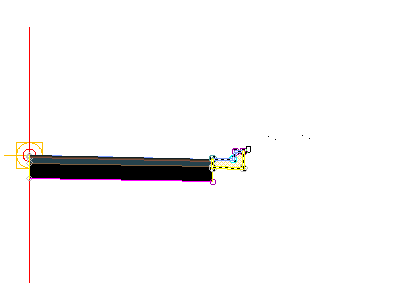

添加路缘部件

1. 在“工具选项板”窗口中的“路缘”选项卡上，单击 “城市道路的常规路缘和边沟”。
2. 在图形中，单击行车道右上边缘处的标记点。

   注：

   如果您将该部件附着到错误标记，您可以将其移动到正确的位置。按 Esc 键退出部件放置模式。选择要移动的部件。选定该部件后，将显示蓝色夹点。选择该夹点，然后单击正确的标记点。

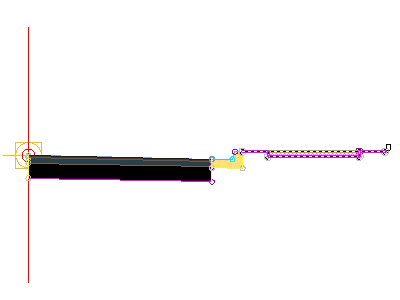

添加人行道部件

1. 在“工具选项板”窗口中的“基本”选项卡上，单击 “基本人行道”。
2. 在“特性”选项板中的“高级”下，指定以下参数：
   • 侧：右
   • 宽度：1.5
   • 缓冲宽度 1：0.5
   • 缓冲宽度 2：0.5
3. 在图形中，单击路缘后面顶部的标记点。

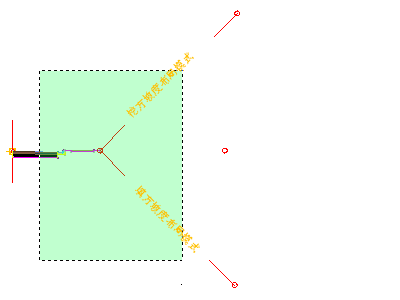

添加边坡部件

1. 在“工具选项板”窗口中的“基本”选项卡上，单击 “基本边坡挖方沟渠”。
2. 在“特性”选项板中的“高级”下，指定以下参数：
   • 侧：右
   • 挖方坡度：2.000:1
   • 填方坡度：4.000:1
3. 在图形中，单击人行道部件外侧边缘的标记点。

4. 按 Esc 键。

   此操作将结束部件放置命令。

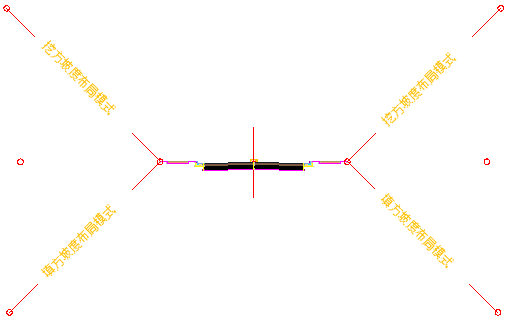

将部件镜像到基准线左侧

1. 在图形中，选择四个已添加的部件。

2. 单击鼠标右键。单击“镜像”。
3. 单击装配基准线上的标记点。

   部件将显示在装配标记的左侧。“镜像”命令可以创建选定部件的镜像映像。除“侧”参数以外的所有部件参数均将保留。


   注：

   镜像部件的参数不会动态连接。如果更改装配基准线某一侧上部件的参数值，此更改不会应用于另一侧。

要继续此教程，请转至练习 2：修改部件名称模板。
