练习 1：将图形附着为外部参照以进行注记

在本练习中，您会将若干图形附着到一个图形。通过附着图形，您可以在一个压缩图形中注记多个大型对象。

详细设置标签通常在设计过程的最后进行。在 Autodesk Civil 3D 2026 中，您无需在对象所在的图形中注记对象。可以创建一个包含对象图形的外部参照的图形。这一过程使您可以在保持标签动态更新的优势同时，将注记图形尺寸保持最小。

将图形附着为外部参照以进行注记

1. 使用 Windows 资源管理器，导航到教程图形文件夹。选择名称以“Labels-”开头的所有图形。单击“编辑”菜单 “复制”。
2. 导航到 My Civil 3D Tutorial Data 文件夹。单击“常用”选项卡 “剪贴板”面板 “粘贴”下拉式菜单 “粘贴” 查找。

   在稍后的练习中，您将修改某些外部参照图形。要进行修改，这些图形必须位于您对其具有写权限的位置。

3. 打开 Labels-1a.dwg，它在步骤 2 中被保存到 My Civil 3D Tutorial Data 文件夹中。
4. 在“工具空间”中的“浏览”选项卡上，展开“Labels-1a”图形。

   虽然图形窗口中显示了具有外部边界的曲面，但是请注意，“曲面”集合为空。“曲面”集合为空是因为组合曲面是外部参照。大量曲面数据存在于单独的图形中。

   提示：

   在具有多个曲面的大型项目中，每个曲面对象都应位于其自己的图形中。例如，原地面曲面应位于某个图形中，而其他图形包含该图形的数据参照。例如，建议的地面曲面应位于其自己的图形中，该图形具有对原地面曲面的数据参照。

5. 在命令行中，输入 XREF。

   在“外部参照”对话框中，请注意当前图形（“Labels-1a”）和包含曲面的外部参照图形（“Labels-Surface”）之间在尺寸上的区别。当曲面对象显示在当前图形中时，当前图形的尺寸只是曲面图形的一小部分。通过外部参照，您可以使用其他图形中的数据而不实际插入该数据。

6. 在“外部参照”选项板中，单击 旁边的箭头。单击“附着 DWG”。
   注：

   请注意，您还可以附着 Vault 中的图形。

7. 在“选择参照文件”对话框中，导航到 My Civil 3D Tutorial Data 文件夹。选择图形“Labels_Alignments.dwg”和“Labels_Parcels.dwg”。单击“打开”。
8. 在“外部参照”对话框中，请确保已选择以下设定：
   • 参照类型：附着

     该设定用于指定如果将当前图形作为外部参照附着到其他图形，则外部参照将与当前宿主图形（“Labels-1a.dwg”）一起保存。如果已选择“叠加”，则在将图形作为外部参照附着到其他图形时，将忽略位于该图形中的外部参照。

   • 路径类型：相对路径

     该设定用于指定如果将当前图形和参照图形移动到其他位置，丢失参照的可能性极小。

     提示：

     创建外部参照之前，请确保将参照图形与当前图形保存在相同目录中。

     重要：

     附着的外部参照必须具有以下设定。如果插入点、比例或旋转角度与当前图形不同，则 Autodesk Civil 3D 标签不会起作用。

   • 插入点、在屏幕上指定：已清除
   • 比例、在屏幕上指定：已清除
   • 比例、统一比例：已选定
   • 旋转、在屏幕上指定：已清除
9. 单击“确定”。

   路线和地块将显示在图形窗口中，并且它们所在的图形将在“外部参照”选项板中列出。关闭“外部参照”选项板。

   注： 在附着外部参照时，状态栏上可能会显示一条消息，指示有未协调图层。有关协调图层的详细信息，请参见关于接收新图层的通知。

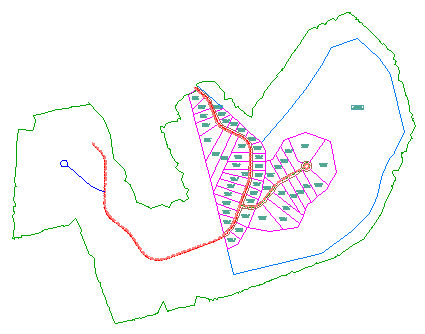

   包含多个外部参照图形的图形

要继续此教程，请转至练习 2：了解功能区上的注记工具。
