教程：设计简单纵断面

在本教程中，您将为路线创建简单的原地面和布局纵断面。

原地面纵断面是从曲面中提取的并显示沿平面路线的高程变化。布局纵断面是一种设计对象，显示了要构造的建议坡率和高程。纵断面显示在名为“纵断面图”的注释栅格上。

在纵断面图中显示原地面纵断面

1. 打开图形 Profile-1.dwg（位于教程图形文件夹中）。

   该图形包含一个原地面纵断面、一条表示道路中心线的路线和一条表示相交道路中心线的多段线。您将使用场地东北角的矩形作为导向来创建纵断面图。

2. 单击“常用”选项卡 “创建设计”面板 “纵断面”下拉式菜单 “创建曲面纵断面” 查找。
3. 在“从曲面创建纵断面”对话框中，单击“添加”。
   注：

   对于本课程，第一条街路线和 EG 曲面是仅有的可用选择，因此默认情况下已将其选中。

4. 单击“在纵断面图中绘制”。
5. 在“创建纵断面图”向导中，单击“创建纵断面图”。

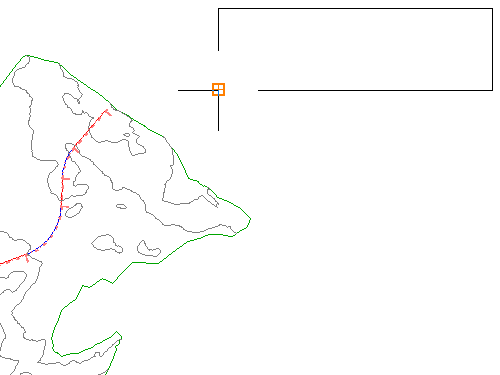

6. 在图形中，单击矩形占位符的左下角。

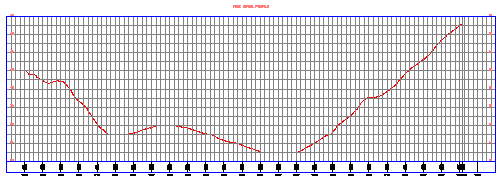

   将显示第一条街纵断面图，其中包含表示原地面曲面 (EG) 的虚线纵断面。左侧和右侧注释高程。底部注释桩号。



创建布局纵断面

1. 单击“常用”选项卡 “图层”面板 “图层”下拉式菜单。在 _PROF-ROAD-FGCL-PL 图层旁边，单击 。

   您将使用纵断面图中的圆作为导向来绘制布局纵断面。

2. 单击“常用”选项卡 “创建设计”面板 “纵断面”下拉式菜单 “纵断面创建工具” 查找。
3. 选择已创建的纵断面图。
4. 在“创建纵断面 - 新绘制”对话框中，指定以下参数：
   • 名称：设计坡面中心线 - 第一条街
   • 纵断面样式：设计纵断面
   • 纵断面标签集：完整标签集
   单击“确定”。

   将显示“纵断面布局工具”工具栏。通过此工具栏，您可以使用变坡点 (PVI) 或基于约束的切线和曲线图元来布置设计坡面纵断面。对于本练习，您将在指定点处创建变坡点。将在变坡点之间创建切线，并在每个变坡点处创建曲线。

5. 在“纵断面布局工具”工具栏中的“绘制切线”列表 中，选择“绘制曲线切线”。

   命令行将提示您指定起点。

   在选择起点之前，请验证是否已启用“对象捕捉”(OSNAP) 以及是否已选择“端点”模式和“圆心”模式。

6. 在状态栏的“对象捕捉” 上单击鼠标右键。单击“设定”。
7. 在“绘图设定”对话框中的“对象捕捉”选项卡上，单击“全部清除”，然后选择 “端点” 和 “圆心” 。单击“确定”。
8. 从左到右移动，单击圆中心点以放置变坡点。
9. 按 Enter 键完成布局纵断面。

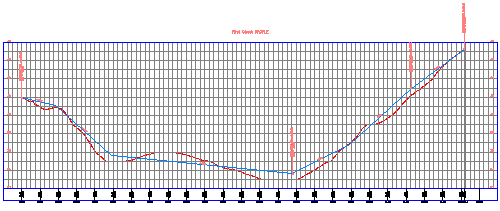

   蓝色的设计坡面中心线纵断面及其标签将在纵断面图中显示。

10. 关闭“纵断面布局工具”工具栏。
11. 单击“常用”选项卡 “图层”面板 “图层”下拉式菜单。在 PROF-ROAD-FGCL-PL 图层旁边，单击 。在图形中单击以退出“图层控制”列表。


要继续进行下一教程，请转至“使用曲面纵断面”。
