练习 1：将对象投影到横断面图

在本练习中，您将从平面图将多视图块和三维多段线投影至横断面图。

可以将多种 AutoCAD 对象和 Autodesk Civil 3D 对象投影到横断面图中。但是，线性对象，例如三维多段线和要素线，将表示为一个标记，以指示该对象在平面图中与采样线相交的的点位置。

将对象投影至多个横断面图

1. 打开 Section-Project-Objects.dwg（位于教程图形文件夹中）。

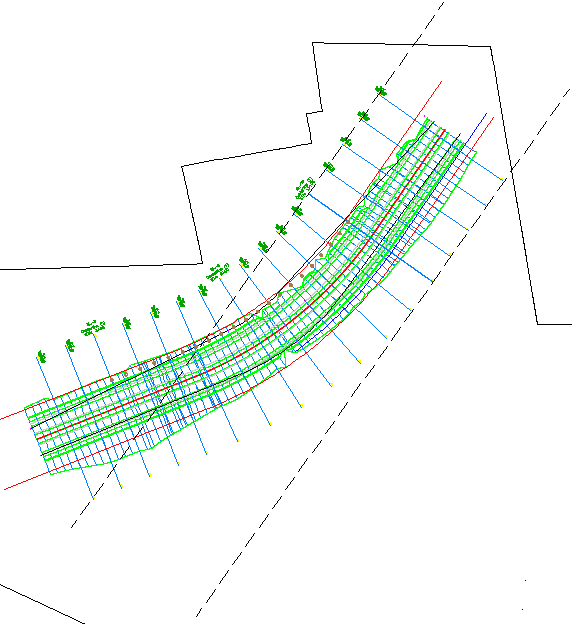

   将在图形中的两个视口中显示建议的道路和一系列横断面图。沿道路显示了多个其他对象：

   • 道路两侧的红色多段线表示道路红线。
   • 沿道路右侧的蓝色多段线表示围墙。
   • 表示电线杆的 AutoCAD 块沿道路的右侧显示。
   • 表示一排树的多视图块沿道路的左侧显示。
2. 单击“常用”选项卡 “纵断面图和横断面图”面板 “横断面图”下拉式菜单 “将对象投影至多个横断面图” 查找。
3. 在顶部视口中，选择某一张横断面图。

   将显示“将对象投影至多个横断面图”对话框。在“投影规则”下，您可以为要投影的非线性对象指定近似区域。

4. 在“投影规则”下，选择“按距离”。

   此选项指定位于投影采样线之前或之后指定距离的对象。

5. 为“以下项目之前的距离”和“以下项目之后的距离”输入 50。
6. 在表中的“名称”下，清除“块”和“三维多段线”之外的所有复选框。
7. 在“块”行中，指定以下参数：
   • 样式：无放大的投影
   • 高程选项：“曲面”“道路 - (1) 曲面 - (1)”
   • 标签样式：偏移和高程
8. 在“块”和“三维多段线”行中，指定以下参数：
   • 样式：无放大的投影
   • 高程选项：“曲面”“EG”
   • 标签样式：偏移和高程
9. 单击“确定”。

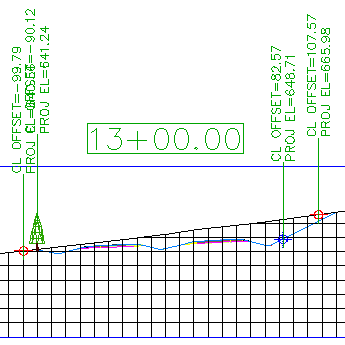

   将在横断面图上显示这些三维多段线。标签注记在其处投影每个对象的偏移和高程。


10. 在底部视口中，放大到桩号 7+00.00 和桩号 13+00.00 之间的区域。

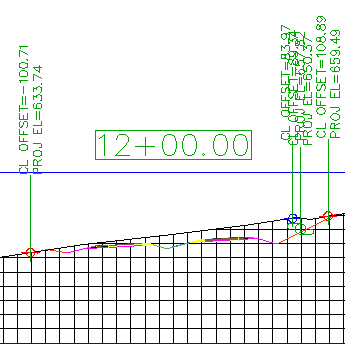

    在采样线 SL-07、SL-08、SL-12 和 SL-13 处，检查电线杆块的近似区域。您指定了 50 英尺的距离作为投影距离，这意味着将投影在采样线 50 英尺之内的指定对象。

    在底部视口中，请注意电线杆块不显示在横断面图 13+00.00 中。此横断面图不显示电线杆块，因为该块不显示在采样线之前或之后的 50 英尺之内。

将对象投影到单个横断面图上

1. 在顶部视口中进行平移和缩放，直至看到横断面 13+00.00。
2. 单击“常用”选项卡 “纵断面图和横断面图”面板 “横断面图”下拉式菜单 “将对象投影到横断面图” 查找。
3. 在底部视口中，选择表示桩号 13+00 处树的多视图块。

4. 按 Enter 键。
5. 在顶部视口中，单击横断面图 13+00。
6. 在“将对象投影到横断面图”对话框中，单击每一列中的 “<全部设定>”以指定以下参数：
   • 样式：无放大的投影
   • 高程选项：“曲面”“EG”
   • 标签样式：偏移和高程
7. 单击“确定”。

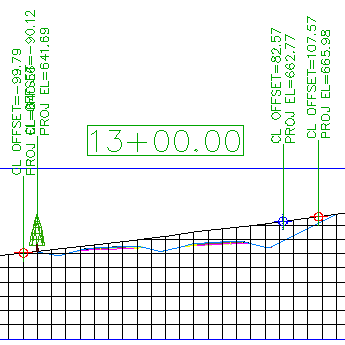

   将在横断面图上显示块。



编辑投影对象的高程

在以下步骤中，您将更改树的高程和围墙标记，以使它们反映道路曲面的高程。

1. 在顶部视口中，单击指示围墙高程的蓝色标记。

   请注意，当您在横断面图中选择该标记时，将在平面图中亮显蓝色的三维多段线。

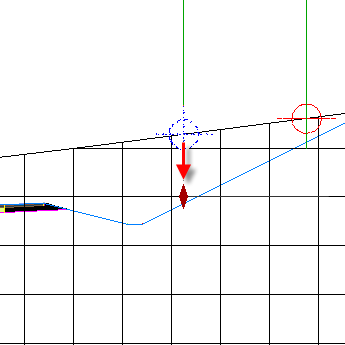

2. 单击 夹点。向下拖动该夹点以更改三维多段线的高程。


   单击放置该夹点时，会通知您多段线的高程选项将更改为手动。通过该选项，您可以在当前桩号处为对象指定高程值。将在当前横断面图中应用高程值，但该值不会影响平面图中的对象。

3. 在“任务”对话框中，单击“否”。
4. 按 Esc 键。
5. 选择横断面图 13+00。单击鼠标右键。然后单击“横断面图特性”。

   将在“横断面图特性”对话框上显示“投影”选项卡。可以使用此选项卡上的控件更改将对象投影到横断面图上时所使用的参数。

   注：

   像其他 Autodesk Civil 3D 标签一样，标签参数可通过选择所需的标签，然后使用功能区上的标签上下文选项卡进行更改。

6. 在“横断面图特性”对话框的“投影”选项卡上，在 “三维多段线”下面，选择“三维多段线 - 23”行。

   请注意，当您选择该行时，将在平面图和横断面图中亮显相应的对象。

7. 在“高程选项”列中，将该值更改为 “曲面”“道路 - (1) 曲面 - (1)”。
8. 重复步骤 6 和 7 以将 “多视图块”“东部白松 - 21”更改为参照“道路 - (1) 曲面 - (1)”。
9. 单击“确定”。

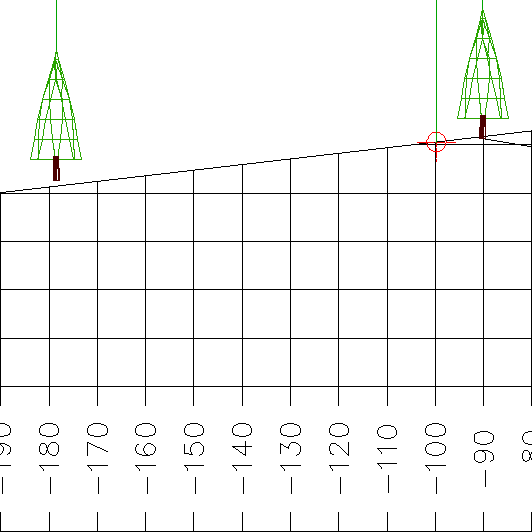

   请注意，在横断面图中，围墙标记和树现在位于道路曲面高程处。



投影其他桩号处的对象

1. 在底部视口中进行平移，直至可以看到采样线 SL-3 和 SL-8。
2. 单击“常用”选项卡 “纵断面图和横断面图”面板 “横断面图”下拉式菜单 “将对象投影到横断面图” 查找。
3. 在底部视口中，选择表示 SL-3 和 SL-8 处的树的块。
4. 按 Enter 键。
5. 在顶部视口中，单击横断面图 13+00。
6. 在“将对象投影到横断面图”对话框中，单击每一列中的 “<全部设定>”以指定以下参数：
   • 样式：无放大的投影
   • 高程选项：“曲面”“道路 - (1) 曲面 - (1)”
   • 标签样式：偏移高程
7. 单击“确定”。

   将在横断面图上显示树。两件事很明显：

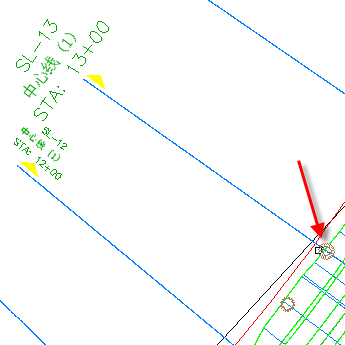

   • 仅将一个块投影到了横断面图。仅当对象位于指定采样线的垂直样本宽度之内时，才能将场地中的对象投影到横断面图。因为块偏移值大于 SL-13 包含的垂直样本，所以不能将 SL-3 处的块投影到横断面图上。下图中黑色虚线说明了 SL-13 处的采样线范围。

   • SL-8 处的块显示在看起来高出曲面的高程处。将在该块实际位于的曲面高程处投影块，而不是当前采样线处的曲面高程。但是，在标签中显示的偏移值将反映当前采样线处的对象偏移值。


进一步研究：检查可用于投影对象的样式设定。投影对象样式位于“工具空间”中“设定”选项卡上的“常规”“多用途样式”“投影样式”集合中。投影对象的标签样式位于“工具空间”中“设定”选项卡上的“横断面图”“标签样式”“投影”集合中。

要继续此教程，请转至练习 2：添加横断面图坡度标签。
