练习 6：创建叠合纵断面图

在本练习中，您将创建一系列三个包含中心线偏移、左偏移和右偏移纵断面的纵断面图。

叠合纵断面图是在单独的、垂直排列的纵断面图中所绘制的相关纵断面的集合。当每个纵断面均显示在其自己的纵断面图栅格中时，可用于注记每个纵断面的空间将更大。

本练习上接练习 5：创建多个纵断面图。

创建叠合纵断面图

1. 打开 Profile-5F.dwg（位于教程图形文件夹中）。

   该图形包含一个原地面曲面、数条路线和一个纵断面图。纵断面图包含沿场地西侧从北到南贯穿路线的铺装层 (EOP) 纵断面的中心线和左边缘及右边缘。由于纵断面聚集在纵断面图中，您要创建一系列叠合纵断面图，以便可以清楚地看到这些纵断面并拥有足够的空间进行注记。

2. 单击“常用”选项卡 “纵断面图和横断面图”面板 “纵断面图”下拉式菜单 “创建纵断面图” 查找。
3. 在“创建纵断面图”向导中，在“常规”页面上指定以下参数：
   • “选择路线”：南北向道路
   • “通过垂直叠合纵断面图显示偏移纵断面”：已选择

     位于页面底部的图形颜色将更改，以表明该选项处于活动状态。

   注：

   不会使用该页面中的“纵断面图样式”设定。您要为叠合中的每个纵断面图指定单独的样式。

4. 在“创建纵断面图”向导的左侧，单击“叠合纵断面”。
5. 在“叠合纵断面”页面中，指定以下参数：
   • 叠合视图数目：3
   • 视图之间的间距：0
     注：

     以图形单位度量“视图之间的间距”值。正值可以增加纵断面图栅格之间的空间。负值会导致纵断面图栅格重叠。

   • 俯视图样式：叠合 － 顶部
   • 中间视图样式：叠合 - 中间
   • 仰视图样式：叠合 - 底部
6. 单击“下一步”。
7. 在“纵断面显示选项”页面的“选择叠合视图以为以下项指定选项”列表中，确保已选择“中间视图”。
   注：

   此列表中可见的视图数目取决于您在步骤 5 中为“叠合视图数目”指定的值。

8. 在“指定纵断面显示选项”表中，选中以下纵断面的“绘制”复选框。
   • EG 中心线
   • 中心线
9. 在“选择叠合视图以为以下项指定选项”列表中，选择“俯视图”。
10. 在“指定纵断面显示选项”表中，选中以下纵断面的“绘制”复选框。
    • EG 左偏移
    • EOP 左
11. 在“选择叠合视图以为以下项指定选项”列表中，选择“仰视图”。
12. 在“指定纵断面显示选项”表中，选中以下纵断面的“绘制”复选框。
    • EG 右偏移
    • EOP 右
13. 单击“下一步”。
14. 在“管网显示”页面的“选择叠合视图以为以下项指定选项”列表中，选择“仰视图”。

    大多数管网位于路线的右侧。您将指定管网组件将显示在显示右 EOP 纵断面的纵断面图中。

15. 在“选择要在纵断面图上绘制的管网”区域中，选择“选择”复选框。
16. 在“名称”列中，展开“网络 - (1)”管网。
17. 清除以下零件的复选框：
    • W-E 管道 - (1)
    • W-E 管道 - (2)
    • W-E 结构 - (1)
    • W-E 结构 - (2)

    这些零件是遵循东西向路线的管网的分支。

18. 在“选择叠合视图以为以下项指定选项”列表中，选择“中间视图”。
19. 在“选择要在纵断面图上绘制的管网”列表中，选择“选择”复选框。
20. 清除以下零件之外的所有复选框：
    • W-E 管道 - (1)
    • W-E 管道 - (2)
    • W-E 结构 - (1)
    • W-E 结构 - (2)
21. 在“选择叠合视图以为以下项指定选项”列表中，选择“俯视图”。
22. 在“选择要在纵断面图上绘制的管网”列表中，选择“选择”复选框。
23. 清除以下零件之外的所有复选框：
    • W-E 管道 - (1)
    • W-E 管道 - (2)
    • W-E 结构 - (1)
    • W-E 结构 - (2)
24. 单击“创建纵断面图”。
25. 在图形中，平移到曲面右侧的空白区域。单击以放置纵断面图。
26. 在“工具空间”的“浏览”选项卡上，依次展开“路线”“道路：南北向”“纵断面图”集合。

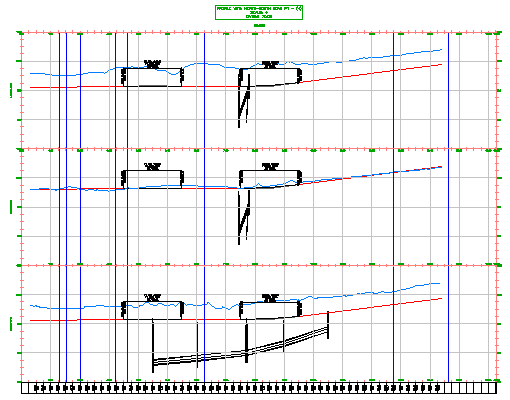

    请注意，将创建三个独立的纵断面图。

要继续学习下一个教程，请转到教程：使用数据标注栏。
