练习 1：创建采样线

在本练习中，您将学习沿路线创建一组采样线。

采样线定义了剪切横断面处的桩号，还定义了横断面向路线左、右延伸的宽度。这组采样线将存储在路线的“采样线编组”中。每个采样线编组都具有一个唯一名称。编组中的每一条直线也都具有一个唯一名称。

创建采样线

1. 打开 Sections-Sample-Lines-Create.dwg（位于教程图形文件夹中）。
2. 单击“常用”选项卡 “纵断面图和横断面图”面板 “采样线” 查找。
3. 在“选择路线”提示下，按 Enter 键。
4. 在“选择路线”对话框中，选择“中心线 (1)”。单击“确定”。

   将显示“创建采样线编组”对话框。此对话框用于定义采样线编组的特性。Autodesk Civil 3D 附带的模板中包含了采样线的预定义线样式和线标签样式。

5. 在“创建采样线编组”对话框的顶部部分，指定以下参数：
   • 采样线样式：道路采样线
   • 采样线标签样式：名称和横断面标记
6. 在“选择要采样的数据源”下面，验证是否已为表格中的所有条目选中“采样”复选框。

   数据源也许包括曲面、道路模型和道路曲面。每一个曲面和道路曲面都会生成一个横断面线。将道路模型用作一个源可以包含该道路模型中的所有点、连接和造型。

7. 可将“横断面样式”设置为以下项：
   注：

   可以双击表中的某个“样式”单元来选择“横断面样式”。

   • EG：原地面
   • 道路 - (1)：所有代码
   • 道路 - (1) 顶部：设计坡面
   • 道路 - (1) 基准：设计坡面
8. 单击“确定”。

   将显示“采样线工具”工具栏。命令行中将显示“指定桩号”的提示。

9. 在工具栏上，单击“采样线创建方式”按钮旁边的箭头。单击“起始于道路桩号”。

   此选项将在道路模型中找到的每个桩号处创建采样线。

10. 在“创建采样线 - 起始于道路桩号”对话框中，指定以下参数：
    • 左侧样本宽度：150
    • 右侧样本宽度：150
11. 单击“确定”。

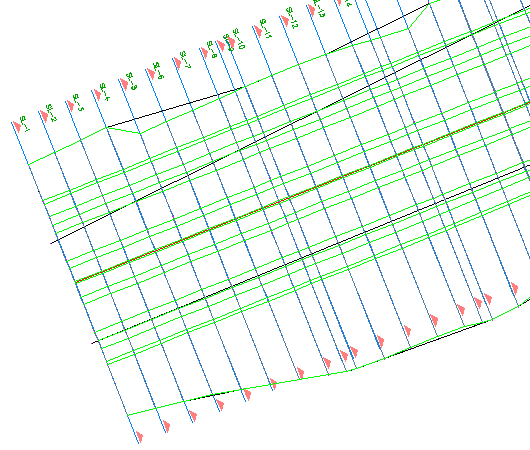

    将创建采样线，并且如果需要，可使用“采样线工具”工具栏定义其他采样线。


12. 关闭“采样线工具”工具栏。

要继续此教程，请转至练习 2：创建横断面图。
