练习 2：渲染曲面

在此练习中，您将使用 Autodesk Civil 3D 中的某些可视化功能来渲染曲面。

与其他 Autodesk Civil 3D 对象一样，您必须使用“曲面特性”对话框将渲染材质应用于曲面。

本练习上接练习 1：将多视图块移动到曲面。

将渲染材质应用于曲面

注：

此练习使用“Surface-7.dwg”，其中包含您在上个练习中所做的修改。

1. 在“工具空间”中的“浏览”选项卡上，展开“曲面”集合。
2. 在“XGND”曲面上单击鼠标右键。单击“曲面特性”。
3. 在“曲面特性”对话框的“信息”选项卡上，指定以下参数：
   • 渲染材质： 场地工程、植被、沙地

     该渲染材质将在曲面高程中显示对比。

   • 曲面样式：标准
4. 单击“确定”。

将视觉样式应用于曲面

“视觉样式”提供了对于 Autodesk Civil 3D 中的屏幕上的演示非常有用的快速、基本的曲面可视化。

1. 单击“视图”选项卡 “视觉样式”面板 “视觉样式”下拉式菜单 “真实”。

   该视觉样式将对曲面进行着色，并在多边形面之间平滑边缘。将显示应用到曲面的渲染材质。

2. 单击“视图”选项卡 “视觉样式”面板 “视觉样式”下拉式菜单 “概念”。

   该视觉样式将对曲面进行着色，并在多边形面之间平滑边缘。该样式中的着色使用了古氏面样式，这是一种在冷色和暖色之间的过渡，而不是深色到浅色的过渡。效果并不真实，但是可以更容易查看模型的详图。

渲染曲面

1. 在命令行中输入 RPREF。

   检查可用的多个渲染设置，包括图像质量和输出尺寸中的变化。如果希望将已渲染的图象保存到文件，可以单击 ，然后使用“输出文件名”控件指定文件名和目标。

2. 单击 。

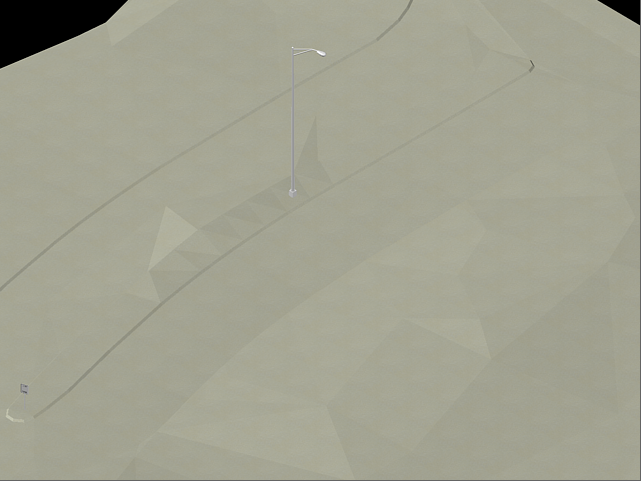

   曲面和块在“渲染”窗口中进行渲染。如果图形中的若干曲面和对象应用了不同的渲染材质，则渲染效果将更加明显。
