在本练习中，您将学习检查纵断面设计是否存在规范冲突，然后学习如何更正冲突。
如果纵断面子图元违反规范或设计检查，一个警告符号将显示在图形窗口的子图元上、“纵断面图元”视景和“纵断面布局参数”对话框中。如果光标悬停在警告符号上，工具提示将显示有关冲突的信息。如果违反了设计规范，工具提示将显示违反的规范，以及达到规范需要的最小值。如果违反了设计检查，工具提示将显示违反的设计检查的名称。
本练习上接练习 2：绘制参照设计规范的纵断面。
检查纵断面设计是否存在标准违例
- 打开 Profile-4B.dwg，其位于教程图形文件夹中。
- 平移和缩放以便可以看到纵断面图上的圆 B 和圆 C。 注：
放大时，警告符号不会自动缩放。在命令行中输入 REGEN 以调整警告符号的大小。

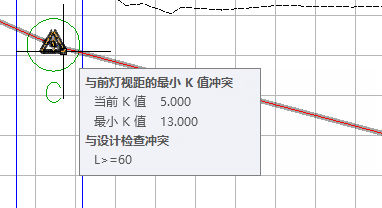

- 将光标悬停在圆 C 中的
符号上。 工具提示为查看图形窗口中是否存在设计规范冲突的便利方法。两个冲突将显示在工具提示中：
- 首先，曲线不符合为前灯视距建议的最小 K 值。将显示曲线 K 值和可接受的最小 K 值。
- 其次，曲线不符合在其中一个设计检查中指定的公式。请注意，设计检查的名称将显示，但是不会显示当前值或建议的值。这些值不会显示是因为设计检查不是用户创建的自定义公式。
注：如果子图元违反多个规范或设计检查，该子图元上仅会显示一个符号。若要从子图元中清除符号，必须清除所有冲突。
- 如果未打开“纵断面布局工具”工具栏，请选择红色布置纵断面。单击鼠标右键。单击“”。
- 在“纵断面布局工具”工具栏中，单击
“基于图元”。 - 单击
“纵断面栅格视图”。 在“纵断面图元”视景的第 2 行和第 4 行中，请注意，
警告符号显示在“编号””列以及其他多个列中。警告符号将显示在违反设计规范文件中指定的设计规范的每个值的旁边。 - 在第 2 行中，将光标悬停在“
编号”列中的 警告符号上。 请注意，工具提示将显示已违反的设计规范和设计检查。请注意，虽然两条曲线违反设计检查所指定的最小长度，但警告符号不会显示在任何一个“长度”单元中。设计检查为返回真值或假值的自定义数学公式。它们不会提供除适用的图元是满足还是违反设计检查中条件之外的反馈。
- 在“纵断面布局工具”工具栏中，单击
“纵断面布局参数”。 将显示“纵断面布局参数”窗口，其中不包含任何数据。
- 在“纵断面图元”视景中，单击第 4，它是圆 C 中的曲线图元。
曲线图元的设计数据将显示在“纵断面布局参数”窗口中包含三列的表中，该位置便于查看和编辑数据。
请注意，在“纵断面布局参数”窗口的“设计规范”面板中，
符号将显示在已违反的设计规范特性的旁边。在“布局参数”面板中，“值”列将显示每个子图元的实际参数。“约束”列将显示这些子图元必须满足的设计规范值。 符号将显示在“K 值”行中，因为该值违反了设计规范。如图形窗口和“纵断面图元”视景中所示真实情况，显示了已违反的设计检查，但没有标记违反检查的各个参数。
更正设计标准违例
- 在“纵断面布局参数”窗口的“布局参数”面板上，将“长度值”更改为 65.000m。按 Enter 键。
请注意，警告符号将从“设计检查”面板，以及“纵断面图元”视景中的第 4 行中清除。新的曲线长度值符合设计检查指定的值。增加曲线长度也会影响 K 值，即 K 值也会相应增加，以便符合“前灯视距”的最小值。
- 在“纵断面图元”视景中，单击第 2，它是圆 B 中的曲线图元。
- 在“纵断面布局参数”窗口的“布局参数”面板上，将“长度值”更改为 35.000m。按 Enter 键。
警告符号
将从“设计检查”面板中清除，但不会从“纵断面图元”视景的“K 值”行中清除。 曲线仍不符合超车视距的最小 K 值，因此仍显示警告符号。若要清除警告符号，图元必须符合设计规范文件和适用的设计检查中指定的所有值。
提示：有两种建议的方法可以解决超车视距最小 K 值的违例问题：- 在曲线开始的桩号处添加新的设计速度。您可以在“路线特性”对话框的“设计规范”选选项卡上执行该操作。
- 将沿曲线的桩号范围指定为“无超车区域”。本解决方案不会从图形中清除警告符号，因此您应在最后打印中注记该符号和“无超车区域”。
要继续进行下一教程，请转至显示和修改纵断面图。
