练习 1：添加编组中的标签

在本练习中，您将使用标签集将若干类型的标签应用于路线。

您可以在创建对象（如点、路线或地块）时自动添加标签。在创建对象时，自动为对象添加标签是注记常用元素（如路线桩号或地块面积）的有效方法。

在本练习中，您将指定一个在从多段线创建路线时要应用的标签集。新创建的路线及其标签都位于当前图形中。接下来，您将学习如何在创建路线之后修改标签集的特性。最后，您将学习如何将标签集应用于位于外部参照图形中的路线。

为新路线创建标签集

注：

本练习使用 Labels-1a.dwg（其中包含您在上一个练习中所进行的修改），或者您也可以从教程图形文件夹中打开 Labels-2a.dwg。

1. 单击“常用”选项卡 “创建设计”面板 “路线”下拉式菜单 “从对象创建路线” 查找。在命令行中，输入 X 以选择“外部参照”选项。
2. 单击场地西侧的蓝色多段线。

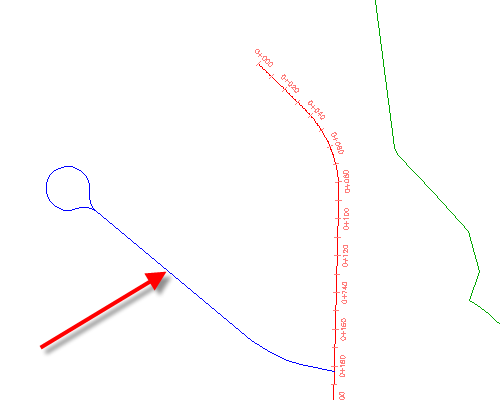

   外部参照图形中的多段线

3. 按两次 Enter 键。
4. 在“创建路线 - 从多段线”对话框中，为“名称”输入“西街”。对于“路线样式”，请确保已选择“建议”。检查“路线标签集”列表的内容。

   创建对象时，其“创建”对话框通常具有该对象及标签的样式选择器列表。样式选择器列表可以为此对象类型标识在当前图形中可用的对象样式和标签样式。创建路线、纵断面或横断面时，可以选择一个标签集，该标签集可将预置样式应用于该集中的各种标签类型的每一个。在以下步骤中，您将检查标签集的示例。请注意，存在一个“_No Labels”选择。该选择是一个空标签集，不会沿路线显示任何标签。

   提示：

   如果不想注记不使用标签集的对象，则可以创建一个已关闭其所有组件可见性的标签样式。

5. 从“路线标签集”列表中选择 “主次和曲线点” 。单击 旁边的箭头。选择“复制当前选择”。

   “路线标签集”对话框将显示有关如何配置“主次和曲线点”标签集的信息。您将基于该标签集来创建一个新标签集。

   “信息”选项卡显示了标签集名称、描述以及标签集的创建或修改日期。

   “标签”选项卡指定了在标签集中定义的标签类型以及每种类型使用的标签样式。在本示例中，您可以使用标签集将标签样式应用于路线的曲线点和主次桩号。

   注：

   可以使用类似的对话框以相同的方法构造纵断面和横断面的标签集。

6. 在“路线标签集”对话框的“信息”选项卡上，为“名称”输入“主次桩号和起点与终点”。
7. 在“标签”选项卡上的“曲线点”行中，在“样式”列中单击 。
8. 在“拾取标签样式”对话框中，选择“路线起点”。单击“确定”。
9. 在“路线标签集”对话框中的“曲线点”行中，在“要标记的曲线点”列中单击 。
10. 在“曲线点”对话框中，单击 以清除所有复选框。选中“路线起点”复选框。单击“确定”。

    您可以使用曲线点标签类型为使用所指定样式组合的一组曲线点添加标签。在步骤 8 和步骤 9 中，您已将曲线点标签样式应用于路线起点桩号。在以下步骤中，您将创建“曲线点”标签类型的其他实例，该实例将不同样式应用于路线终点桩号。

    提示：

    要从标签集中删除标签类型，请选择该类型，然后单击 。

11. 在“路线标签集”对话框中的“标签”选项卡上，指定以下参数：
    • 类型： 曲线点
    • 曲线点标签样式：路线终点
12. 单击“添加”。
13. 在“曲线点”对话框中，单击 以清除所有复选框。选中“路线终点”复选框。单击“确定”。
14. 在“路线标签集”对话框中，单击“确定”。
15. 在“创建路线 - 从多段线”对话框的“转换选项”下，清除“在切线间添加曲线”复选框。单击“确定”。
16. 放大到新路线周围的区域，然后检查沿路线自动放置的标签。
    注：

    如果 EP: 0+243.63 标签与相交路线相邻，请单击“路线”选项卡 “修改”面板 “反转方向” 查找。单击该路线。单击“确定”以确认有关受命令影响的路线特性的警告。

    创建路线时，该路线为绿色。绿色由您在步骤 3 中指定的路线样式控制。请注意，新的红色标签比随外部参照对象一起引入的标签要亮。由于色调不同，因此您可以轻松识别标签的位置：颜色明亮的标签位于当前图形中，颜色较浅的标签位于外部参照图形中。

    注： 会在图形中创建警告符号（下图中未显示）以表示有冲突的相切位置。有关详细信息，请参见“检查路线图元间的相切关系的步骤”。

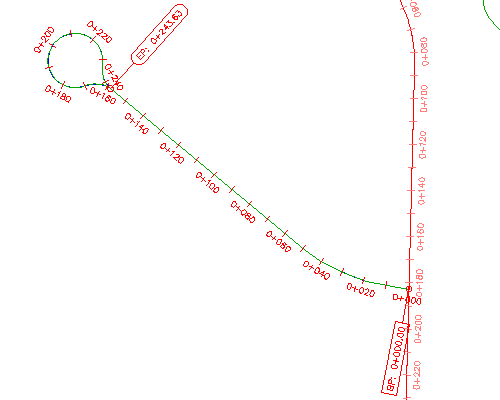

    被应用于新创建路线的标签集

修改现有路线的标签集

注：

在创建路线之后对路线标签集所做的更改不会应用于原始标签集。要编辑原始标签集，请在“工具空间”中的“设定”选项卡上展开“路线”“标签样式”“标签集”。在相应的标签集上单击鼠标右键。单击“编辑”。

1. 在图形中，选择“西街”路线。单击鼠标右键。单击“编辑路线标签”。
2. 在“路线标签”对话框中，指定以下参数：
   • 类型： 曲线点
   • 曲线点标签样式：与记号和直线垂直
3. 单击“添加”。
4. 在“曲线点”对话框中，单击 以清除所有复选框。选中以下复选框：
   • 切线-切线相交
   • 切线-曲线相交
   • 曲线-切线相交
5. 单击“确定”以关闭“曲线点”和“路线标签集”对话框。
6. 按 Esc 键取消选择路线。

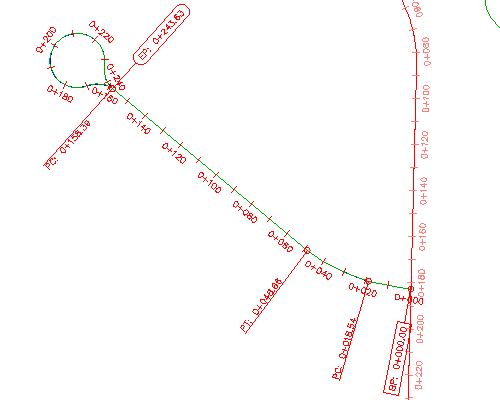

   修改了标签集的路线

   注：

   在上一图像中，为了清楚起见，“EP: 0+243.63”和“PC: 0+158.39”标签将显示在路线的相对边缘上。在稍后的练习中，我们将学习将标签翻转到路线的另一侧。

将标签添加到参照图形中的路线

1. 单击“注记”选项卡 “标签和表”面板 “添加标签”菜单 “路线”“添加/编辑桩号标签”。单击“大街”路线，它是路线中间较长的路线。

   由于该路线位于外部参照图形中，因此“路线标签”对话框中的表格为空。仅在当前图形中创建的标签可以在当前图形中进行修改。在外部参照图形中创建的标签必须在源图形中进行修改。

2. 在“路线标签”对话框中，指定以下参数：
   • 类型： 曲线点
   • 曲线点标签样式：与记号和直线垂直
3. 单击“添加”。
   注：

   “导入标签集”按钮将应用当前图形中的标签集。

4. 在“曲线点”对话框中，单击“确定”。
5. 在“路线标签”对话框中，指定以下参数：
   • 类型： 设计速度
   • 设计速度标签样式：桩号在速度之上
6. 单击“添加”。
7. 单击“确定”。

   在“大街”路线上，标签在应用了新设计速度的每个桩号处以及每个曲线点处显示。这些标签对象位于当前图形中，并注记外部参照图形中的路线。

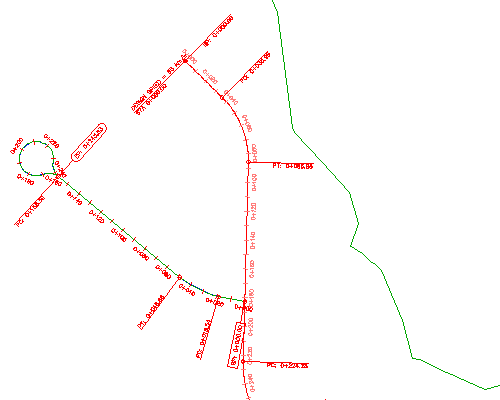

   添加到外部参照图形中的路线的标签

要继续此教程，请转至练习 2：手动为对象添加标签。
