在本练习中，您将学习如何在数据标注栏中重新排列标签。
如果数据标注栏标签标记的点靠拢在一起，则它们可以重叠。在本练习中，您将学习如何在数据标注栏中错开一系列标签，然后将单个数据标注栏标签移动到特定位置。
本练习上接练习 1：将数据标注栏添加到纵断面图。
错开数据标注栏标签
- 打开 Profile-6B.dwg（位于教程图形文件夹中）。
纵断面图 PV - (3) 底部的数据标注栏将注记建议道路路线的平曲线和竖曲线，以及主要桩号处的每个纵断面的高程。

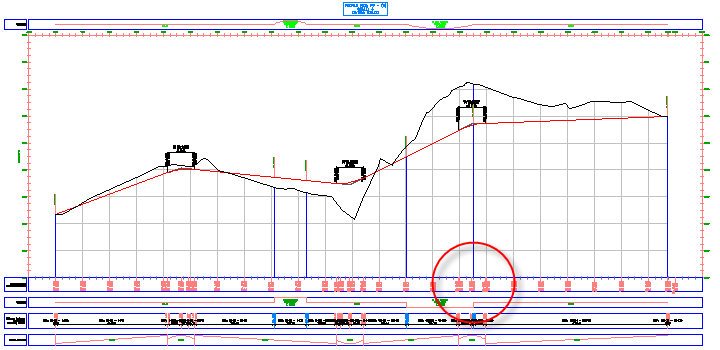

- 放大到以下区域。
平曲线和竖曲线标签将在该区域中重叠。
- 选择此标注栏中其中一个曲线标签。单击鼠标右键。单击“特性”。
- 在“特性”选项板中的“错开”下，指定以下参数：
- “自动错开”： 两侧错开
- 错开线高度：0.0250

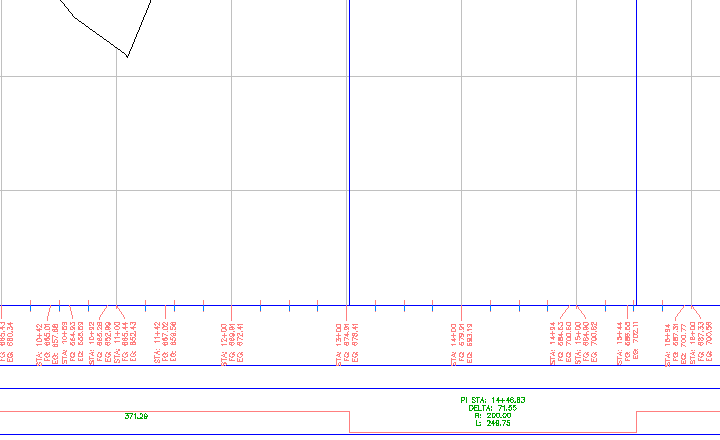

标注栏标签将沿数据标注栏平均间隔，将针对标签定位点创建引线。
移动数据标注栏标签

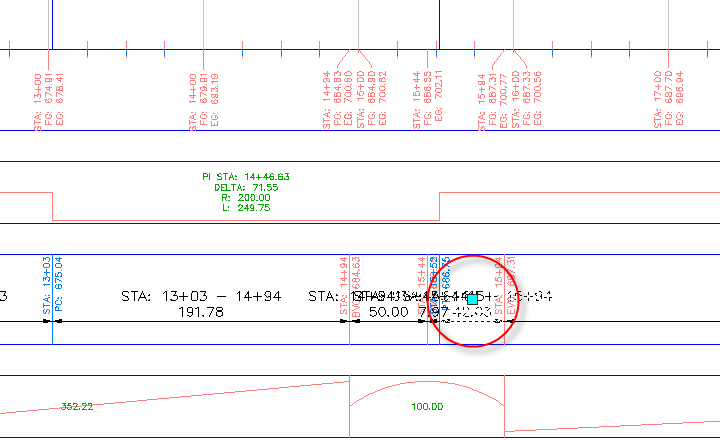

- 在底部数据标注栏中，按住 Ctrl 键并单击以下标签。

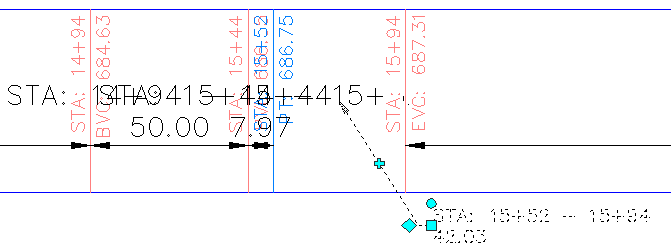

- 将夹点向下拖动到右侧。单击以放置标签。
- 单击
夹点。将夹点拖动到左侧。单击以放置该夹点。 新的顶点将添加到标签引线。

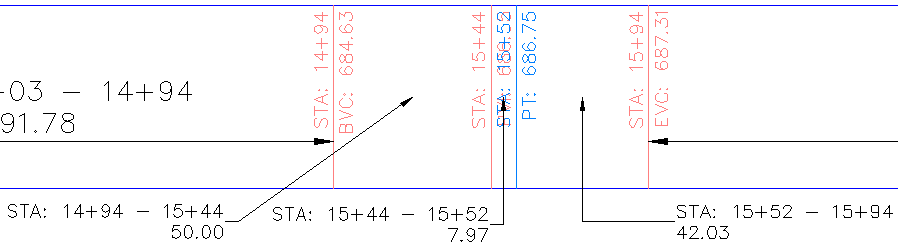

- 重复步骤 1 到 3 以移动您刚才移动的标签左侧的标签。
要继续此教程，请转至练习 3：修改数据标注栏样式。
