练习 3：将蒙版应用到路线

在本练习中，您将在视图中隐藏路线的一部分。

将蒙版应用到一部分路线时，将不会绘制路线子图元、标签和标记点。这些项目仍然存在，但是在视图中会将其隐藏。

使用交点时，此功能非常有用。多数情况下，不需要查看通过交点的路线形状。在本练习中，您将遮罩通过交点的偏移路线的一部分。

本练习上接练习 2：夹点编辑路线。

指定要遮罩的路线桩号

1. 打开 Align-5.dwg（位于教程图形文件夹中）。

   该图形包含一个四路交叉点。请注意，沿道路 A 的偏移路线未显示在相交区域内。这些路线中的每一条路线均将蒙版应用到通过交点的区域。在以下步骤中，将蒙版应用到沿道路 B 的偏移路线。


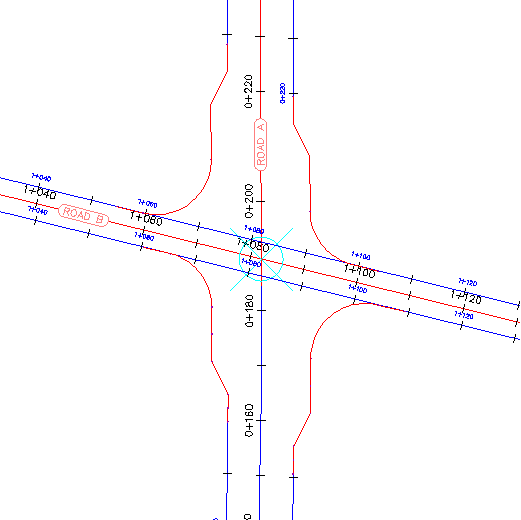

2. 在道路 B 的北侧选择偏移路线。
3. 单击“偏移路线”选项卡 “修改”面板 “路线特性”下拉式菜单 “路线特性” 查找。
4. 在“路线特性”对话框中，单击“蒙版”选项卡。
5. 在“遮罩”选项卡上，单击 。

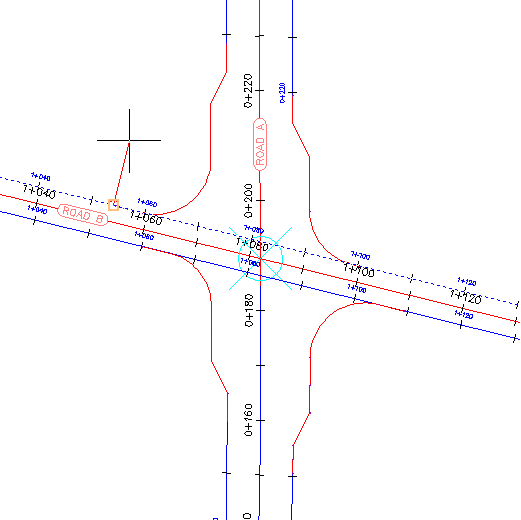

6. 在图形中，单击西北加铺转角上的终点以指定蒙版区域的起点。

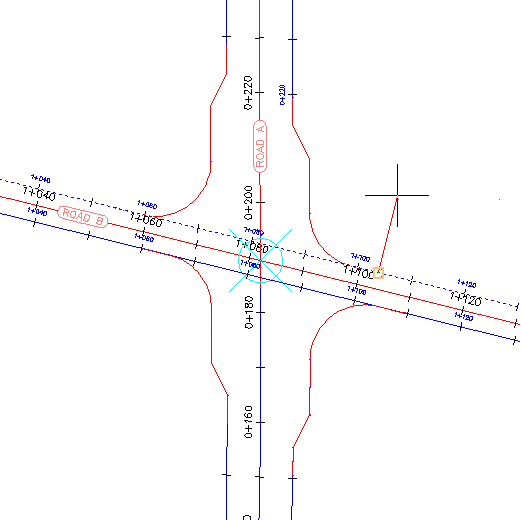

7. 单击东北加铺转角上的终点以指定蒙版区域的终点。

8. 在“路线特性”对话框中，单击“应用”。

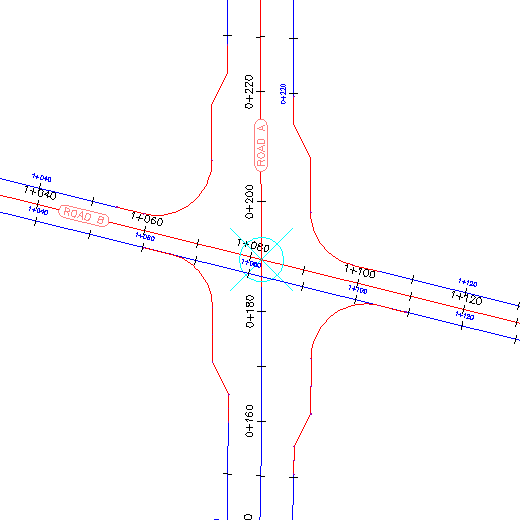

   该蒙版将应用于指定区域。



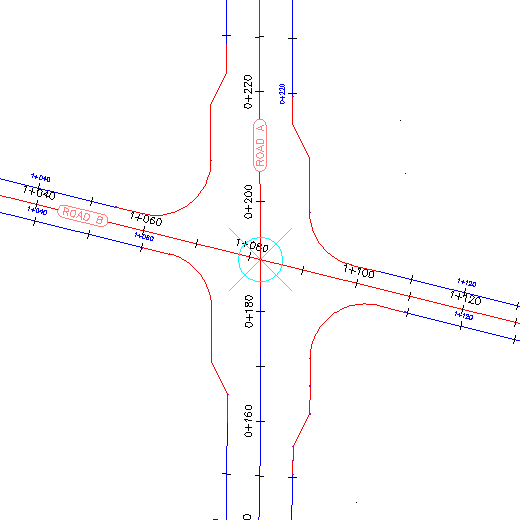

进一步研究：将蒙版应用到东西向道路偏移路线。

若要继续学习下一教程，请转到“使用偏移路线”。
