练习 1：将装配保存到工具选项板

在本练习中，您将创建工具选项板，然后保存样例图形中包括的装配。

创建工具选项板

1. 打开 Assembly-3a.dwg（位于教程图形文件夹中）。

   此图形包含原地面曲面以及定义建议的 50 英尺道路红线的路线中线和多段线。

2. 如果未显示包含部件的“工具选项板”，请单击“常用”选项卡 “选项板”面板 “工具选项板 查找”。
3. 在工具选项板中，于工具选项板控制栏上单击鼠标右键。单击“Civil 英制部件”。
4. 在工具选项板控制栏上单击鼠标右键。单击“新建选项板”。

   将创建名为新建选项板的新工具选项板。

5. 将新建选项板名称替换为“教程装配”。

将装配保存到工具选项板

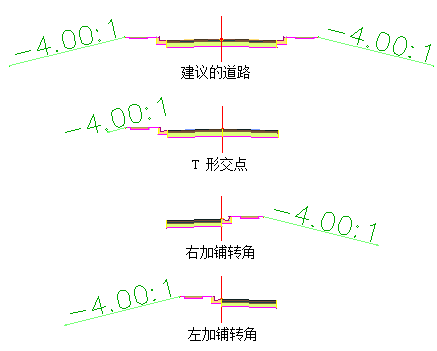

1. 放大到曲面右侧的装配。

2. 在建议的道路装配上，选择基准线。
   注：

   不要使用夹点拖动基准线标记。

3. 单击基准线标记的底部。将基准线拖动到“教程装配”工具选项板上。

   装配的图像和名称将显示在此工具选项板上。

4. 对其他三个装配重复执行步骤 2 和步骤 3。
5. 在“教程装配”工具选项板的空白区域内单击鼠标右键。单击“查看选项”。
6. 在“查看选项”对话框中，将“图像大小”滑块移动到右侧，以增加图像在工具选项板上的大小。单击“确定”。
7. 在“教程装配”工具选项板上，将光标悬停在“加辅转角左侧 (CR-L)”装配上。

   请注意，将显示工具提示。工具提示文字从原始装配的描述自动生成。

   注：

   要查看原始装配描述，请在工具空间的“浏览”选项卡上单击鼠标右键。选择“特性”。描述将显示在“装配特性”对话框的“信息”选项卡上。

要继续此教程，请转至练习 2：将装配复制到工具目录。
