练习 2：更改图形设定中的标签内容

在本练习中，您将更改曲线点标签中显示的默认缩写。

本练习上接练习 1：变更标签文本。

在图形设定中更改标签内容

注：

本练习使用“Labels-3a.dwg”，其中包含您在上个练习中所进行的修改。

1. 缩放和平移到“西街”路线的桩号“0+000”和桩号“0+080”之间的区域。
2. 在“工具空间”中的“设定”选项卡上，在图形名称上单击鼠标右键。单击“编辑图形设定”。
3. 在“图形设定”对话框中，单击“缩写”选项卡。
   注：

   在“图形设定”对话框中，您可以使用“对象图层”选项卡更改在其上创建 Autodesk Civil 3D 对象及其标签的默认图层。

   “路线曲线点文本”类别列出了每种类型曲线点当前所使用的缩写。

4. 在“值”列中，将形状点缩写值更改为以下值：
   • 路线终点：终点
   • 切线-曲线相交：切线-曲线
   • 曲线-切线相交：曲线-切线
5. 单击“确定”。

   曲线点标签将更新以反映图形设定中的更改。

   注：

   如果曲线点标签中的缩写没有更新来反映您进行的更改，请在命令行中输入 REGEN。

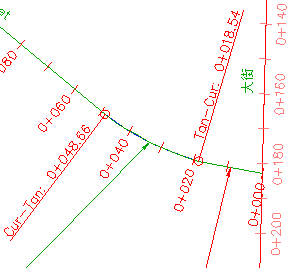

   在图形设定中修改了缩写的曲线点标签

6. 关闭图形。

要继续学习下一个教程，请转到“使用表格和标记”。
