练习 2：查看并更正路线设计规范冲突

在本练习中，您将检查路线设计规范冲突，然后学习如何更正规范冲突。

如果子图元与规范或设计检查冲突，将在图形窗口、“路线图元”视景以及“路线布局参数”对话框中的该子图元上显示一个警告符号。将光标悬停在图形窗口中的警告符号上时，工具提示将显示有关该冲突的信息。如果违反了设计规范，工具提示将显示违反的规范，以及满足规范所要求的最小值。如果违反了设计检查，工具提示将显示违反的设计检查的名称。

本练习上接练习 1：绘制参照设计规范的路线。

检查路线设计是否存在规范冲突

1. 打开 Align-7B.dwg（位于教程图形文件夹中）。
2. 进行平移和缩放操作，直到可以看到曲面上的圆 B 和 C。
   提示：

   放大时，警告符号不会自动缩放。在命令行中输入 REGEN 以调整警告符号的大小。

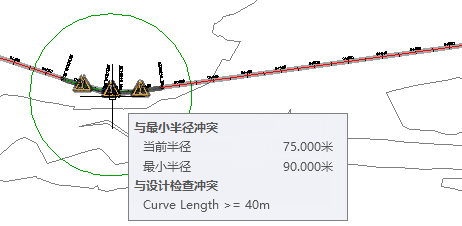

3. 将光标悬停在圆 B 中的中间 符号上。

   工具提示是查看图形窗口中设计规范冲突的便利方法。工具提示中将显示两个冲突：

   • 第一个冲突为曲线未满足建议的最小半径。曲线半径和可接受的最小参数值均会显示。
   • 其次，曲线与应用于路线的设计检查冲突。请注意，将显示设计检查的名称，但是不会显示当前值或建议的值。这些值不会显示是因为设计检查不是用户创建的自定义公式。

   注：

   如果子图元违反多个规范或设计检查，该子图元上仅会显示一个符号。若要从子图元中清除符号，必须清除所有冲突。

4. 如果“路线布局工具”工具栏未打开，请选择路线。单击鼠标右键。单击“编辑路线形状”。
5. 在“路线布局工具”工具栏中，单击“路线栅格视图”。

   在“路线图元”视景的行 2.1 到 2.3 中， 警告符号将显示在“编号”列以及其他几列中。警告符号将显示在违反设计规范文件中指定的设计规范的每个值的旁边。

6. 在行 2.2 中，将光标悬停在 警告符号上（位于“编号 ”列中）。

   请注意，工具提示将显示已违反的设计规范和设计检查。

7. 将光标悬停在行 4 中的 警告符号上。

   请注意，违反的设计检查的名称将显示在工具提示中。设计检查为返回真值或假值的自定义数学公式。它们可以指示相应的图元是否与设计检查中的条件冲突，但并不指定如何更正冲突。在练习 3：使用设计检查中，您将了解有关设计检查的更多信息。

8. 在“路线布局工具”工具栏中，单击“子图元编辑器”。

   将显示“路线布局参数”窗口，其中不包含任何数据。

9. 在“路线图元”视景中，单击任意一行用于线段编号 2，该线段为圆 B 中的缓和曲线-曲线-缓和曲线图元。

   所有三个子图元的设计数据都将显示在“路线布局参数”窗口中包含三列的表中，以便于查看和编辑这些数据。

   请注意，在“路线布局参数”窗口的“设计规范”面板中， 符号将显示在已违反的每个设计规范特性的旁边。在“布局参数”面板中，“值”列将显示每个子图元的实际参数。“约束”列将显示这些子图元必须满足的设计规范值。 符号将显示在违反设计规范的每个参数的旁边。由于图形窗口和“路线图元”视景中为真值，因此会显示已违反的设计检查，但不会标记违反检查的各个参数。

更正设计规范冲突

1. 在“路线布局参数”窗口的“布局参数”面板上，将“前缓和曲线长度值”更改为 33.000m。按 Enter 键。

   请注意，警告符号将从“前缓和曲线长度”行中清除。

2. 将“后缓和曲线长度值”更改为 33.000m。按 Enter 键。
3. 将“曲线半径的“值”更改为 100.000m。按 Enter 键。

   警告符号将从“曲线半径”行以及“路线图元”视景中清除。

   请注意，警告符号仍显示在所有曲线子图元上。该曲线仍与设计检查冲突。若要清除警告符号，编组中的所有子图元都必须同时满足设计规范文件和适用的设计检查中指定的值。

4. 在“路线图元”视景的行 2.2 中，检查“长度”列。

   请注意，“长度”值小于设计检查指定的值 40。请注意，您不能编辑此曲线类型的“长度”值。但是，您可以增加曲线半径以增加曲线长度。

5. 在行 2.2 中，将“半径”值更改为 200.000m。按 Enter 键。
6. 在“路线图元”视景中， 选择行 4。 在“半径”列中，将值更改为 100.000m。 按 Enter 键。

要继续此教程，请转至练习 3：使用设计检查。
