Autodesk Drainage Tools for Civil 3D

了解适用于 Civil 3D 的排水分析工具套件。

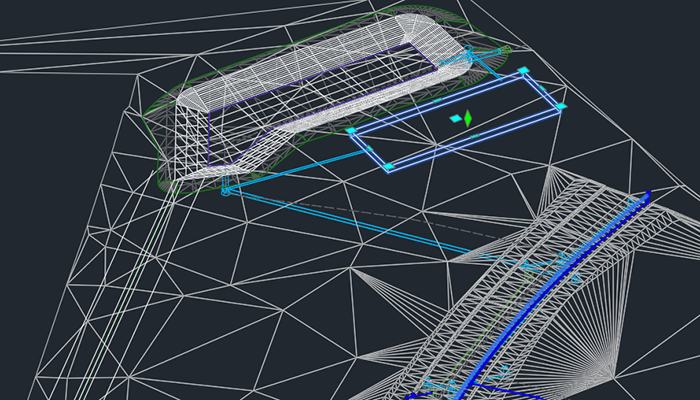

Autodesk Drainage Tools for Civil 3D 现在包含在 Civil 3D 2026.2 中，并与其一起安装。这是一款生产就绪型工具集，旨在将 Civil 3D 的排水设计环境与 InfoDrainage 分析云服务提供支持的分析功能相集成，同时让您无需离开 Civil 3D！它通过提供用于设计池塘、地下蓄水设备和明渠的新工作流来增强排水设计功能，并通过扩展的径流方法支持改进汇流。

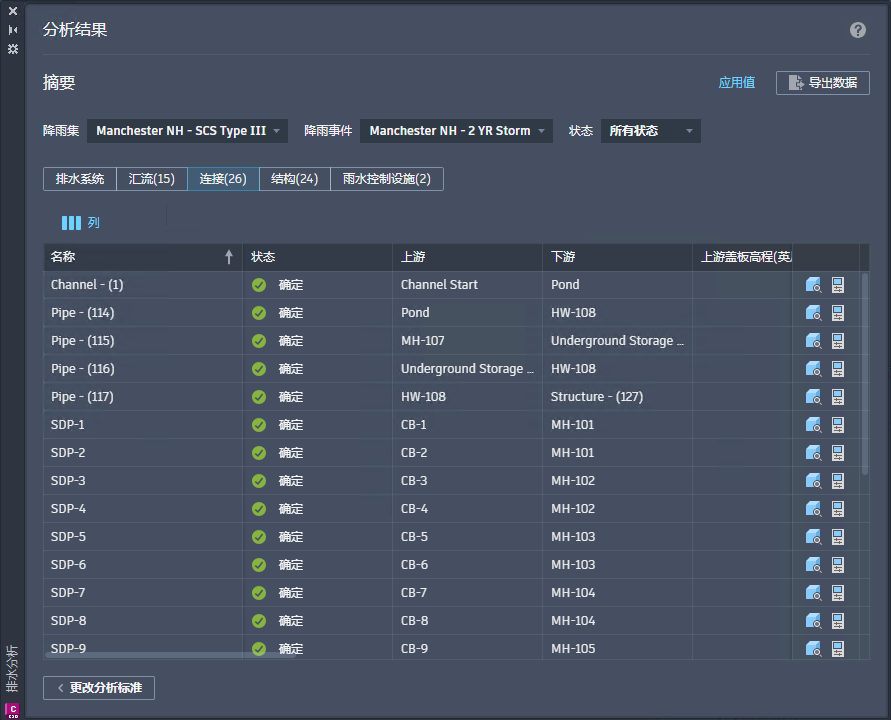

当排水工程师准备分析系统时，可以直接在 Civil 3D 中开始进行分析。这允许使用各种降雨和径流方法，并有助于执行多个雨水事件仿真。完成分析后，工程师可以先验证结果（包括任何警告或错误），然后再将这些结果应用于工程图中的排水构件并导出综合分析报告。

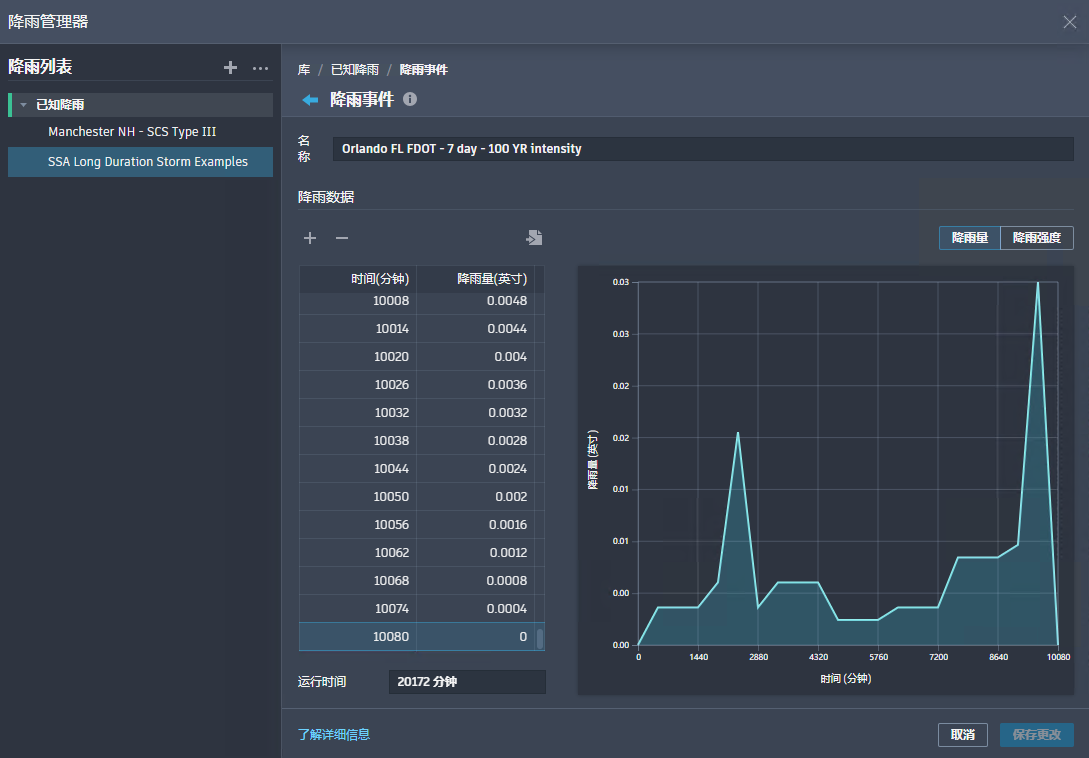

为了支持分析工作流程，提供了一个降雨管理器，用于创建和管理降雨事件。了解更多信息。

2026.2 版新特性

如上所述，Drainage Tools for Civil 3D 现在随 Civil 3D 2026.2 一起安装。本次更新提供的改进包括：支持“降雨强度-历时-频率”(IDF) 降雨数据集，以及实现跨软件版本的雨水对象版本兼容。

常规排水工具增强功能

• 泄洪中的所有排水对象（包括池塘、地下储水设施及渠道）现在使用统一版本，从而简化了管理。此对象版本实现允许跨团队设计排水系统的方法，而无需将图形更新为软件版本。对象的可以功能取决于它的创建版本、创建对象和打开版本。可以通过命令升级对象，以利用更高版本的 Civil 3D 中的功能。了解更多信息。
• 尝试从早期版本中创建的主体图形为池塘对象创建数据参照时，Civil 3D 现在会显示明确的错误消息。这可以避免兼容性问题，并确保在不同项目版本之间工作时的数据完整性。
• 添加了一个警告，如果在启动分析排水系统时出现不匹配的径流方法，则会显示该警告。推理法和改进版推理法使用 IDF 降雨量数据而不是过程线，并且这些不同类型的降雨量数据无法一起使用。基于推理的径流方法无法与相同分析中的其他径流方法一起使用。
• 改进了管道未指定曼宁糙率时的分析行为。系统会指定默认值 0.012，并且将显示警告消息指明已使用该值。此改进提供非侵入式验证通知，同时突出显示遗漏内容，并仍提供直接访问来正确设置该值。
• 添加了用于在管网布局/创建期间，将管道连接到池塘或地下储水设施对象的功能。
• 改进了将管道连接到雨水控件时的行为。现在，只要终点位于对象边界内，管道就会连接。

汇流更新

• 在汇流上下文功能区上添加了“汇流特性”按钮，用于快速访问对象或样式特性。
• 更新了“汇流特性”对话框的“特性”选项卡。了解更多信息。
  • 添加了用于在“汇流特性”对话框的“特性”选项卡上，编辑流段数据以及添加汇流区所需类型的流段的功能。旧版流段视景已从 Civil 3D 中删除。产品内工作流（如右键单击关联菜单）已相应调整。
  • “汇流特性”对话框“径流”选项卡上新增了“推理法”和“改进版推理法”。此径流方法根据汇流面积、径流系数以及由“降雨强度 - 历时 - 频率”(IDF) 降雨数据得出的降雨强度来计算洪峰流量。
  • 通过在“汇流特性”对话框的“特性”选项卡上添加下拉列表和按钮以从图形中拾取，启用了选择参考曲面的功能。此处增加了功能，以保持选择用于流段坡度的曲面的功能。
  • 重新启用了以不同时间单位输入时间，以将用户定义的集流时间值转换为当前显示单位的功能。
  • 添加了使汇流排放参考池塘或地下储水设施对象，而不仅仅是管网结构的功能。

渠道更新

• 新增对模型查看器中渠道的支持。
• 添加了从渠道提取静态或动态要素线的功能。了解更多信息。
• 添加了命令设置。了解更多信息。
  • 为路线切线、路线和要素线曲线以及路线缓和曲线添加了“渠道基线”设置。默认设置为 5.0。
  • 添加了“渠道横截面”设置，用于定义默认的渠道横截面类型。默认设置为“梯形”。
  • 为提取的要素线的名称模板和线样式添加了“渠道中的要素线”设置。

池塘更新

• 更新了“池塘特性”对话框的“存储”选项卡。了解更多信息。
  • 添加了将存储曲线数据导出为 *.csv 文件的功能。
  • 现在，深度增量可用于定义概念池塘的存储曲线。
  • 通过允许删除包含无效数据的用户定义行，改进了从曲面生成的池塘的存储表。
  • 添加了“曲面体积”、“圆锥近似法”或“平均端面积”存储计算选项。从曲面生成的池塘将始终使用“曲面体积”。
  • 添加了动态分阶段存储曲线图表，其中会显示存储面积、深度和体积。将光标放在图表中的深度上，将显示该阶段的相应数据。
• 对功能和命令设置的更新。
1. 添加了功能和命令设置
   • 添加了用于控制池塘关联要素线的默认样式的设置。
   • 为干舷、深度增量、存储计算方式添加了存储设置。
   • 为渗透类型、底部渗透率、侧面渗透率和安全系数添加了渗透设置。
   • 添加了用于控制池塘等高线的默认曲线半径的设置。
   • 为名称模板、动态链接和要创建的要素线列表添加了“池塘中的要素线”设置。
   • 为池塘深度、高程、高程参考和内侧坡度添加了“创建池塘”设置。
   • 为池塘深度、高程参考、内侧坡度添加了“从对象创建池塘”设置，并且添加了一个用于删除现有图元的选项。
• “池塘特性”对话框的“流入”选项卡现在包含特定于管道、渠道和汇流连接的信息。了解更多信息。
• 更新了“池塘特性”对话框的“流出”选项卡。了解更多信息。
  • 整理了特定于管道和渠道连接的信息。
  • “底部渗透”(Base infiltration) 已重命名为“底部渗透”（Bottom infiltration）。

地下储水设施更新

• 更新了“地下存储设施特性”对话框的“存储”选项卡。了解更多信息。
  • 用于计算存储面积和增量存储的算法已修改。更改存储的一个阶段中的任何值都不会影响上一个阶段。修改“存储面积”列时，此“存储面积”列中其他单元格中的值保持不变。
  • 添加了将分阶段地下储水设施导出为 *.csv 文件的功能。数据包括深度、存储面积、增量存储容量和容量。
  • 添加了动态分阶段存储曲线图表，其中会显示存储面积、深度和体积。将光标放在图表中的深度上，将显示该阶段的相应数据。

降雨管理器增强功能

• 为降雨数据管理添加了“强度-数据-频率”(IDF) 降雨集。
  • 从自定义、NOAA、SSA 和 Hydraflow *.csv 文件导入 IDF 降雨数据。

  了解更多信息。

• 添加了显示、隐藏、缩放和展开已知降雨事件和 IDF 降雨数据的可视化图形的功能。

排水系统分析增强功能

• 现在，分析标准会在您工作时进行保存。删除了保存更改提示，以加快工作流。
• 现在，排水分析将在进入分析工作流之前，提示输入有效的降雨数据集。
• 在分析报告中添加了与推理法和 IDF 降雨量相关的输入和结果。
• 更改了为分析选择降雨量的方法，以使用“分析标准”页面上的复选框。
• 添加了一个警告，在开始排水系统分析时，如果没有汇流流入，系统会显示该警告。
• 通过支持在分析的排水系统发生部分更改时进行导出，改进了导出分析结果功能。此解决方案允许导出结果和分析标准，但输入数据将保持禁用状态，以避免将更改的输入值与先前返回的结果合并。最佳实践仍然是重新运行分析，以确保结果与排水系统的当前状态匹配。

2026.1 版新特性

在此更新中，已对雨水控制、降雨管理器和各种用户界面增强功能进行了改进。

常规雨水控制增强功能

• 可以在 Autodesk Construction Cloud 中查看池塘、地下存储对象和渠道。
• 现在，可以将池塘和地下存储设施添加到模型查看器。
• 在“浏览”中，雨水控制已从“管网”节点移动到其自己的第一级节点。
• LIST 命令现在会显示池塘和地下存储的特性。
• 池塘和道路已添加到数据快捷方式编辑器中。
• 包含技术预览中的池塘、地下储水设施和渠道对象的图形，可以在此 2026.1 版本中正确打开并显示。保持了版本兼容性和跟踪。

  虽然分析会正常运行，但无法创建或编辑排水设计对象几何图形或特性。

  • 系统将显示一个警告对话框，指示与 Civil 3D 2026.1 不兼容。
  • 若要将这些对象更新为当前版本以进行编辑，请从命令行运行 DRAINAGEDESIGNUPGRADE。

池塘更新

了解更多：
• 池塘
• “池塘特性”对话框
• 现在，可以使用数据快捷方式和数据参照在图形之间共享池塘。
• 为了清晰起见，“池塘特性”对话框中的“存储”选项卡已经过重新设计。
• 现在可以从曲面创建池塘。也可以使用“从曲面重新定义”命令更新它们。
• 池塘现在具有类型分类。概念池塘在图形中进行绘制。基于曲面的池塘从曲面进行创建。
• 有四个新命令可用于编辑池塘放坡：“快速编辑池塘”、“添加边坡”、“添加等高线”和“删除等高线”。
• 现在，您可以通过修改画布中的对象来调整池塘的坡度和体积。这包括添加坡度、编辑坡度、删除坡度等高线、添加等高线和编辑等高线高程。
• “添加曲线”命令已重命名为“圆角池塘”。
• 基于曲面的池塘的阶段存储曲线可以使用“深度增量”或“用户定义”模式进行配置。
• 池塘体积计算已得到改进。
• 样式选择下拉列表现在可在所有池塘对话框中使用。

渠道更新

了解更多信息：
• 通道
• “渠道特性”对话框
• 添加了 CreateChannel 命令。
• 此外还提供其他横断面造型用于“三角形”、“矩形”和“自定义”渠道横断面。
• 可以通过从 CSV 文件导入点或通过拾取图形中的部件来手动定义自定义渠道横断面。
• 可以通过从图形中的现有部件进行导入来定义自定义渠道横断面。
• 可以自定义渠道基准线的桩号范围（原始桩号）。
• 支持将路线和轮廓作为渠道基准线以用于创建渠道。
• 现在提供渠道命令和要素设定。

地下储水设施更新

了解更多信息：
• 地下存储
• “地下存储特性”对话框
• 现在，您可以选择地下存储，然后从上下文菜单中创建、复制和编辑其平面视图样式。
• 添加了在水存储的阶段深度中显示空白空间（空隙）比例的功能。

降雨管理器增强功能

了解更多：关于降雨管理器

• 实施了用户界面改进，以轻松创建、组织、修改和交换各种降雨数据。
• 添加了基于分布的降雨，以便根据应用于降雨分布的降雨深度创建降雨数据。
• 添加了基于 SCS 降雨分布和有效降雨深度（0 到 10080 毫米）创建基于分布的降雨事件的功能。
• 添加了使用降雨库 (*.RAIN) 文件导入和导出单个或多组降雨数据，以便与其他图形共享的功能。

排水系统分析增强功能

了解更多：分析排水系统

• 在分析结果的“排水系统”选项卡中添加了单个和总体系统出水口详细信息。
• 导出选项增强功能包括选择当前结果列、所有结果列或完全排除结果。
• 导出分析数据现在包括降雨和输入数据。
• 现在，输入数据的其他选项卡包含在分析导出的 Excel 文件中。其中包括“SBUH 径流”、“结构”、“SCS 径流”、“SWMM”、“分析标准”、“雨水控制”（池塘和地下存储设施）、“连接”（管道和渠道）、“雨水控制出口”和“时间面积径流”。
• 添加了对于使溢流从入口结构流到下游目标入口结构的支持。
