定义要添加到钣金平板的拐角接缝。
功能区:“钣金”选项卡 “修改”面板
“拐角接缝”
控制拐角接缝的形状、间隙测量方法、交迭类型和间隙参数。
选择模型的边并指定是否接缝拐角。
指定现有共面或相交的钣金平板之间的新拐角几何图元。
指定带接缝的拐角。使用此选项打开方形拐角以创建钣金拐角接缝(通常位于转换的零件模型上)。
在每个面上选择模型边。
当选定的边共面时,将显示_“斜接”_;当选定的边不共面时,将显示_“接缝”_。控制包括:
使用此选项以创建可通过与使用物理检验量规一致的方式来测量的拐角接缝间距。
创建可通过从第一条选定边相邻的面到第二条选定边来测量的拐角接缝间距。这些拐角接缝与 2008 版之前的 Inventor 版本生成的接缝一致。
(共面选择/最大间隙距离)将“对称间隙”接缝类型应用于选定的拐角接缝。
(共面选择/面/边距离)将“对称间隙”接缝类型应用于选定的拐角接缝。
(非共面选择/最大间隙距离)将“对称间隙”接缝类型应用于选定的拐角接缝。
(非共面选择/面/边距离)将“无交迭”接缝类型应用于选定的拐角接缝。
(共面选择/最大间隙距离)将“交迭”接缝类型应用于选定的拐角接缝。
(共面选择/面/边距离)将“交迭”接缝类型应用于选定的拐角接缝。
(非共面选择/最大间隙距离)将“交迭”接缝类型应用于选定的拐角接缝。
(非共面选择/面/边距离)将“交迭”接缝类型应用于选定的拐角接缝。
(共面选择/最大间隙距离)将“反向交迭”接缝类型应用于选定的拐角接缝。
(共面选择/面/边距离)将“反向交迭”接缝类型应用于选定的拐角接缝。
(非共面选择/最大间隙距离)将“反向交迭”接缝类型应用于选定的拐角接缝。
(非共面选择/面/边距离)将“反向交迭”接缝类型应用于选定的拐角接缝。

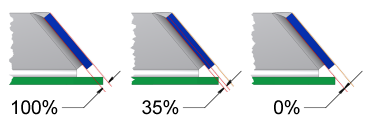

使用 0 到 1 之间的小数值指定交迭部分占凸缘厚度的百分比。当交迭类型指定为:交迭或反向交迭时,该选项有效。
间隙:指定拐角接缝的边之间(或面与边之间)的距离。如果不想使用默认值,可以自行输入值。
厚度:激活的“钣金样式”中指定的值。如果以前编辑过该值,可以将其重置为“钣金样式”中定义的参数。您还可以使用下拉列表中的选项,具体用途如下:
指定如何延长拐角。
投影第一个面使其与第二个面对齐。
投影第一个面使其与第二个面垂直
有关“折弯”选项卡的信息,请参见“钣金折弯选项参考”。
有关“拐角”选项卡的信息,请参见“钣金拐角选项参考”。
