创建面圆角的步骤

新特性：2022、2023

在单个实体的两个非相邻面之间添加圆角特征。如果存在连续特征，则这些特征将被封口并填充以创建圆角。

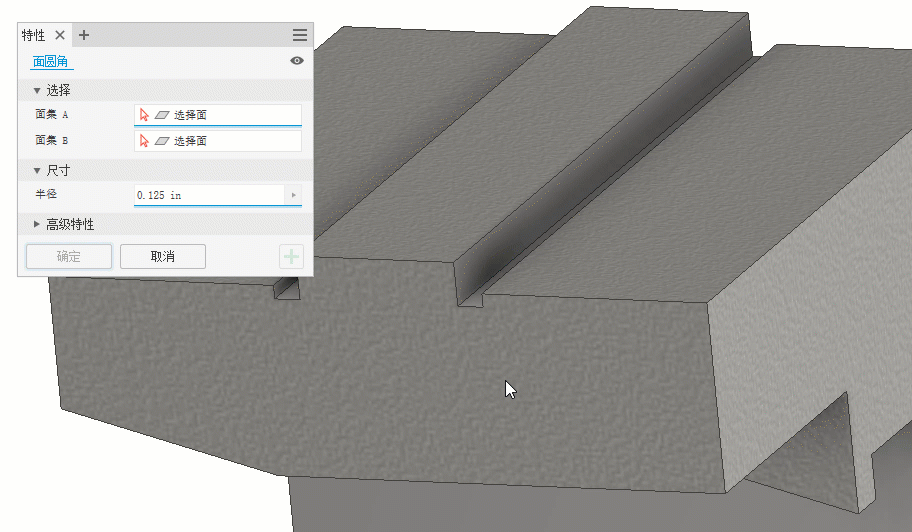

1. 单击“三维模型”选项卡 “修改”面板 “圆角”“面圆角”。

2. 在画布中，选择第一个面或面集。

   注意：若要在每个面集中选择多个面，请清除“优化单个选择”复选框。若要完成特定的多选，请单击下一个面选择集，或者在画布空间中单击鼠标右键，然后单击“继续”。

3. 选择第二个面或面集。

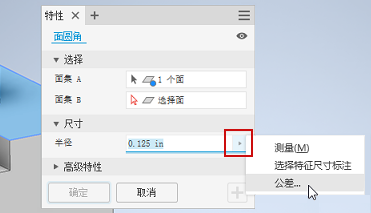

4. 输入半径。若要将公差应用于圆角半径，请单击值字段中的箭头并选择“公差...”，然后在对话框中设置所需的公差类型和值。



5. 高级特性 -根据需要，从以下选项中进行选择：

   • “保留所有特征”。选中该项后，将检查与圆角相交的所有特征。它们的交点在执行圆角操作时进行计算。未选中该选项时，仅在圆角操作期间计算参与该操作的边。
   • 包括相切面。选中此复选框可允许圆角在相切面、相邻面上自动继续。若要创建仅选定面之间的圆角，请清除该复选框。此选项不会从选择集中添加或删除面。
   • 优化单个选择。选择第一个面后，会激活第二个面选择器，从而最大限度地减少选择单个面的步骤。
   • 帮助点。极个别情况下，面圆角可能有多种求解方法。指定帮助点可帮助消除不明确性，并使面圆角提供所需的方式。选中此项可启用帮助点选择，然后在选定的面上指定一个最靠近所需圆角的位置。接近所选点时将强制在预定位置创建需要生成的圆角。

6. 单击“确定”以完成操作并关闭特性面板。单击 “应用”以继续应用圆角和外圆角。
