拆分表的步骤

拆分表并将其移至其他图纸或位置。

可以拆分明细栏、孔参数表、修订表或常规表，并将拆分部分移至新位置或图纸。

以下示例介绍了如何拆分明细栏，然后将新段移至其他图纸。

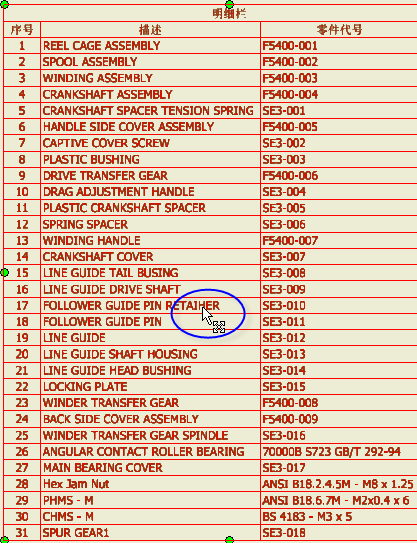

1. 将鼠标移至您要进行拆分的表行中的文本上方。当移动图标显示时，单击鼠标右键。

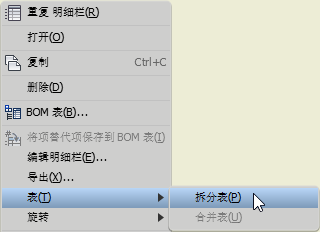

2. 在关联菜单中单击“表”“拆分表”。



   该表将拆分为两个片段。在浏览器中，新的表片段会显示为父表的一个子项。

   提示：若要将表重新缝合在一起，请在显示区域或浏览器中的表段上单击鼠标右键，然后单击“合并表”。所有片段将合并到父表中。

3. 将拆分部分移至新图纸的步骤：

   • 在浏览器中展开“明细栏”。

   • 将拆分表拖至新图纸标签下方的区域。

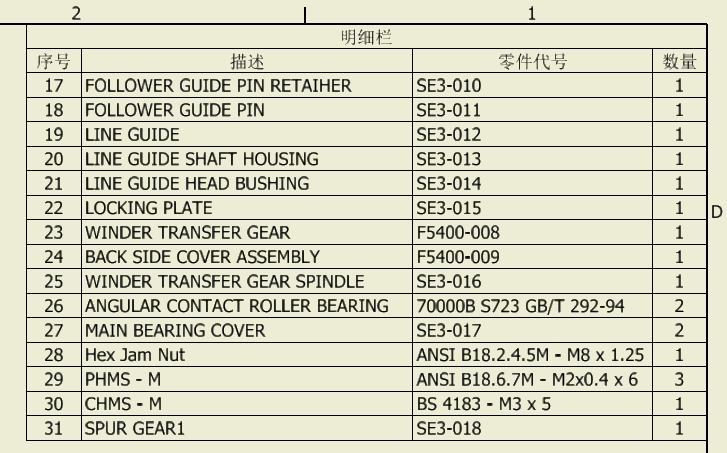

4. 在浏览器中双击该新图纸将其激活，并调整拆分表的位置。



编辑拆分表

若要编辑所有表片段的特性，请编辑父片段。保存编辑后，拆分表的所有片段均会继承所做的更改。

若要更改特定子片段的特性，请编辑该片段。在合并表之前，应用于子片段的所有特性替代均将被保留。
