创建螺旋弹簧的截面轮廓

按照以下步骤进行操作来创建圈数为 12 的螺旋。首先根据螺旋的尺寸绘制构造线。以下是用于创建三维螺旋的几个基本命令，包括：

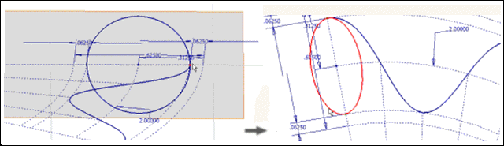

步骤 1：创建一条平面样条曲线以表示一圈弹簧

在新零件文件中，创建包含单一样条曲线（和关联的构造几何图元）的二维草图，该样条曲线表示一圈弹簧。建议使样条曲线的一个端点与主工作平面重合，且以主工作轴为中心。

步骤 2：创建一个圆以表示弹簧直径。

  1. 在功能区上，单击“三维模型”选项卡 “草图”面板 “创建二维草图”。
  2. 创建包含单一圆的第二个二维草图，该圆表示弹簧的直径。圆必须与第一个草图中的样条曲线的端点重合。

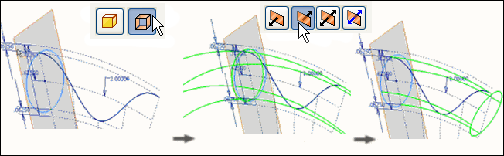

步骤 3：创建构造几何图元以定义弹簧的路径 - 零件 1

  1. 在功能区上，单击“三维模型”选项卡 “创建”面板 “旋转”以旋转曲面。
  2. 选择曲面输出，然后选择圆作为截面轮廓并选择 Z 轴。
  3. 输入 30 度角。该角度表示一段（圈）螺旋的长度。
  4. 将螺旋的方向反转到右侧。
  5. 单击“确定”以旋转螺旋，并生成封闭样条曲线草图的旋转曲面管。

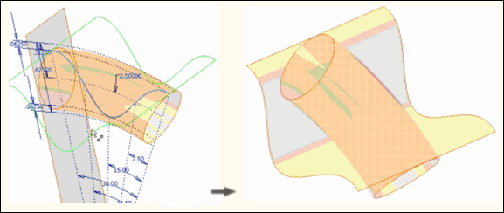

步骤 4：创建构造几何图元以定义弹簧的路径 - 零件 2

  1. 在功能区上，单击“三维模型”选项卡 “创建”面板 “拉伸”。
  2. 双向拉伸样条曲线草图，以使其与螺旋双向相交。指定曲面输出，以生成与旋转曲面相交的拉伸曲面。

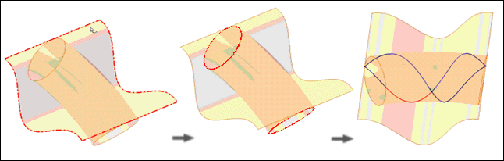

步骤 5：通过创建弹簧路径为“扫掠”命令做好准备

  1. 在功能区上，单击“三维模型”选项卡 “草图”面板 “创建三维草图”。

  2. 使用“三维交点”在两个曲面相交处创建三维草图，从而生成弹簧的路径。

    线表示一圈螺旋，是螺旋沿用的路径。

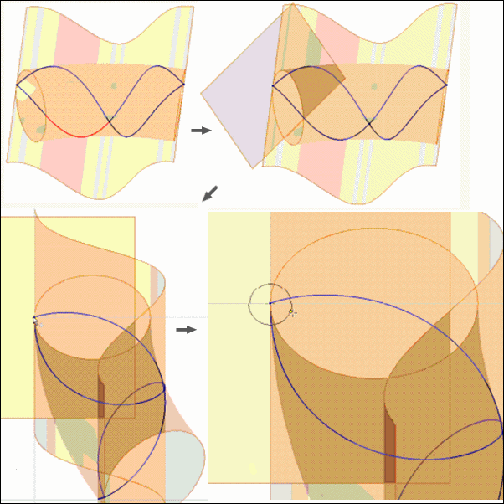

步骤 6：通过创建弹簧截面轮廓为“扫掠”命令做好准备

  1. 在功能区上，单击“三维模型”选项卡 “定位特征”面板 “平面”。

  2. 在三维草图某一线段的端点上创建工作平面（与选定线段垂直）。

    注意：现在，路径和与该路径垂直的工作平面都有了。下一步是绘制要沿路径扫掠的实际截面草图。

  3. 在功能区上，单击“三维模型”选项卡 “草图”面板 “创建二维草图”。

  4. 在功能区上，单击“草图”选项卡 “创建”面板 “投影几何图元”。

  5. 在新创建的工作平面上创建二维草图，该工作平面包含表示弹簧丝截面的单一圆。圆的圆心必须与弹簧端点重合。

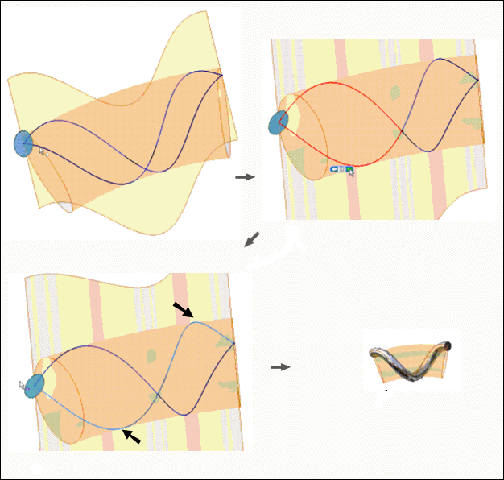

步骤 7：扫掠一圈弹簧

  1. 在功能区上，单击“三维模型”选项卡 “创建”面板 “扫掠”。

    “扫掠”命令自动选择在步骤 6 中创建的模型截面轮廓，因为它是模型中唯一封闭的截面轮廓。

  2. 选择三维样条曲线的两条连续线段作为扫掠路径。

    注意： 可以使用“选择其他”来替代不需要的线段链接。

    现在选择了一圈。

  3. 单击“确定”。一圈螺旋弹簧环绕曲线轴显示。

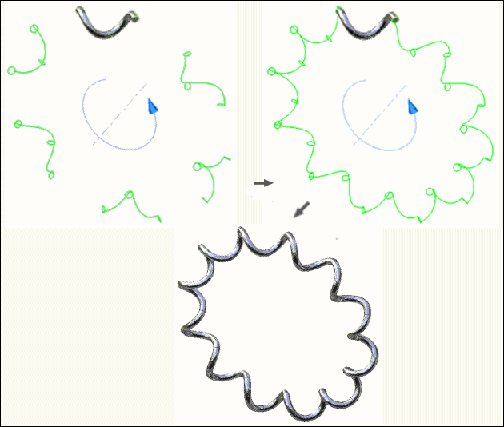

步骤 8：阵列扫掠特征以完成弹簧

  1. 在功能区上，单击“草图”选项卡 “阵列”面板 “环形”。
  2. 在“环形阵列”对话框中，单击“特征”，然后在浏览器中选择“扫掠”。
  3. 单击“轴”，然后选择用于创建曲面旋转的轴。
  4. 输入放置尺寸 12，然后输入 360 度角。
  5. 单击“确定”。将显示沿曲线轴完成的螺旋弹簧。
