定义和管理联接关系的步骤

每个联接类型都可以完全定义选定零部件的位置和运动。您可以选择末端、中点或中心点几何图元（包括槽的中心点）来定义联接。您还可以使用“锁定”和“保护”设定联接关系条件。

提示：最常见的联接类型是刚性联接，它可以定位零部件并删除所有自由度。焊接和螺栓联接即为刚性联接示例。

在功能区上，使用“装配”选项卡 “关系”面板 “联接” 以在两个零部件之间放置联接。

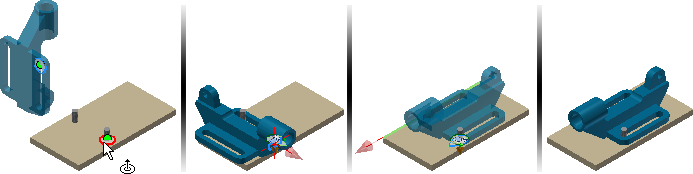

使用“联接”定位零部件并定义运动

首先，在部件文件中装入零部件。

启动“联接”命令。

默认联接类型为“自动”。“自动”将基于以下规则确定联接类型：
- 如果选定的两个原点为圆形，则为“旋转”联接。
- 如果选定的两个原点是圆柱上的点，则为“圆柱”类型。
- 如果选定的两个原点是球体上的点，则为“球”类型。
- 对于所有其他原点选择，则为“刚性”联接。

  注意：不能使用选择规则指定滑块联接。
选择移动零部件上的原点。

提示：在所需的零部件亮显后，单击 Ctrl 键以仅限于选择该零部件。
将直接从几何图元推断出默认原点选择。对于无法直接推断的原点，请从关联菜单中进行选择：
- 若要在 2 个面之间创建接头原点，请选择“在两个面之间”，然后通过选择两个面和一个点指定两个面之间的虚拟中点。
- 若要创建接头原点并按照距原点的偏移距离放置它，请选择“偏移原点”。拖动操纵器箭头或输入偏移值以更改原点位置。选择要与原点对齐的参考几何图元。
选择固定零部件上的原点。
如果需要，更改联接类型。
如需要，使用“翻转零部件”来反转零部件的正方向。
如果需要，请选择“对齐 1”，然后拾取以下项目之一来指定对齐方向：
- 移动零部件上的平面、点或边。
- 从浏览器或图形窗口（如果可见）中拾取工作平面/工作轴/工作点。如果“对齐 1”是点选择（草图点或工作点），则“对齐 2”也必须是点选择。
如果需要，请选择“对齐 2”，并在固定零部件上进行选择以指定对齐方向。
若要更改对齐方向，请选择“反转对齐方式”。
单击“应用”或“确定”以完成操作。

使用“限制”定义运动范围

若要定义限制：

创建或编辑联接。
打开对话框，然后单击“限制”选项卡。

提示：如果该对话框不可用，请按小工具栏上的三个点，以显示该对话框。

可用的“角度”或“线性”选项取决于联接类型。例如，旋转联接支持角度限制，但不支持线性限制。

注意：“限制”不适用于刚性联接。
设定所需的“开始”值、“当前值”和“结束”值。
单击“确定”。

在浏览器中，具有定义限制的关系标记有 +/- 符号。

“锁定”或“保护”联接

锁定关系可以保持当前的位置。锁定不同于固定零部件。固定操作将消除所有自由度，并固定零部件在空间中的位置。锁定操作可以消除所有运动，但允许零部件在相关零部件移动时更改位置。
保护关系可以针对添加的关系是否妨碍要求的自由度发出警告。

“锁定”或“保护”关系：

在浏览器中找到该关系。
在该关系上单击鼠标右键，然后从关联菜单中选择“锁定”或“保护”。
若要删除条件，请清除复选标记。

注意：“锁定”和“保护”不适用于约束。

编辑或修改联接

若要编辑联接，请在模型浏览器中双击该联接，或在图形区域中双击该联接图示符。

若要修改联接，请在模型浏览器中选择该联接，然后修改编辑字段中的值。
