在部件中放置对称约束

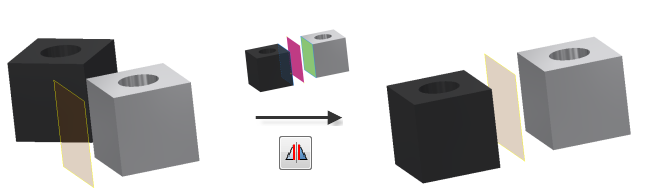

对称约束根据平面或平整面对称地放置两个对象。

1. 在功能区上，单击“装配”选项卡 “关系”面板 “约束”。

2. 在“放置约束”对话框中的“类型”下，单击“对称约束”。

3. 选择要约束的第一个几何图元。

4. 选择要约束到第一次所选几何图元的第二个几何图元。

   使用“选择其他”来遍历几何图元。

5. 选择对称平面。

6. 如果选中“显示预览”，则可以观察应用约束的效果。如果任一零部件自适应，则不能预览约束。

7. 单击“应用”继续添加约束，或者单击“确定”创建约束并关闭对话框。
