关于钣金零件中的拐角接缝

手动应用拐角接缝，或在创建其他特征时自动应用。

所有拐角接缝定义面如何沿缝相交（距离和位置），以及折弯如何在展开模式中释压的选项。钣金规则的默认设置定义选项的默认值。您可以更改单个拐角的值。

在钣金平板的相邻边上使用相同参数创建两个凸缘特征时，会出现自动拐角特征。

单个凸缘或异形板特征可以包含多个拐角。

拐角接缝间隙

可通过以下两种方法创建和测量拐角接缝间隙：

• 面/边基于从凸缘的测量结果应用接缝间隙。仅在使用“拐角接缝”应用了拐角接缝时可用。该方法仅供由 R2008 之前版本的 Inventor 创建的拐角接缝使用。凸缘和异形板特征不使用此方法。

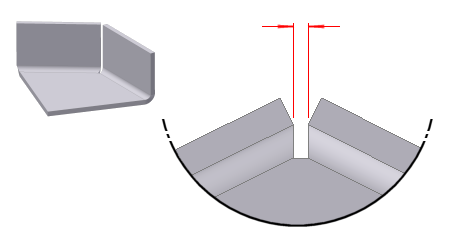

• 最大间隙距离应用可以测量的接缝间隙。滑动检验量规厚度等于拐角的边和面之间或沿拐角的边和面提供的间隙距离值。最适合非方形拐角（角度大于或小于 90 度）。凸缘和异形板特征仅可将此方法用于自动拐角。下图中放大的零件间隙细节显示了在指定间隙方面增加的控制：



创建三折弯拐角接缝

您可以使用拐角接缝或自动斜接创建三折弯拐角。通常，使用“凸缘”或“异形板”对话框的“拐角”选项卡时，您将使用“自动斜接”选项来创建三折弯拐角。

您还可以从两个不相交的凸缘手动执行此操作。（其中一个凸缘通常是偏移凸缘。）

在创建展开模式时，会应用在特征的“拐角”选项卡中指定的拐角释压类型和半径尺寸。它不会显示在折叠模型中。
