了解项目规划、文件夹结构、项目文件和库,因为它们与大型部件造型有关。
扁平的文件夹结构,所有文档位于同一文件夹中,也称为“窄伸式”,对于软件而言,可能是最容易的交互方式。当处理数百个甚至数千个零件时,此文件夹结构是不切实际的。与此同时,文件夹结构的“宽度”、子文件夹的数量以及子文件夹内的子文件夹数量应保持一个合理的最小值。
创建可由许多项目中的设计人员使用的零部件的共享网络目录。为单个零部件分配“概要”和“项目”特性。创建唯一的模板,使用它为特定项目或子部件创建零部件。预定义模板中的公共特性,以便使用该模板创建的所有零部件都继承这些特性。在 Autodesk Inventor 内部和外部搜索属性,以查找所需的零部件文件。保存并命名可能再次使用的搜索属性。
有关详细信息,请参见在文件中查找对象的步骤。
项目文件用于整理 Inventor 数据,并确定工作数据、模板、样式和库的位置。以下是有关提高性能的一些建议:
将“包含文件”路径选项设置为指向由 CAD 管理员在网络上进行维护的单个只读项目文件。
不得将工作空间放置在网络位置。工作空间应位于本地计算机。针对本地保存的文件执行所有操作,完成后,再将文件复制回网络。
不得将工作组或库的位置定义为指向工作空间的子文件夹或者其他工作组或库。例如:
工作空间 - C:\Damper
工作组 - C:\Damper\Section1
如果工作组或库的位置是其他已定义位置的子文件夹,Inventor 会以红色亮显不良路径。您仍然可以保存项目文件。它是一条警告,警告该位置不能产生最有效的文件结构。
当 Windows 每次都尝试读取文件时,映射的网络驱动器会降低计算机打开和保存这些文件的性能。
将相对路径保持为 true。此实例中的“相对”表示相对于项目文件的位置。
定义的工作组搜索路径越少越好。较少的搜索路径可以提高文件搜索速度。使用固定的部件结构。例如,如果文件夹中有一个部件文件,请将该 .iam 的所有 .idw 文件都放在同一个文件夹中。在子文件夹中,将所有零部件都放在 .iam 中。Inventor 使用“子文件夹路径”来查找所需的零部件。这可以提高文件搜索效率。
如果您的项目需要移植,请将所有存储位置都定义为项目文件夹的子文件夹。项目文件夹仅包含项目文件 (*.ipj)。
有关详细信息,请参见关于项目。
Inventor 资源中心数据库包含 750,000 多个零件,涵盖 18 种国际标准。根据您的设计需求,仅加载必要的库将提高加载资源中心并从中放置内容的速度。

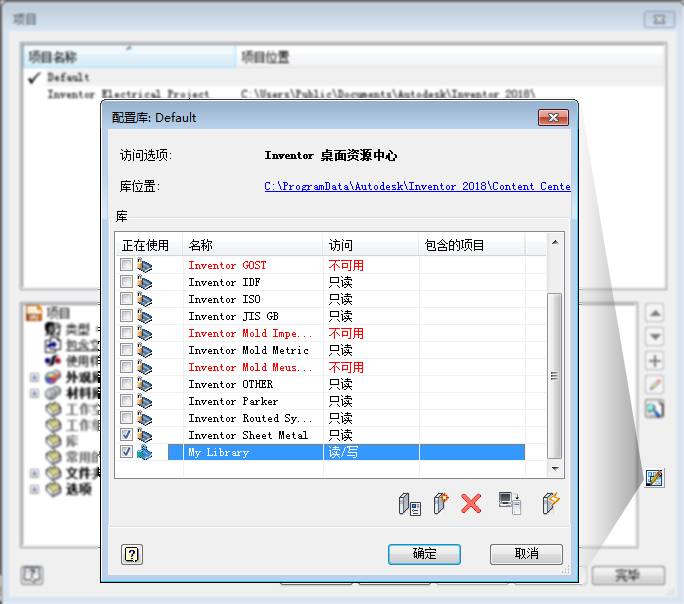

如果您仅使用库内容的一小部分,请考虑将所需的族复制到自定义库,然后仅将其加载到自己的项目设置中。
有关详细信息,请参见资源中心。
