使用建腔的步骤

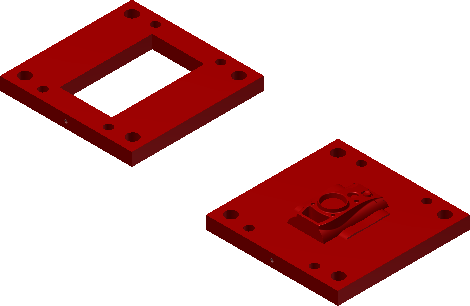

创建矩形毛坯的腔

1. 在“模具部件”选项卡中，单击“建腔”。

2. 在“建腔”对话框中，单击向下箭头并选择一种方法来修剪建腔：

   • 线切割间隙
   • 圆角
   • 孔间隙
   • 将型芯和型腔合并到模架板
   注意：若要激活“避空圆角直径”，请选择“圆角”和“孔间隙”。

3. 若要创建防呆设计，请执行以下操作：

   • 选择“圆角”或“倒角”。
   • 输入圆角或倒角的值。
   • 选择要在其中添加圆角或倒角的拐角。
   • 如果“避空圆角直径”可用，请输入切割工具直径。

4. 在“成腔列表”中，将每个型芯和型腔指定给合适的腔。

5. 单击“确定”。

创建圆柱毛坯的腔

1. 在“模具部件”选项卡中，单击“建腔”。
2. 在“建腔”对话框中，单击向下箭头并选择一种方法来修剪建腔：
   • 盲腔
   • 通腔
   • 将型芯和型腔合并到模架板
3. 单击“确定”。

编辑建腔

1. 在“模具设计”浏览器中，在“建腔”节点上单击鼠标右键，然后单击“编辑特征”。
2. 在“建腔”对话框中修改设置。
3. 单击“确定”。

删除建腔

• 在“模具设计”浏览器中，在“建腔”节点上单击鼠标右键，然后单击“删除”。
