应用载荷

所有载荷都使用平视显示仪 (HUD) 和夹点来轻松定义输入值。对话框中还提供了更为复杂的设置。当您在“结构件分析设置”对话框中选择“在应用程序中使用 HUD”选项时，平视显示仪将用作默认输入和编辑方法。

载荷是为仿真定义的边界条件的组成部分。有各种载荷类型可供使用。可用的载荷类型包括：

访问载荷类型输入用于...

力梁或节点

向选定的梁或节点应用指定大小的力。


均布载荷梁绕轴并垂直于梁或节点应用指定大小的载荷。

力矩梁或节点绕轴并垂直于梁或节点应用指定大小的载荷。

轴向力矩梁在垂直于梁轴的平面中应用指定大小的载荷。

弯矩梁在平行于梁轴的平面中应用指定大小的载荷。

应用载荷的步骤：

  1. 在“载荷”面板中，单击要应用的载荷类型。将显示适用的载荷对话框。或者您可以直接选择载荷的位置。

    注意：您也可以在浏览器中的“载荷”节点 上单击鼠标右键，然后从关联菜单中选择相应的载荷类型。

  2. “选择器”命令是激活的，因此您能够在图形区域中立即开始选择输入。基于载荷类型，做出相应的选择。

  3. 选择后，将显示一个图示符，表明应用载荷的方向。如果载荷方向不是您所需要的，则可使用（适用载荷类型的）展开部分中的矢量分量来描述方向。

  4. 若要显示对应的对话框，请在图形窗口中单击鼠标右键，然后选择“更多选项”。

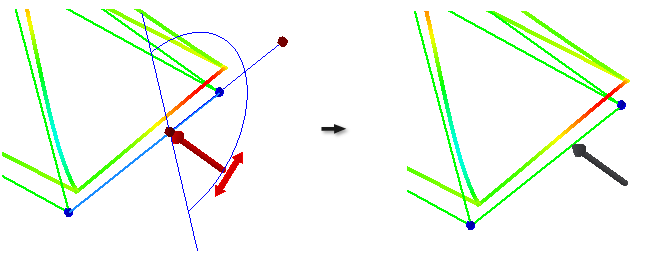

应用力的步骤

向选定的梁或节点应用指定大小的力。


  1. 在功能区上，单击“结构件分析”选项卡 “载荷”面板 “力”。
  2. 选择相应的梁或节点来定位力。
  3. 将鼠标悬停在图形窗口中的放置图示符上，然后设置偏移。当力作用于某节点时不能设置偏移。
  4. 将鼠标悬停在图形窗口中的力图示符上，然后设置大小。
  5. 将鼠标悬停在图形窗口中平面旋转的角度图示符上，然后设置值。平面旋转的角度定义了 XY 平面的旋转角度。
  6. 将鼠标悬停在图形窗口中与平面的夹角图示符上，然后设置值。与平面的夹角定义了与 Z 轴之间的夹角。
  7. 在对话框中，单击“更多”按钮 ，使用矢量分量来应用力并指定部件或梁的坐标系。
  8. 选中“矢量分量”复选框，输入 Fx、Fy、Fz 的值，然后单击“确定”。

应用力矩的步骤

力矩是在指定平面内绕梁轴应用的。默认情况下，已应用力矩的平面垂直于梁轴。


  1. 在功能区上，单击“结构件分析”选项卡 “载荷”面板 “力矩”。
  2. 选择相应的梁或节点来定位力矩。
  3. 将鼠标悬停在图形窗口中的放置图示符上，然后设置偏移。
  4. 将鼠标悬停在图形窗口中的力矩图示符上，然后设置大小。
  5. 将鼠标悬停在图形窗口中平面旋转的角度图示符上，然后设置值。平面旋转的角度定义了 XY 平面的旋转角度。
  6. 将鼠标悬停在图形窗口中与平面的夹角图示符上，然后设置值。与平面的夹角定义了与 Z 轴之间的夹角。
  7. 可选操作：单击鼠标右键，然后选择“更多选项”以显示“力矩”对话框。
  8. 在对话框中，单击“更多”按钮 ，通过使用矢量分量来应用力矩并指定部件或梁的坐标系。
  9. 选中“使用矢量分量”复选框，输入 Mx、My 和 Mz 的值，然后单击“确定”。清除复选标记可以取消选择。

应用轴向力矩的步骤

使用此程序在梁上应用轴向力矩。轴向力矩是在垂直于梁轴的平面内应用的。


  1. 在功能区上，单击“结构件分析”选项卡 “载荷”面板 “轴向力矩”。
  2. 选择相应的梁来定位轴向力矩。
  3. 将鼠标悬停在图形窗口中的放置图示符上，然后设置偏移。
  4. 将鼠标悬停在图形窗口中的轴向力矩图示符上，然后设置大小。
  5. 在对话框中，单击“更多”按钮 来指定部件或梁的坐标系。

应用弯矩的步骤

使用此程序在梁上应用弯矩。弯矩是在平行于梁轴的平面内应用的。


  1. 在功能区上，单击“结构件分析”选项卡 “载荷”面板 “弯矩”。
  2. 选择相应的梁来定位弯矩。
  3. 将鼠标悬停在图形窗口中的放置图示符上，然后设置偏移。
  4. 将鼠标悬停在图形窗口中的弯矩图示符上，然后设置大小。
  5. 将鼠标悬停在图形窗口中平面旋转的角度图示符上，然后设置值。平面旋转的角度定义了 XY 平面的旋转角度。
  6. 在对话框中，单击“更多”按钮 ，使用矢量分量来应用力矩并指定部件或梁的坐标系。
  7. 选中“使用矢量分量”复选框，输入 Mx、My 的值，然后单击“确定”。清除复选标记可以取消选择。
