针对面和实体应用“直接编辑”

使用“直接编辑”可以更改在 Inventor 中创建的实体，还可以更改导入的无历史记录的实体模型。

添加直接编辑时会创建参数值，您可以在“参数”对话框中编辑这些值。也可以使用直接编辑操作继续进行更改，参数值将相应地更新。

“直接编辑”会提供一个小工具栏，其中包含多种编辑操作及一个直接操纵器空间坐标轴（用于修改模型）。

应用直接编辑后，浏览器将显示直接项目条目。在图形区域中会显示相应的图示符。该操作将创建可在“参数”对话框中控制的参数。

使用“直接编辑”移动或旋转面或实体

  1. 单击“三维模型”选项卡 “修改”面板 “直接编辑”。

  2. 在“直接编辑”小工具栏中，指定要执行的操作以及操作要影响的几何图元：

    • 移动：激活空间坐标轴操纵器以执行移动操作。重新定位选择并延伸相邻的几何图元。
    • 尺寸：激活空间坐标轴操纵器以更改特征尺寸。
    • 缩放：激活空间坐标轴操纵器以执行缩放操作。仅对实体编辑启用。
    • 旋转。激活空间坐标轴操纵器以执行旋转操作。
    • 删除：删除选定的面并修复实体。
    • 面：启用面以用于选择。
    • 实体：启用实体以用于选择。
    • 自动过渡：修改面特征的总长度。自动过渡是一种重新过渡技术，可自动移动相邻的相切面，还可以创建新过渡（如果需要）。当移动或旋转面时可用。

  3. 在图形窗口中，选择要移动或旋转的项目。

  4. 拖动一个或多个空间坐标轴控制柄，输入参数名称，或输入精确的移动距离值或旋转角度值。

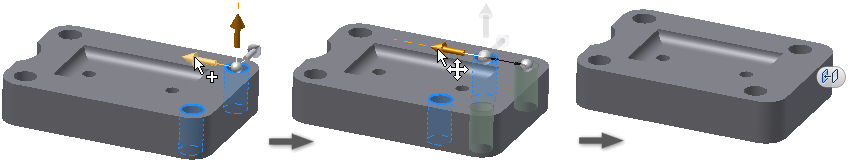

    移动操纵器：

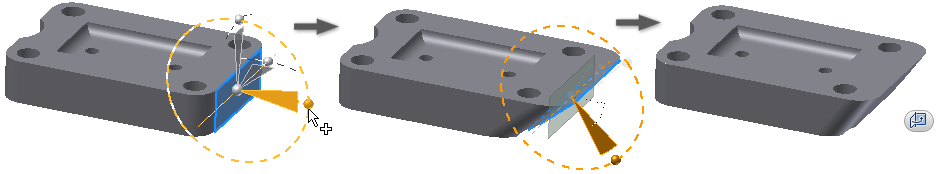

    旋转操纵器：

  5. 可以根据需要执行以下操作：

    • 若要重新定位空间坐标轴，请选择“定位”。空间坐标轴将显示在光标处。将空间坐标轴放置在所需的新位置处。
    • 使用“世界”和“局部”选项控制空间坐标轴的方向：
      • 若要将空间坐标轴与几何图元对齐，请先选择“局部”，然后在小工具栏上选择 。使用“局部”可以相对于选定的面或实体放置空间坐标轴。
      • 若要使用零件原点调整空间坐标轴，请选择“世界”。使用“世界”时，对齐选择不可用。

  6. 根据需要选择以下选项之一：

    移动

    • 测量起始位置。通过选择现有几何图元作为参考，控制距离的起始位置。您可以从草图和工作几何图元等大多数几何图元类型开始测量。
    • 捕捉到。创建并维护与其他几何图元对齐的对齐方式。

    旋转

    • 平行捕捉。创建和维护与其他面平行的对齐方式。这仅是平面选择。

      注意：使用“捕捉到”和“平行捕捉”，将不再维护部件中零件之间的关联。

  7. 单击小工具栏中的“应用”。

使用“直接编辑”调整面大小

  1. 单击“三维模型”选项卡 “修改”面板 “直接编辑”。

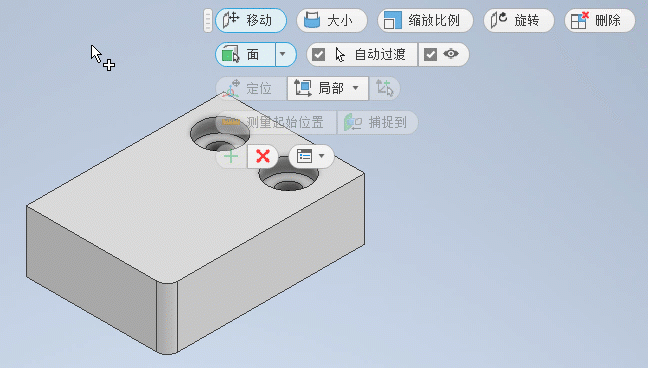

  2. 在“直接编辑”小工具栏中，选择“大小”。

  3. 在图形窗口中，选择要调整大小的几何图元。

    注意：为了避免图形文件不准确，不能调整参数化孔特征的大小。

  4. 在小工具栏上，选择修改器：

    • 偏移。将选定面偏移到距选定位置指定的距离处。
    • “直径”。更改圆柱面的大小。不同大小的圆柱特征将更改为具有相同的直径。
    • 半径。更改径向面的大小。不同大小的径向特征更改为具有相同的半径。
    注意：激活的修改器可以控制从选择集中过滤出来的面。

  5. 在图形窗口中，拖动操纵器控制柄并观察用于调整大小的值控件。要进行显式控制，例如，要更改对象的半径，请选择“半径”修改器，然后在输入框中输入值。

  6. 单击小工具栏中的“应用”。

使用“直接编辑”删除面

  1. 单击“三维模型”选项卡 “修改”面板 “直接编辑”。

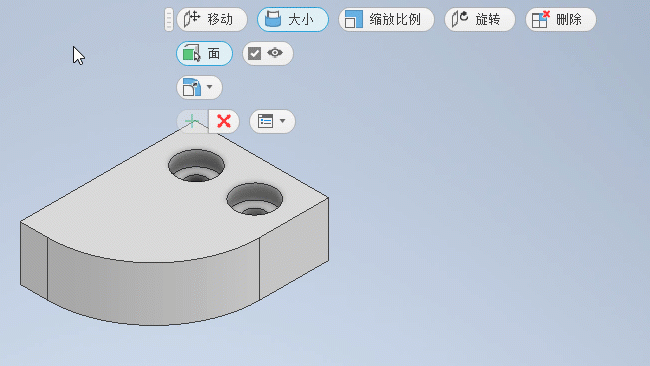

  2. 在“直接编辑”小工具栏中，选择“删除”。

    注意：实体选择器不可用于删除操作。

  3. 在图形窗口中，选择要删除的面。

    注意：删除面可能会影响工程图文件中的标注。

  4. 单击小工具栏中的“应用”。

使用“直接编辑”缩放实体

  1. 单击“三维模型”选项卡 “修改”面板 “直接编辑”。

  2. 在“直接编辑”小工具栏中，选择“缩放”。

    注意：面选择器不可用于“缩放”操作。

  3. 在图形窗口中，选择要缩放的实体。

  4. 在小工具栏中，选择修改器：

    • 均匀。使用单一系数缩放实体。
    • 非均匀。使用单独的 X、Y、Z 缩放系数缩放实体。

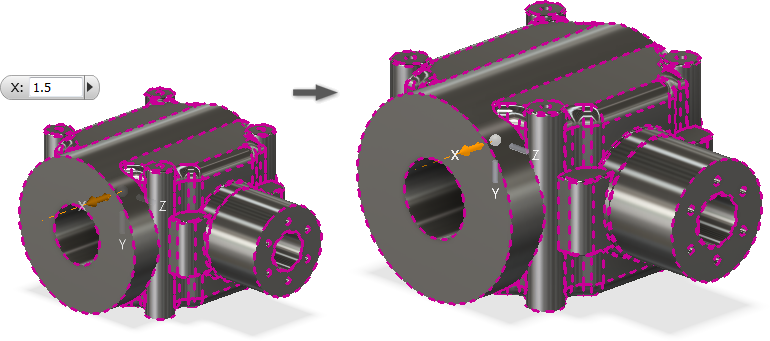

  5. 在图形窗口中，拖动操纵器控制柄，或者在输入框中输入值。

  6. 单击小工具栏中的“应用”。

修改直接编辑
