在图形窗口中对标签进行操纵

在图形窗口中对标签进行操纵，包括与结果检查关联的标签、最大和最小值，以便更好地查看和显示分析信息。您可以更改用于放置标签的初始距离，拖动标签，然后重置标签的位置。

初始标签的放置

如何合适，可以定义标签相对于您在模型中单击的位置的初始偏移距离：

1. 在功能区上，单击“结构件分析”选项卡 “设置”面板 “结构件分析设置”。

2. 在“常规”选项卡上，将“初始标签放置距离”设置更改为模型边框的相对百分比。

   注意：对该设置的更改不影响现有标签的位置。

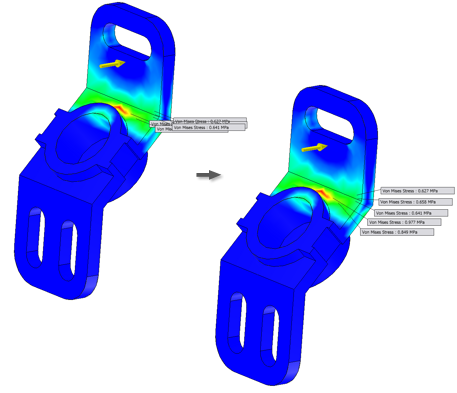

移动标签

1. 在图形窗口中，分别选择各个标签，或通过多选方式选择多个标签。

2. 单击选定的某个标签并拖动到新位置。

   注意：若要取消操作，将标签恢复到先前的位置，请在拖动期间按 ESC 键。

重置标签位置

将选定的标签重置到其初始位置的步骤：

1. 在图形窗口中，分别选择各个标签，或通过多选方式选择多个标签。
2. 单击鼠标右键，然后选择“重置位置”。

若要在图形窗口中重置所有标签的位置，请在任意标签上单击鼠标右键，然后选择“重置所有位置”。
